一、前言

XFX讯景这张卡已经用了差不多4年了,这里想要让其焕发第二春,再次投入使用,就需要进行清灰,另外看看有没有啥能加强散热的地方,散热做好了,显卡才能运行的稳定
既然要清理散热,那么就顺便看看当年A卡的做工和用料如何
二、讯景RX470 4G黑狼版显卡 外观

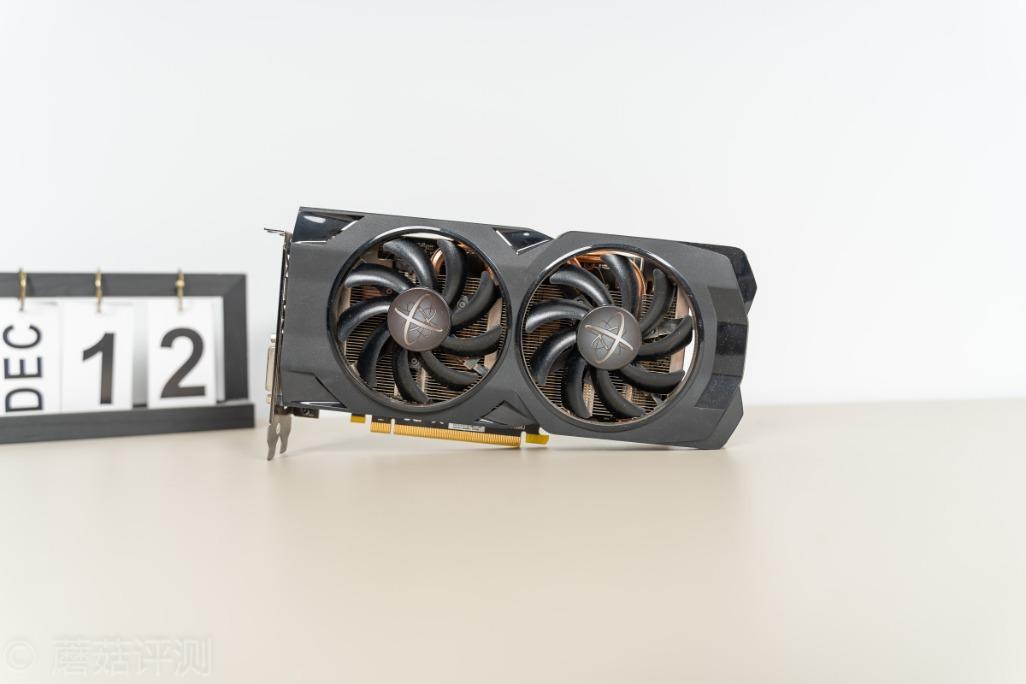

▼回忆下XFX这个RX470显卡的外观,正面双风扇,风扇尺寸很大,得有90mm

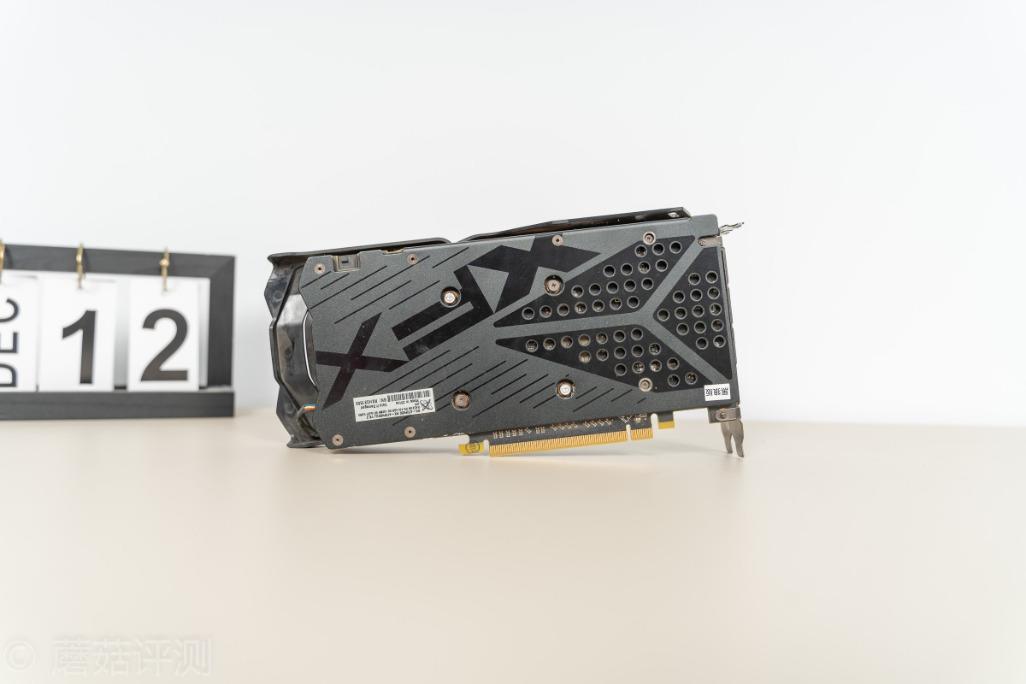

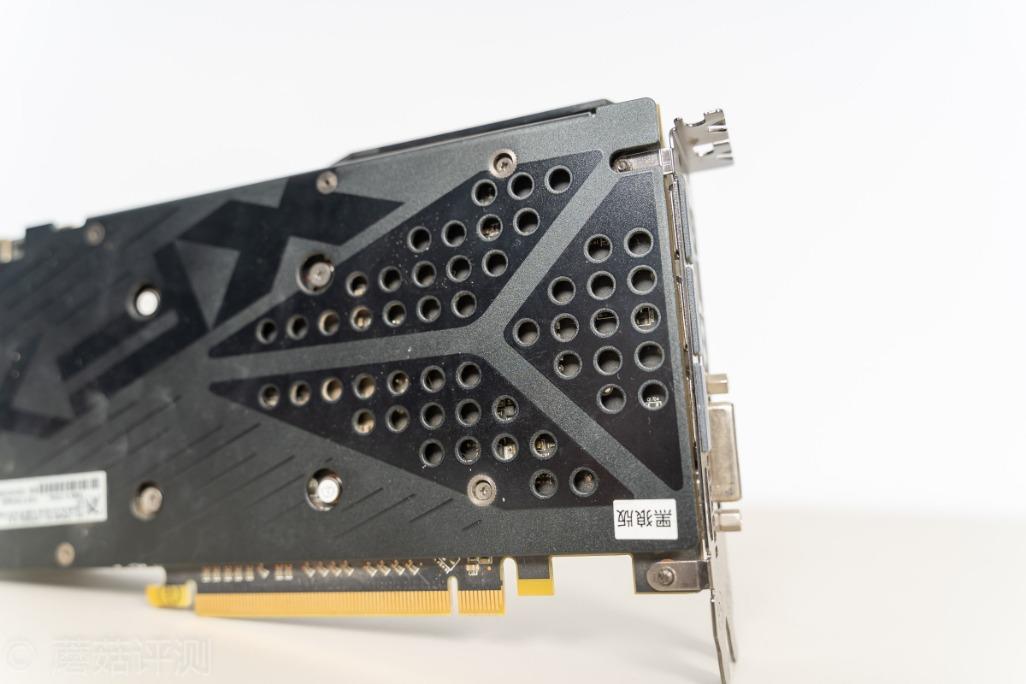

▼显卡背面是漂亮的铝合金背板,上面有漂亮的造型和复杂的表面处理,颜值很高




三、讯景RX470 4G黑狼版显卡 拆解
▼这里观察一下,显卡的核心背面有四颗螺丝,应该是用于固定散热磨具的




▼同时旁边还有两颗螺丝,应该是用于固定供电部分的散热




▼这里将六颗固定螺丝都拆掉,散热模块就能和显卡PCB部分分离

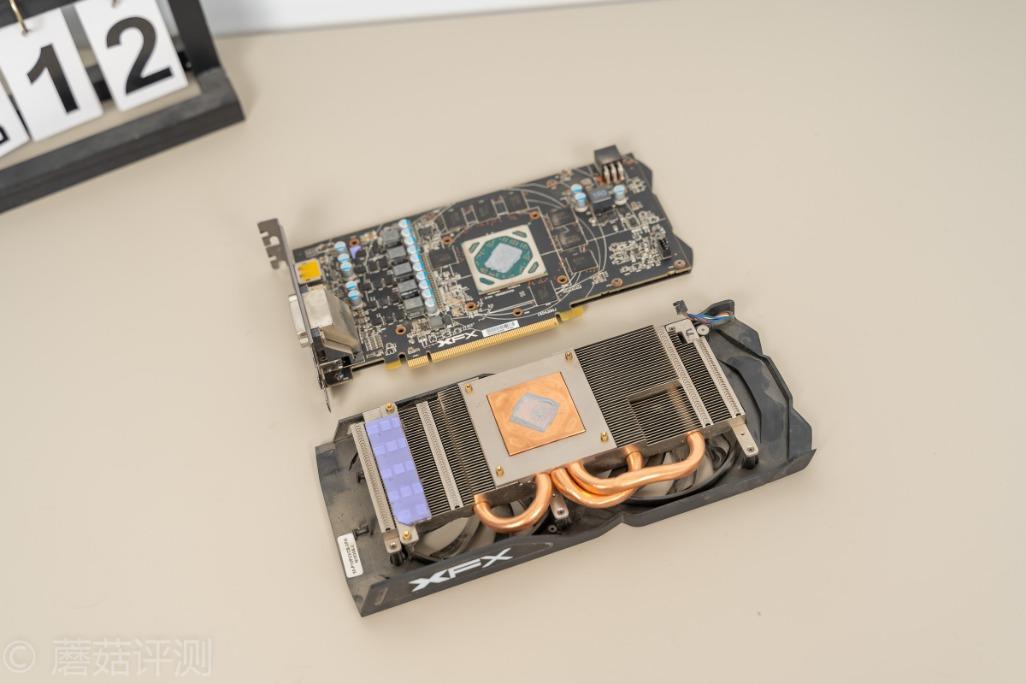

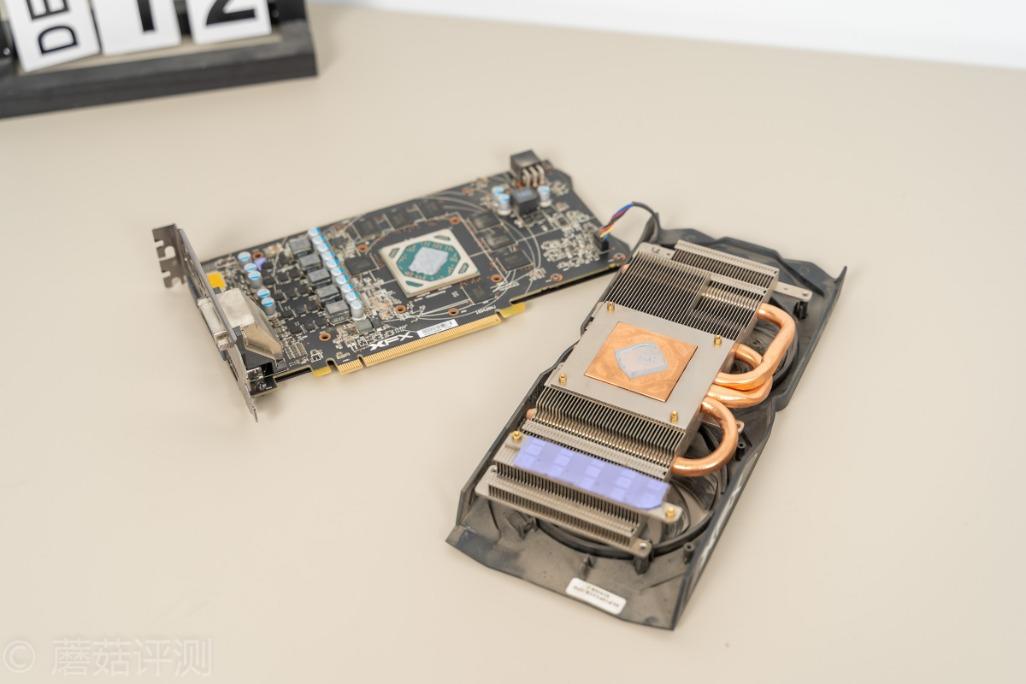

▼断开风扇的供电线,显卡就能完全分成两部分

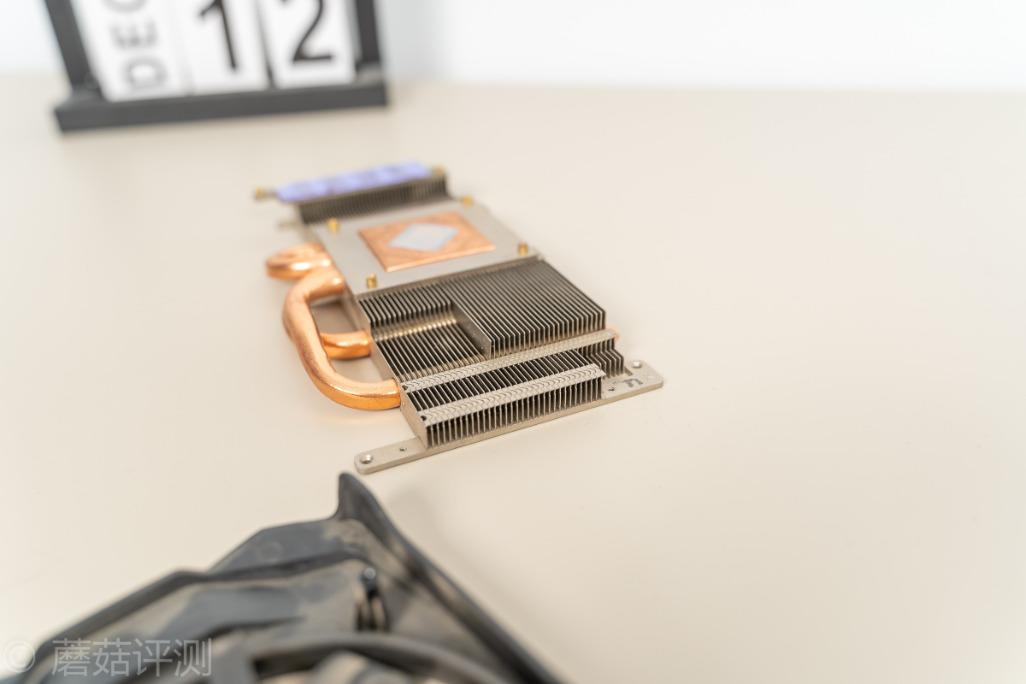

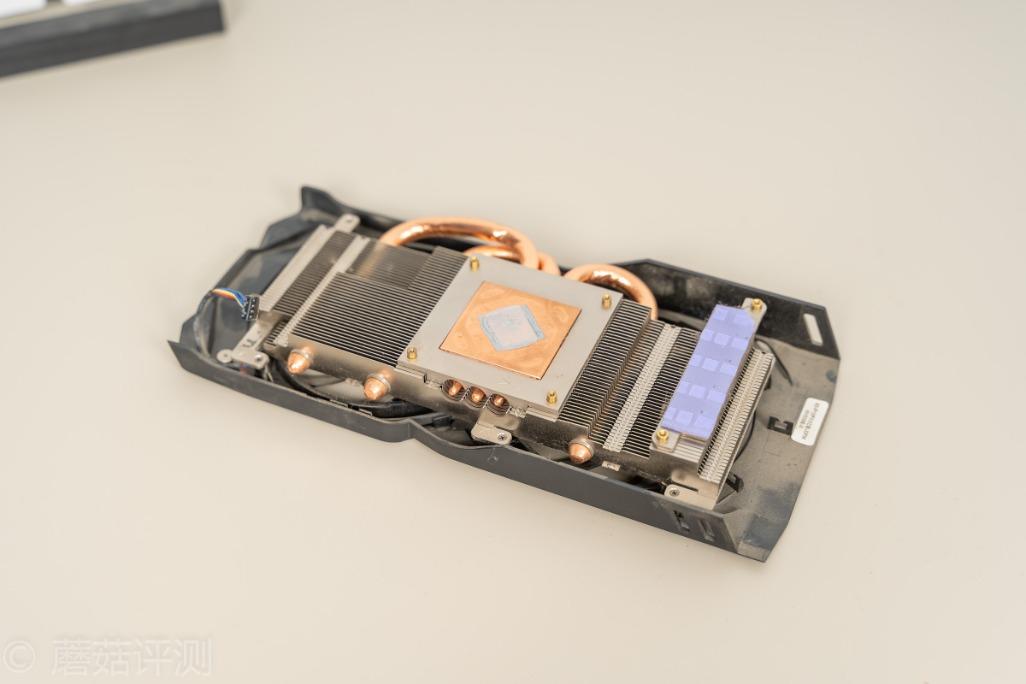

▼我们先来看看显卡的散热磨具部分

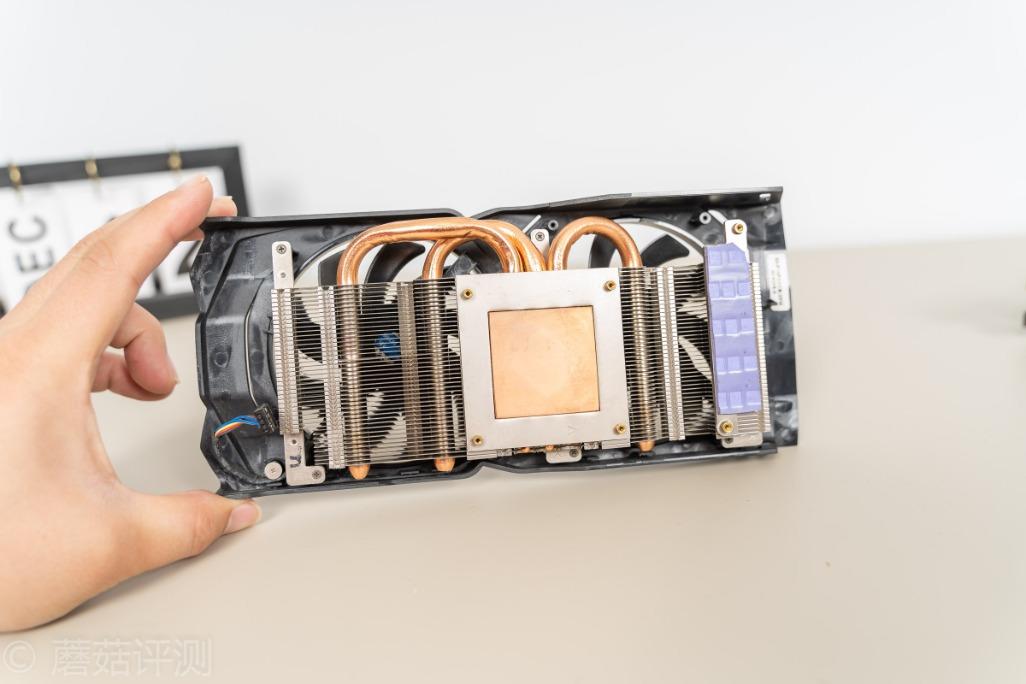

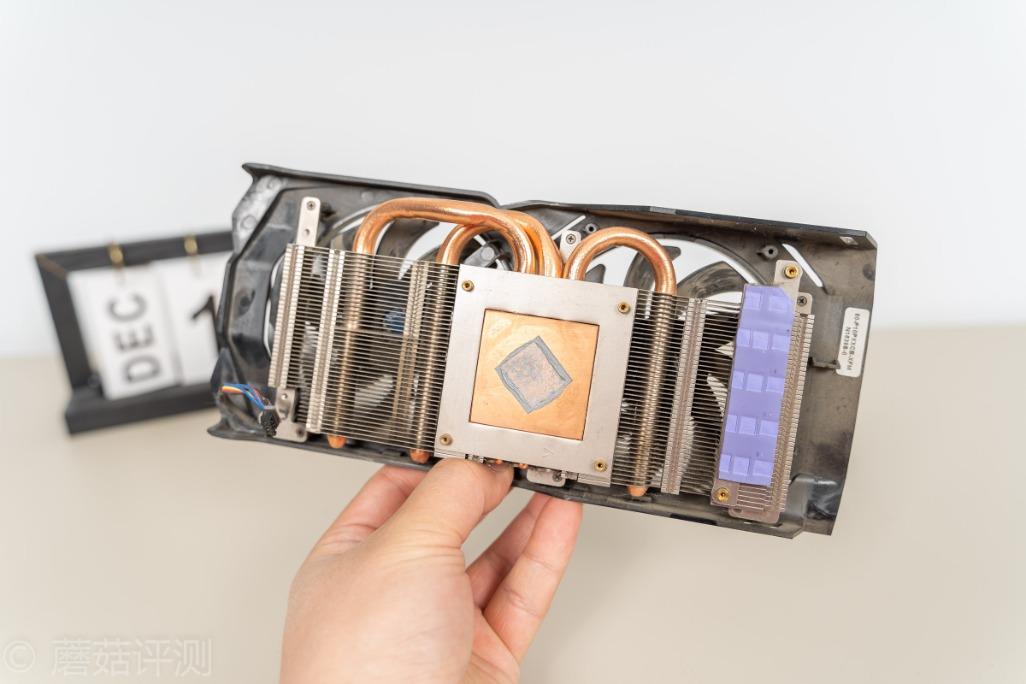

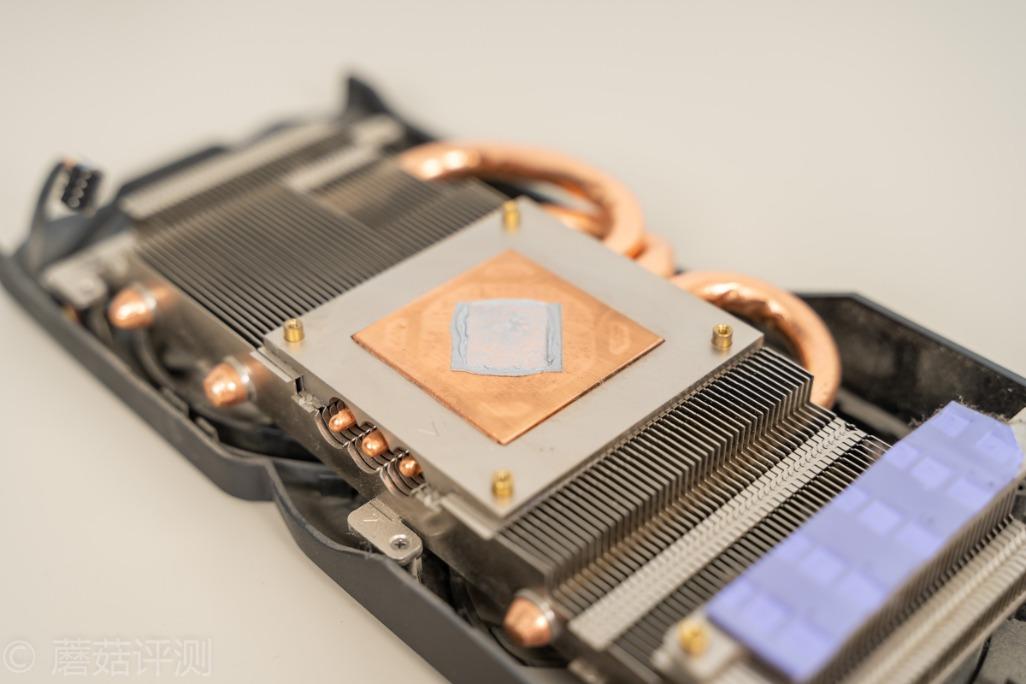

▼和显卡核心接触的部分是铜底

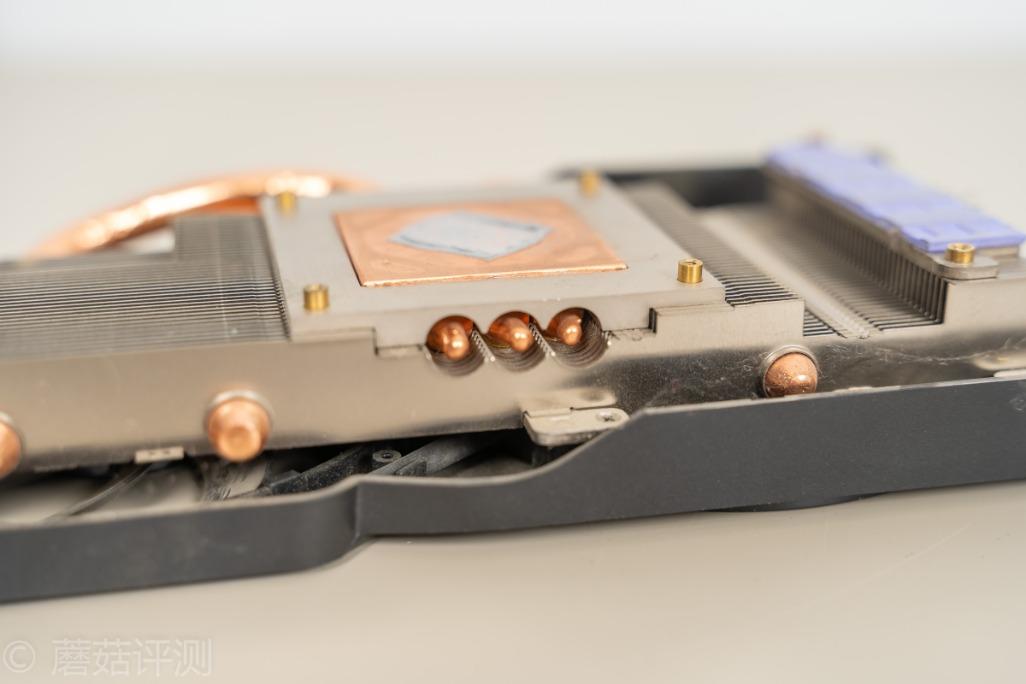

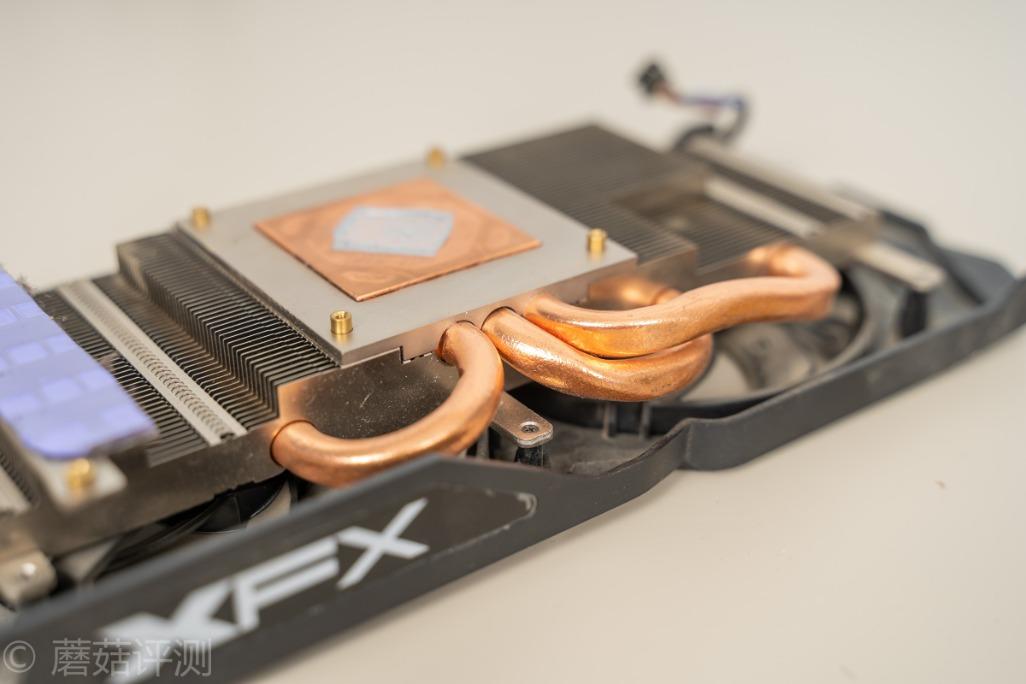

▼铜底的另一侧是三根粗热管,目测直径8mm




▼热管的另一边是直接接触散热鳍片的

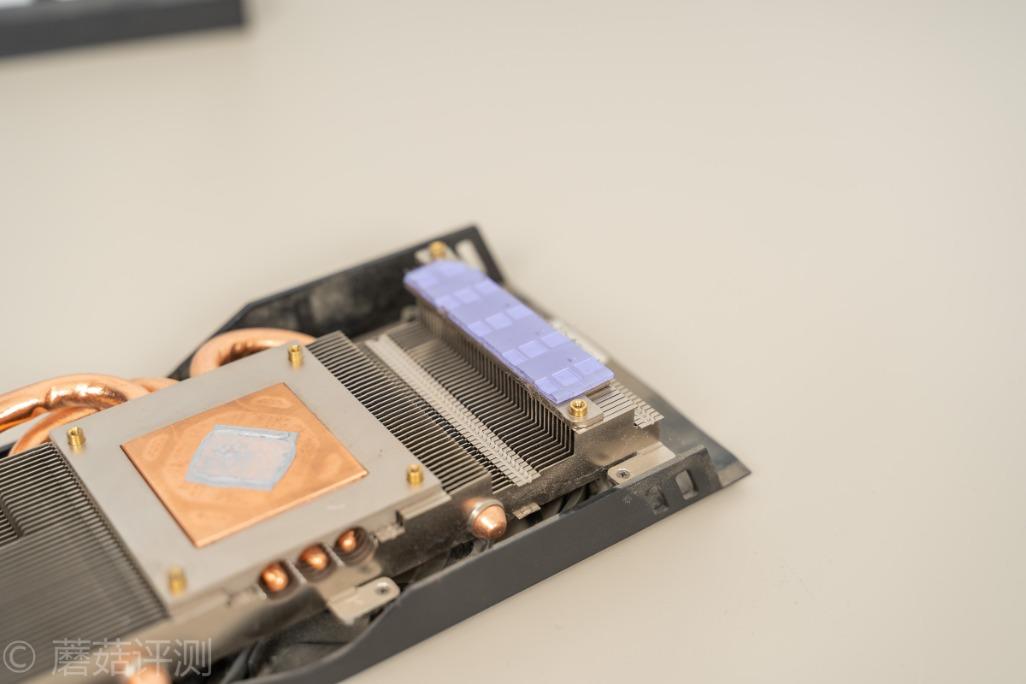

▼供电部分,有导热垫,直接贴到MOS管上,将MOS管上的热量快速传递给散热鳍片




▼三根热管左侧两根,右侧一根,然后通过四颗螺丝固定到风扇罩上

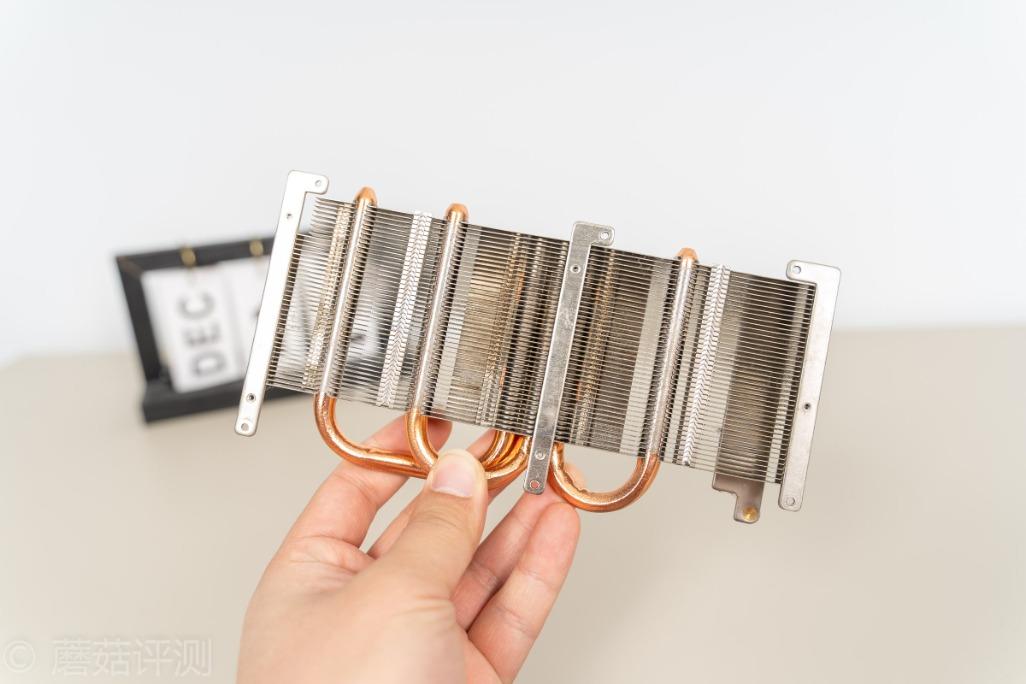

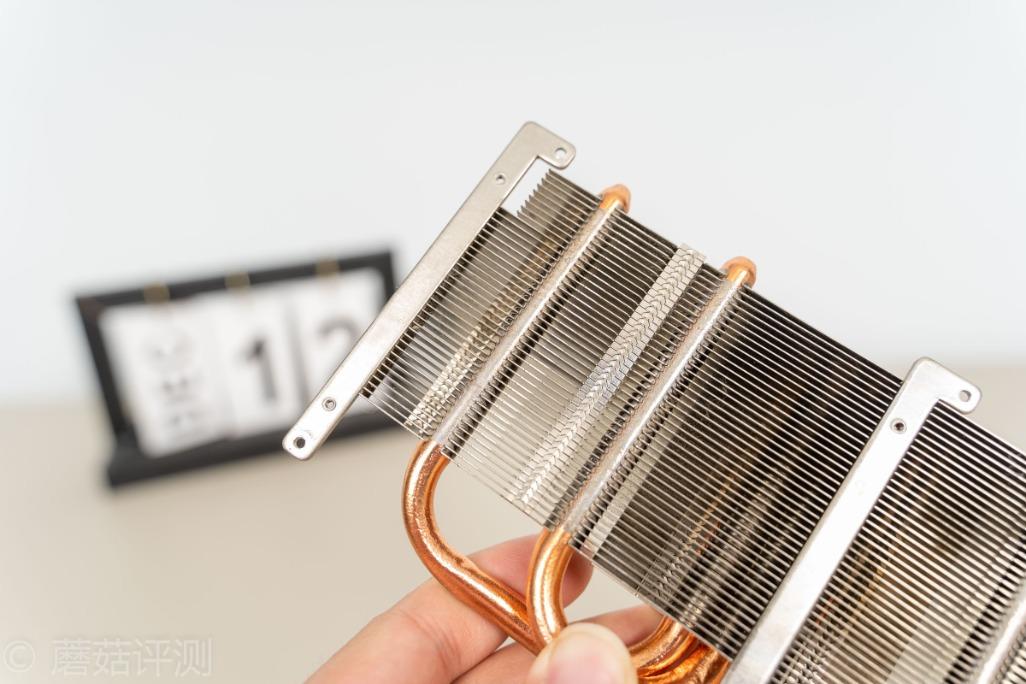

▼散热鳍片,个人感觉散热鳍片还可以朝下多做一些




▼热管和散热鳍片中间使用了回流焊的工艺,银色的部分是焊膏的痕迹




▼显卡散热鳍片上有高低不平的错落设计,在躲开各种元件的同时,尽量让散热鳍片的总面积增大

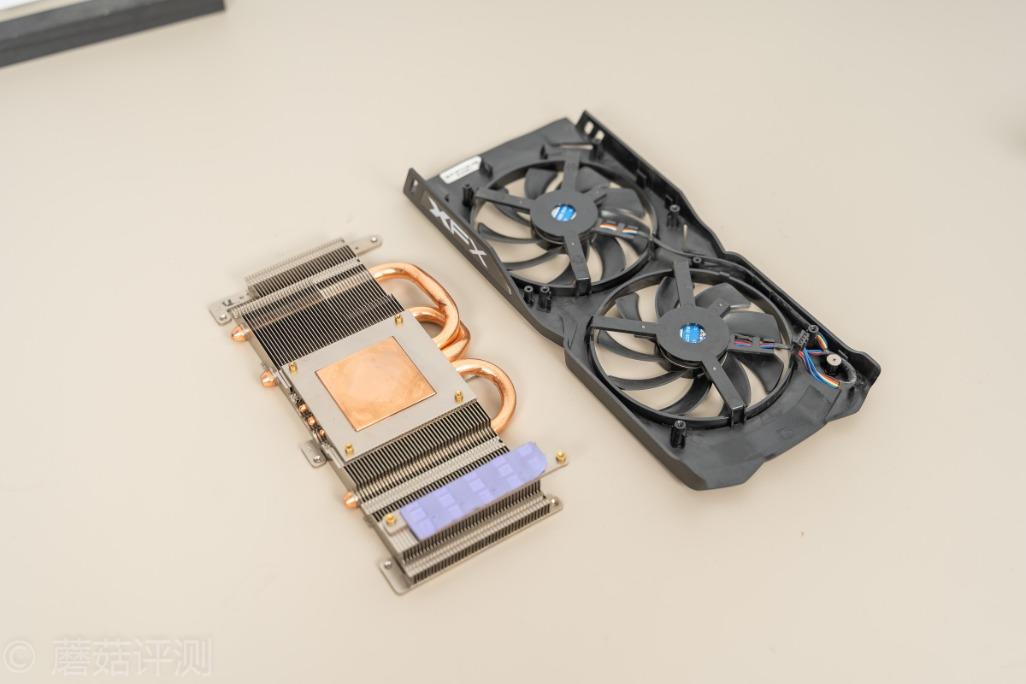

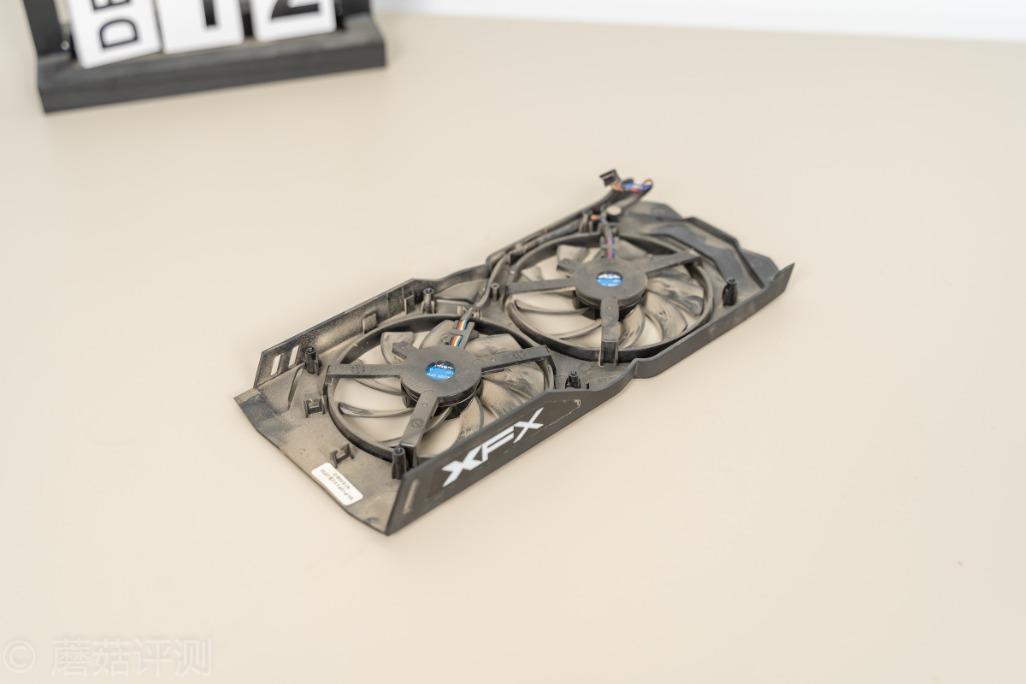

▼拆掉的风扇罩,灰尘还是很多的

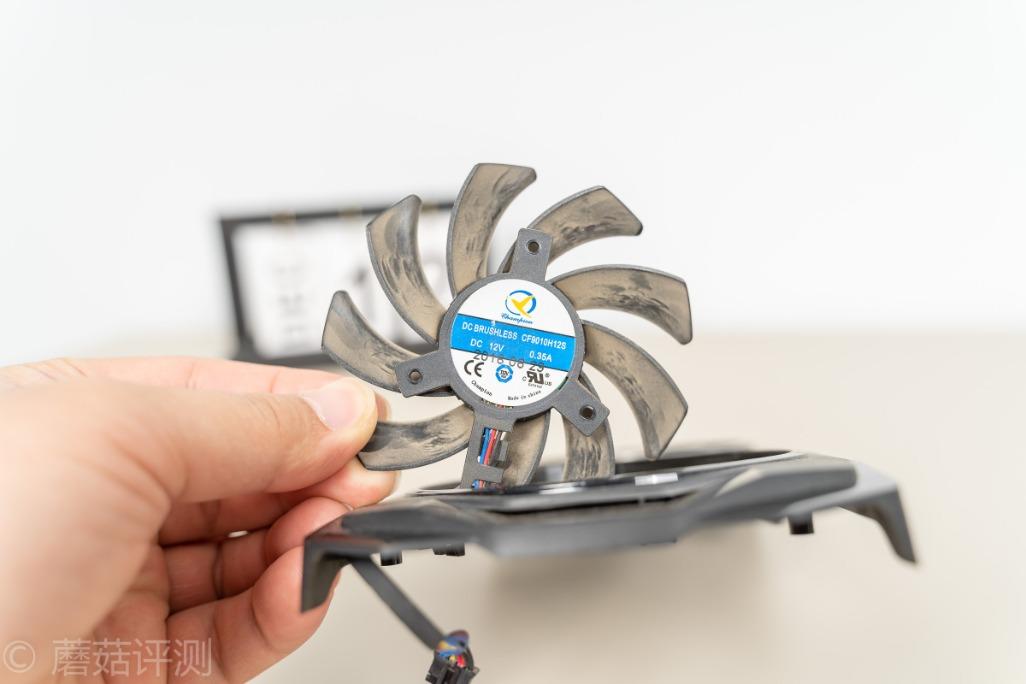

▼Champion出品,额定输入12V 0.35A,风扇的扇叶内部都是灰尘




▼然后简单清理下散热鳍片和风扇罩,将灰尘都清理干净




▼清理干净之后将散热鳍片装回




▼接着来看显卡PCB,上面也是灰尘很多

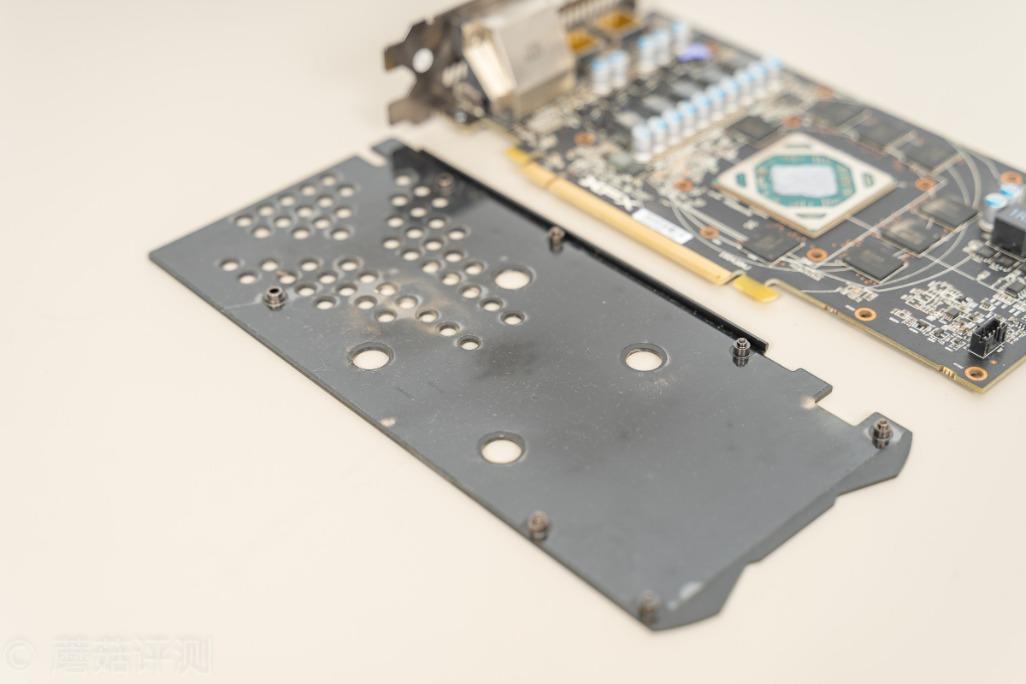

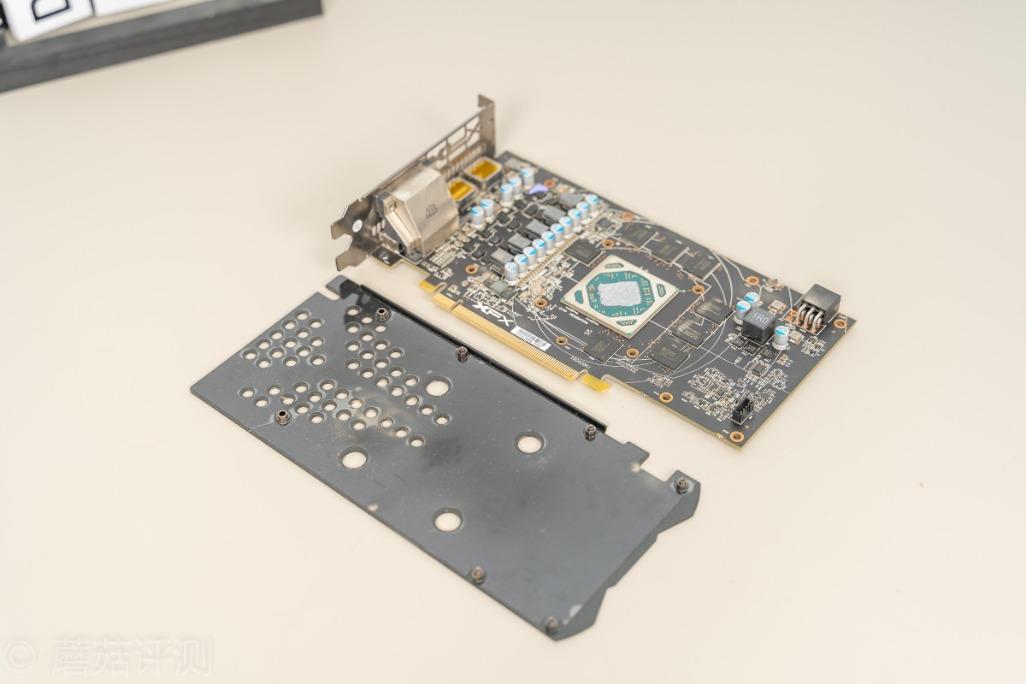

▼拧掉显卡PCB上的几颗螺丝,就可以将显卡的铝合金背板拆掉




▼铝合金背板上还有透明的塑料绝缘片

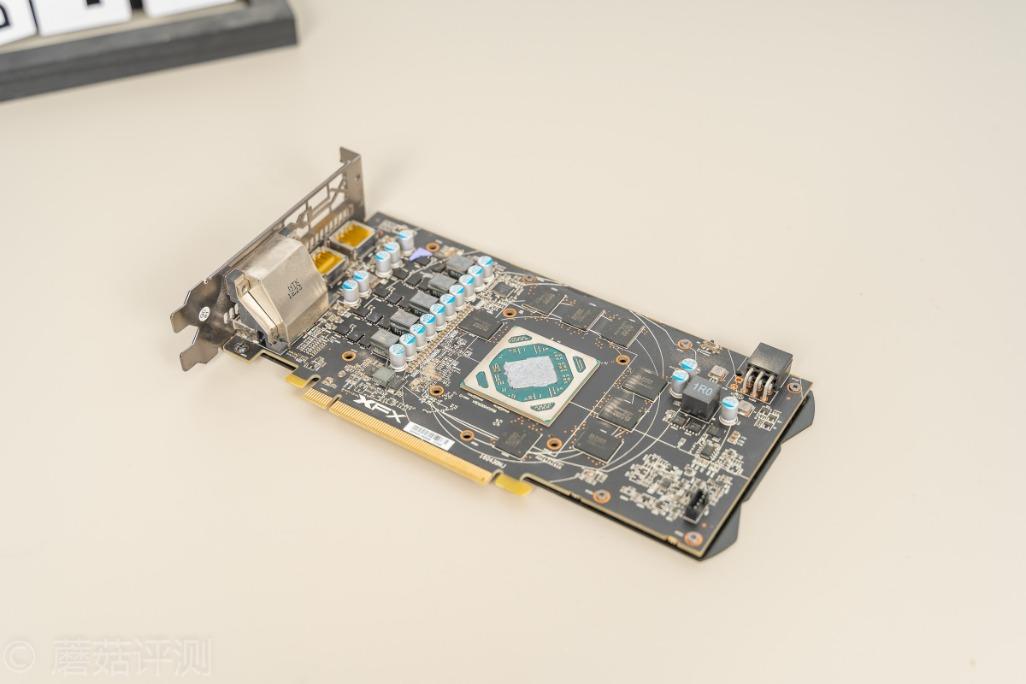

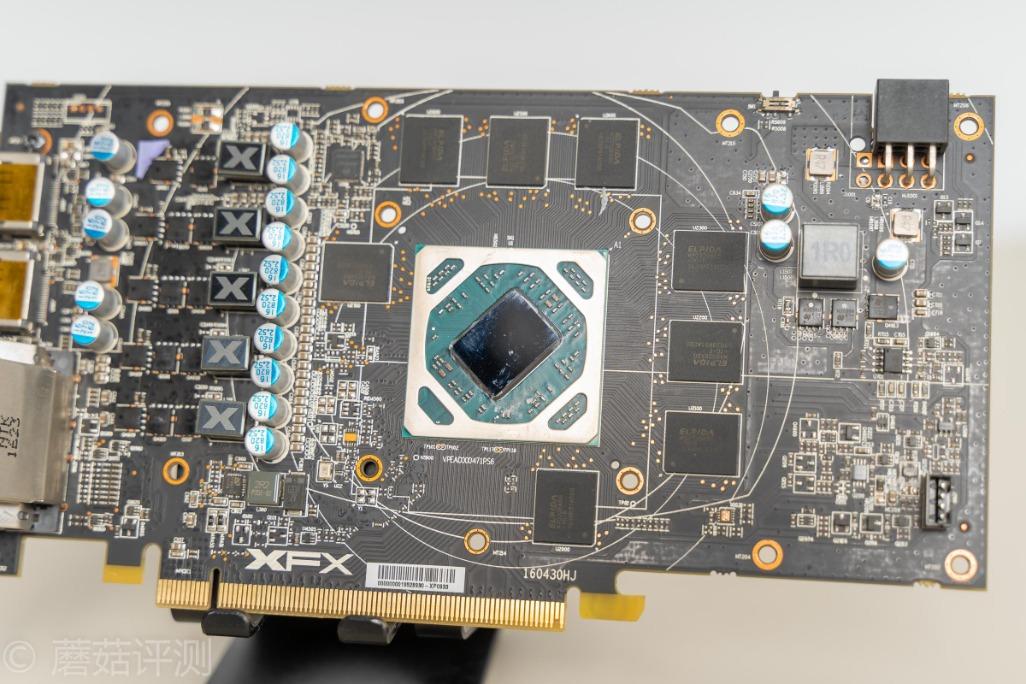

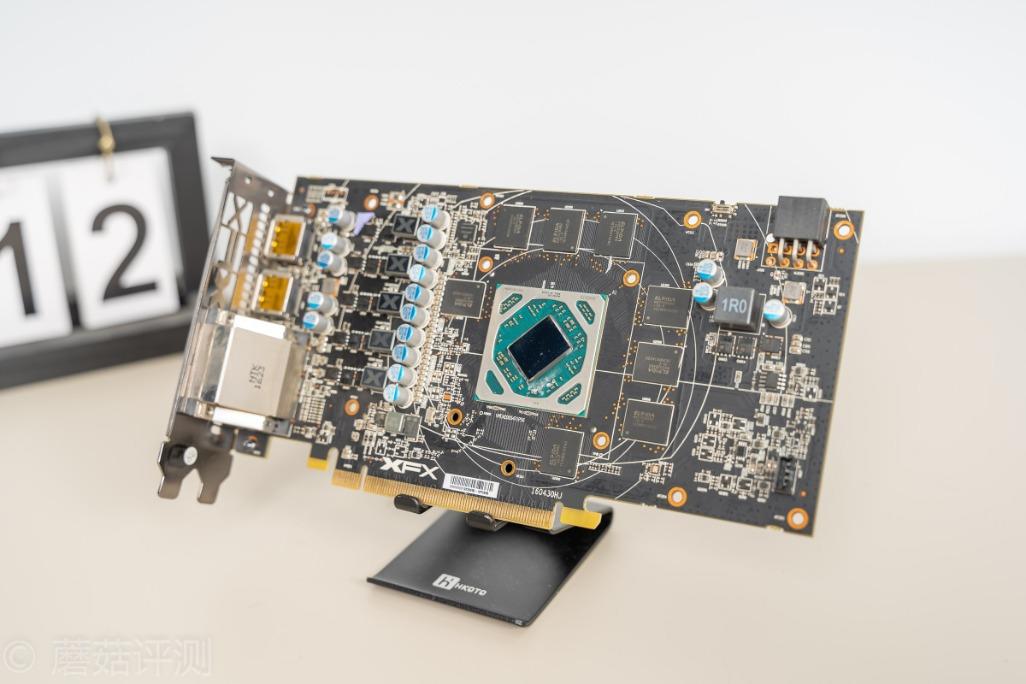

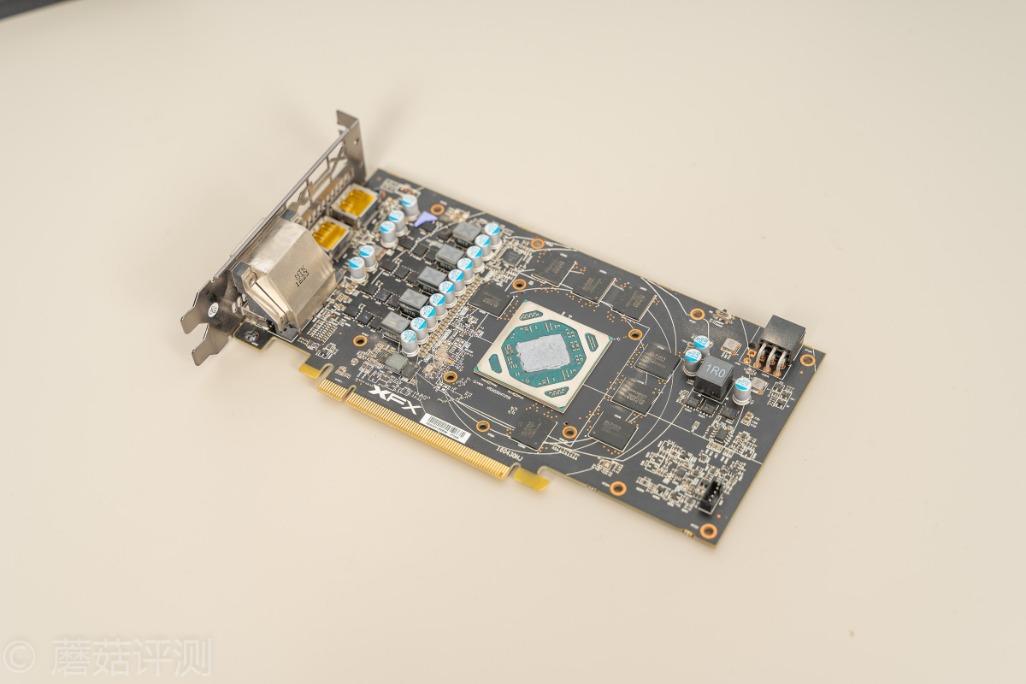

▼看一下显卡PCB,AMD经典的左侧供电的设计




▼PCB中间是显卡核心,外面有一圈金属罩

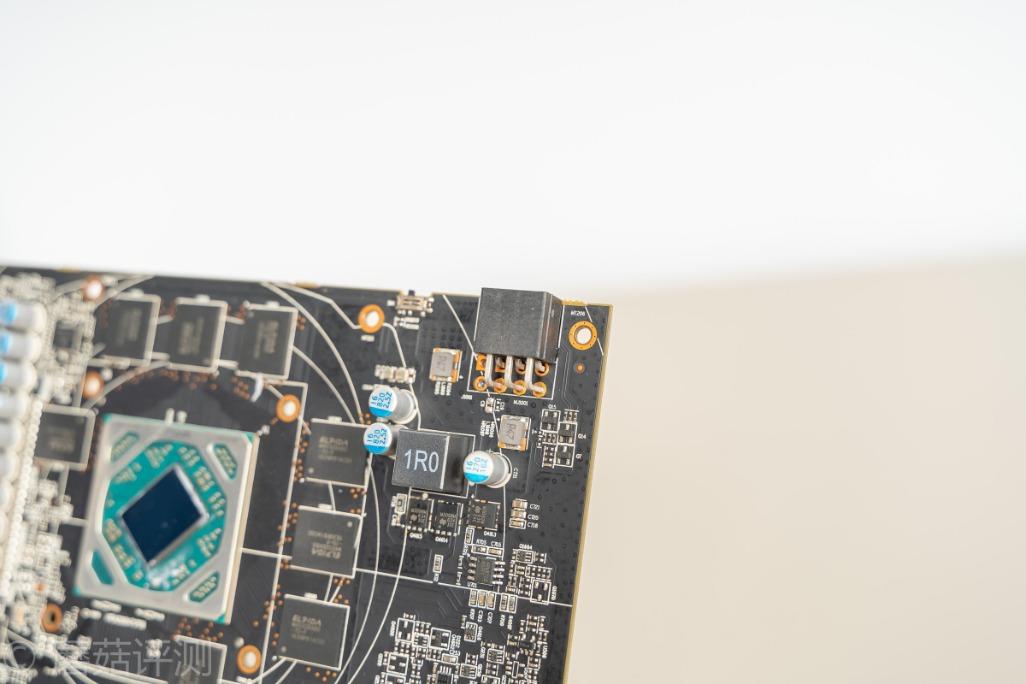

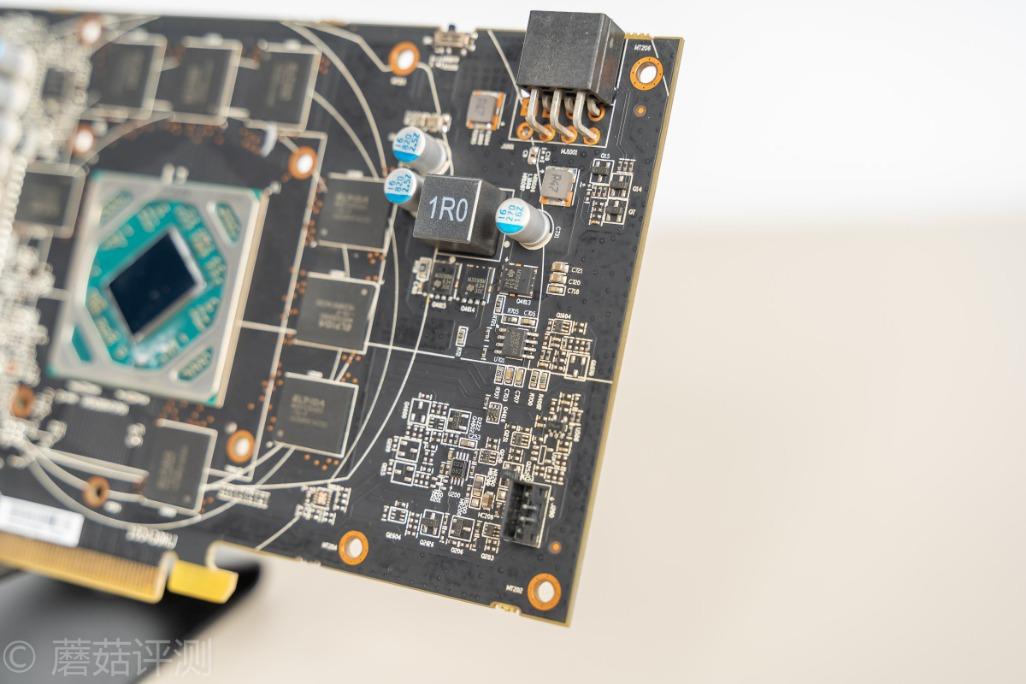

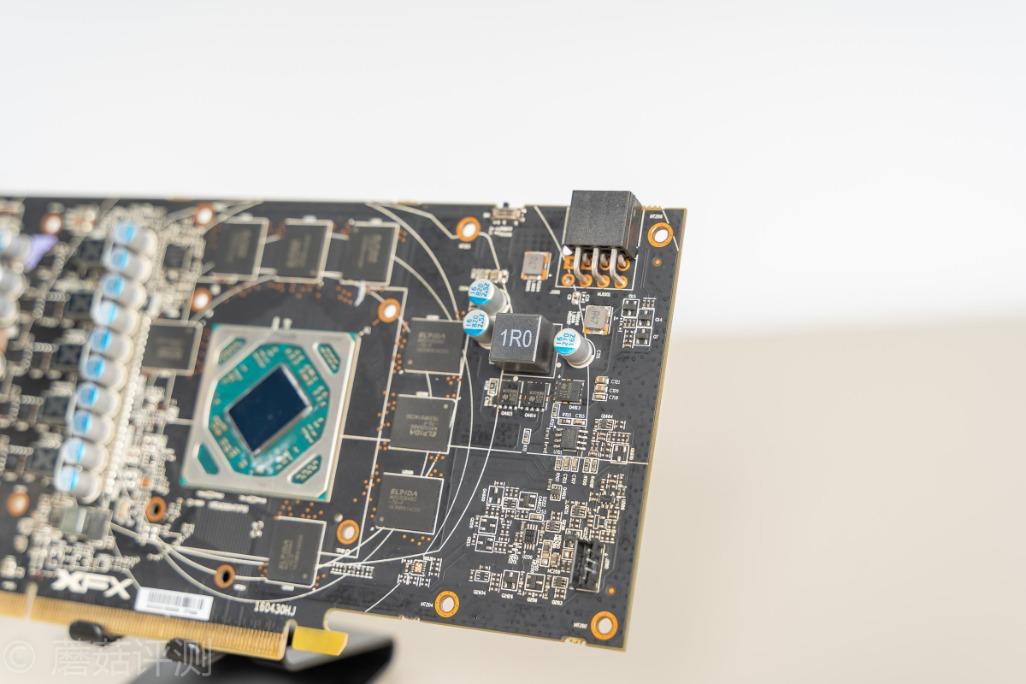

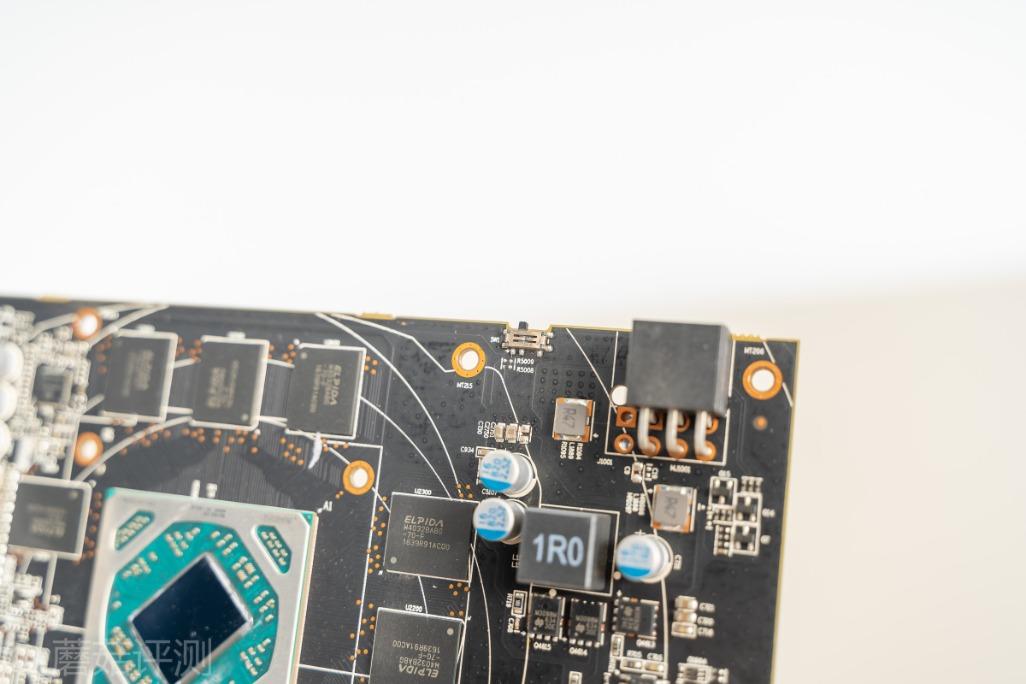

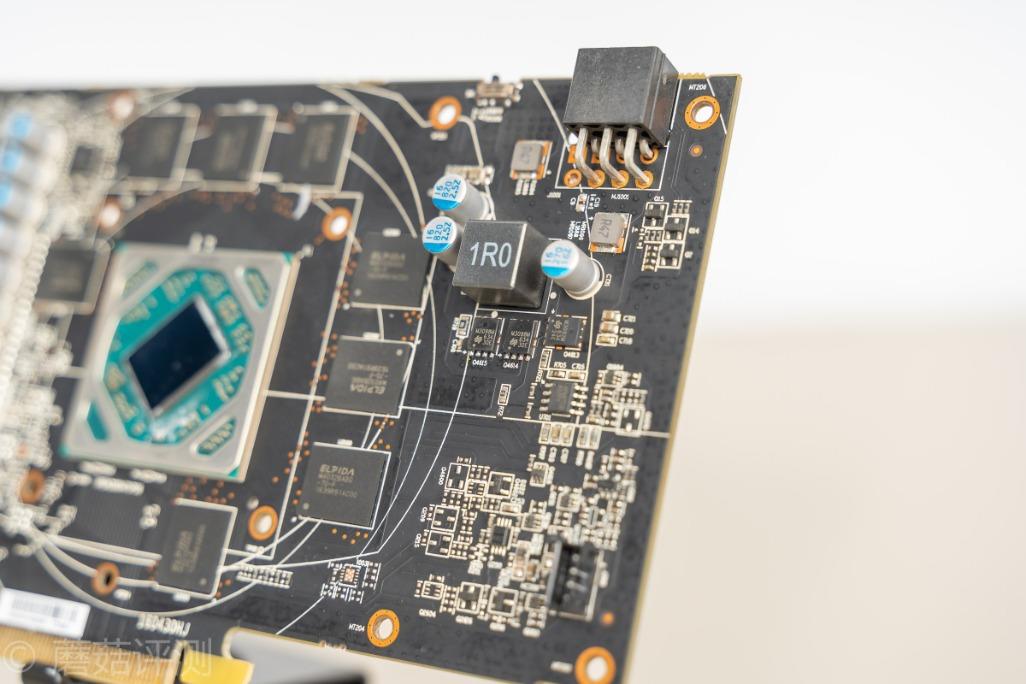

▼辅助供电部分,单6Pin的插座




▼插座旁边还有一个小的两位开关,波动之后可以选择显卡的BIOS

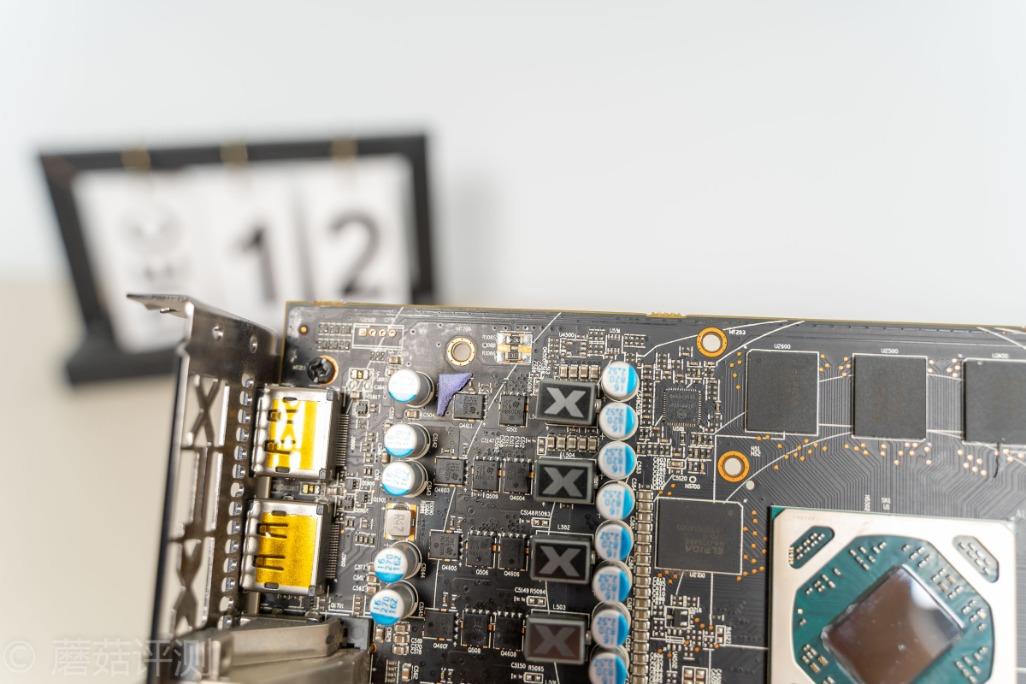

▼辅助供电插座下面有几颗电容和一颗大电感




▼电容电感下面有几颗MOS管,一上两下

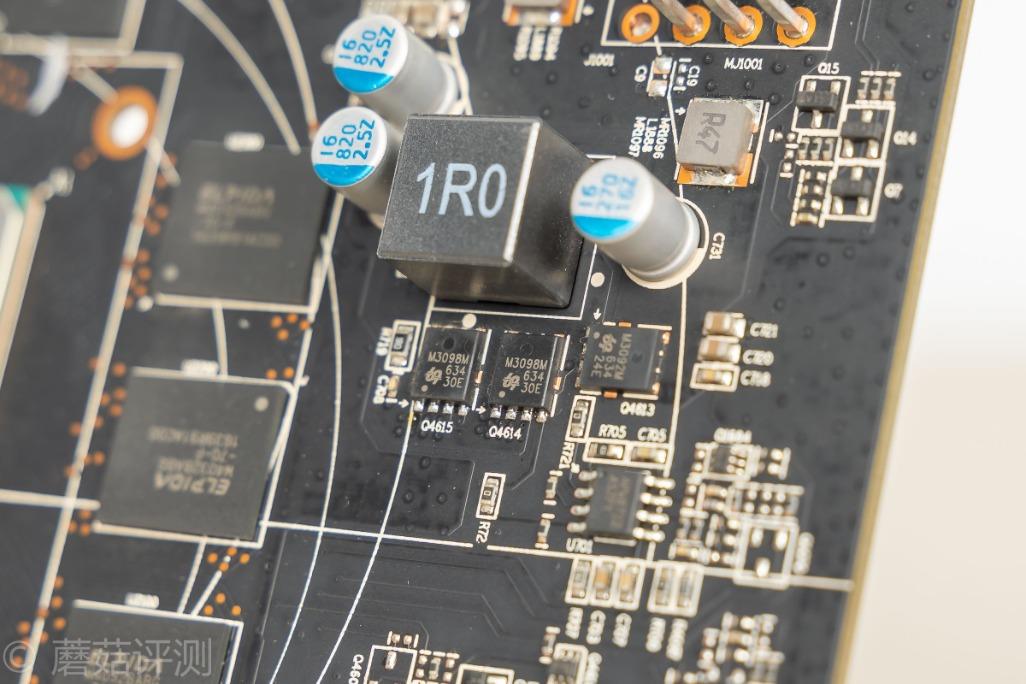

▼上桥M3092M,下桥M3098M,并未查到相关数据,不过这个不是5V供电,就是3.3V供电

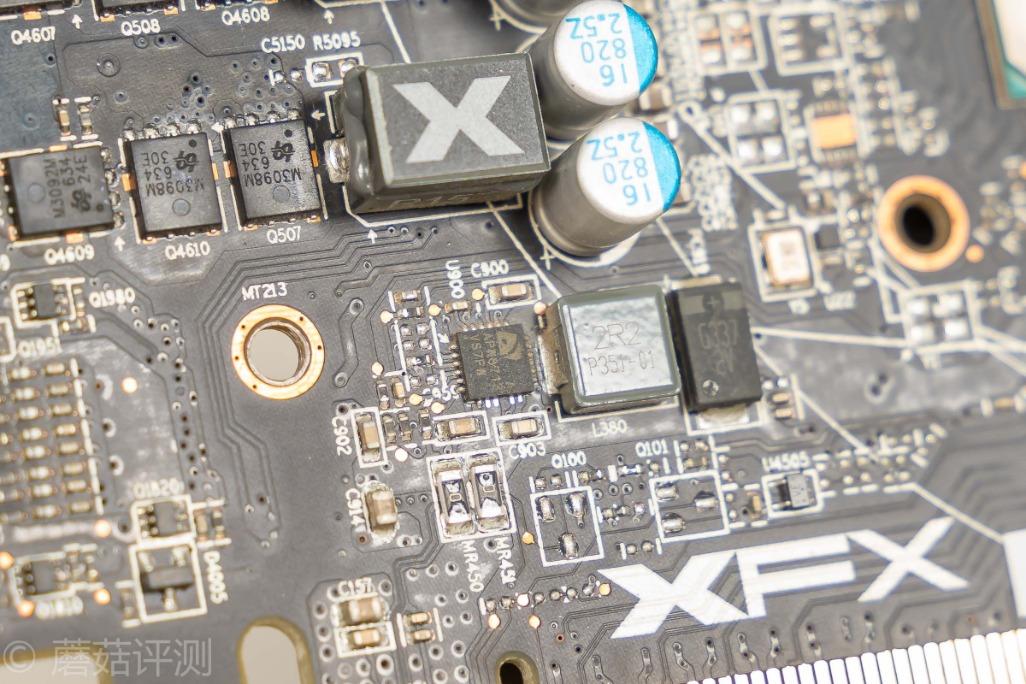

▼旁边还有一个小小的8脚芯片

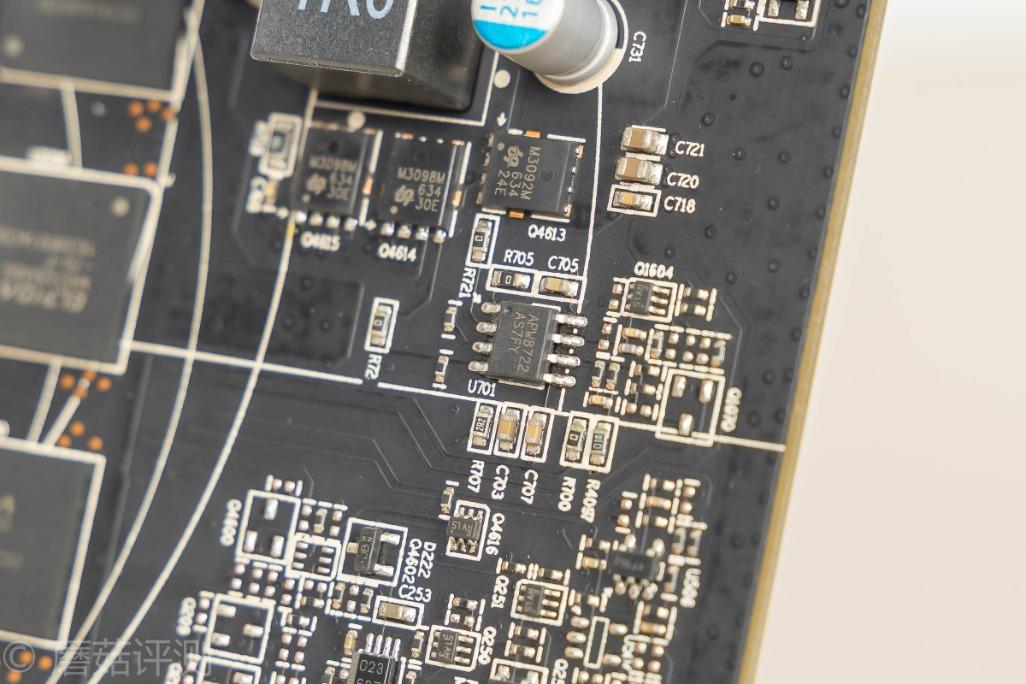

▼这颗IC芯片丝印APW8722,这是一颗5V至12V的单项降压PWM控制芯片,那么,上面那个供电应该是5V供电吧




▼显卡的右下角是风扇的供电电路,各种元件

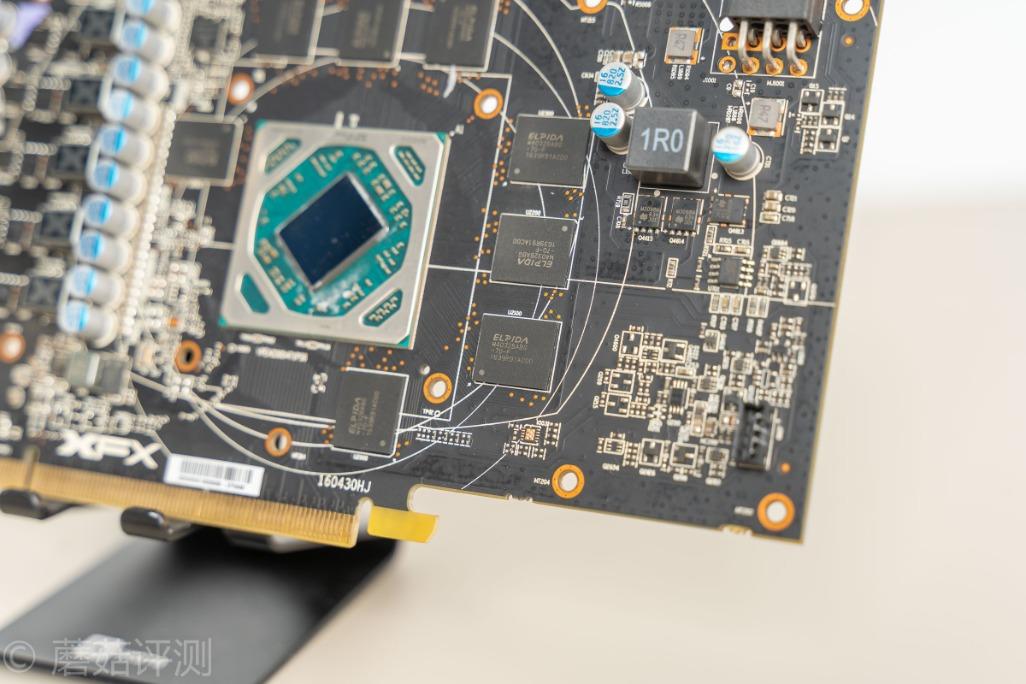

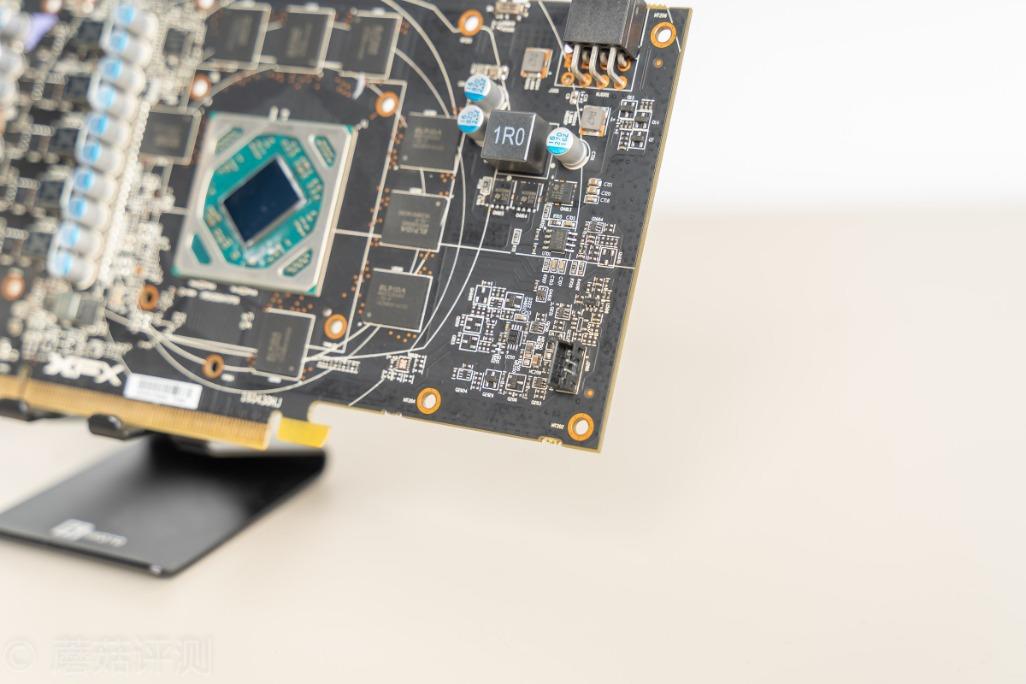

▼尔必达的显存颗粒,总共8颗




▼中间是显卡的核心,表面并没有丝印




▼显卡核心的左上角有一颗PWM控制器

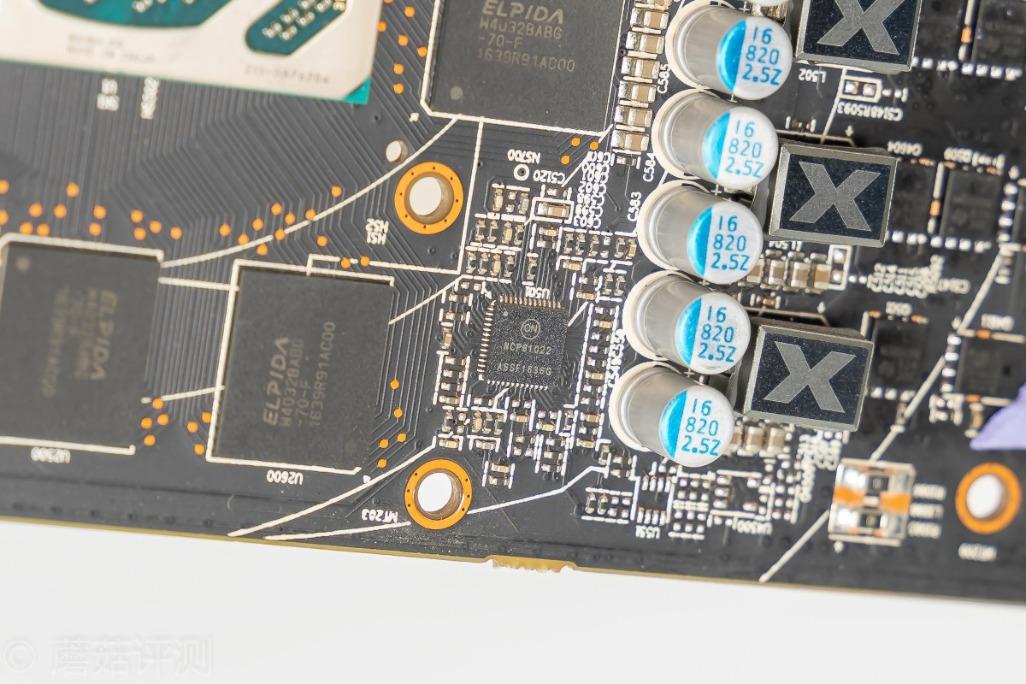

▼ON的NCP81022,老AMD显卡会用的、经典的PWM控制芯片,最大貌似支持4+1相控制

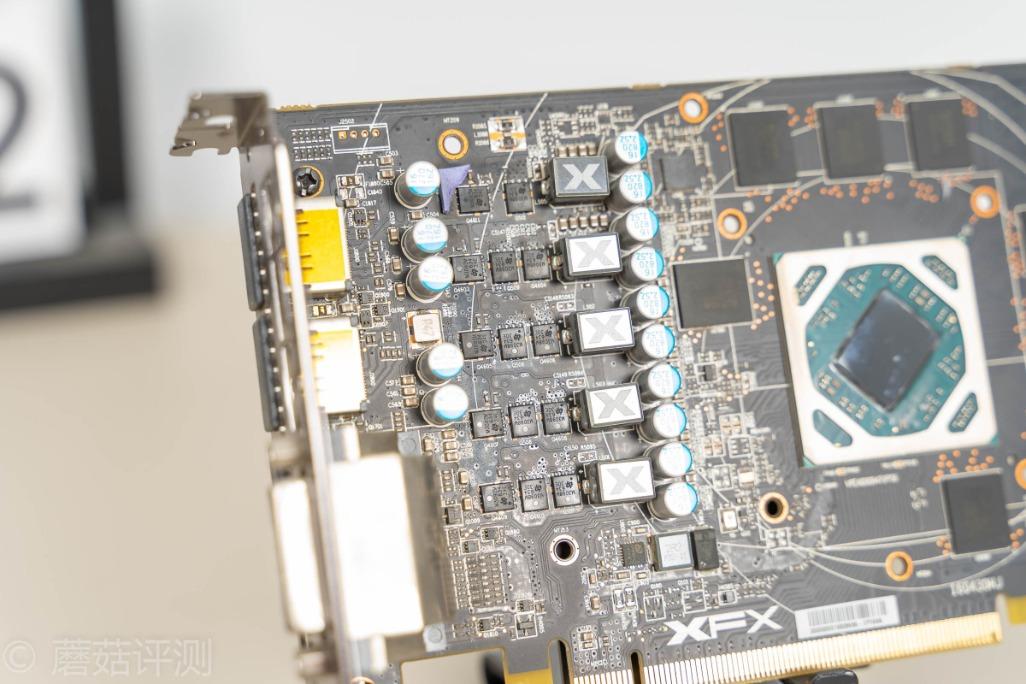

▼然后这里是5相供电,四相核心,一相显存

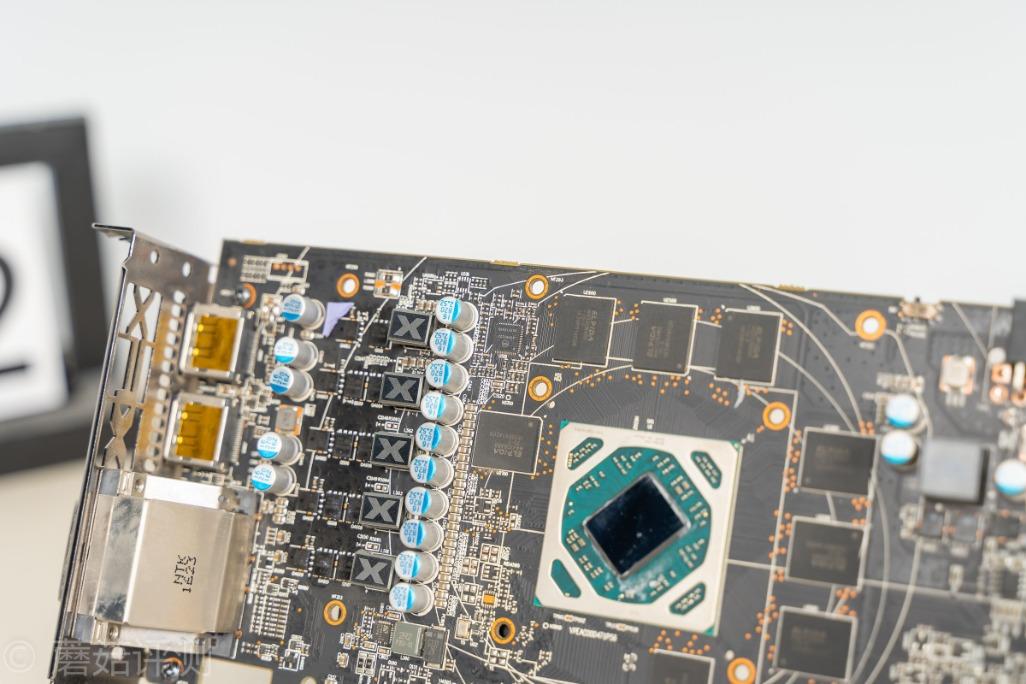

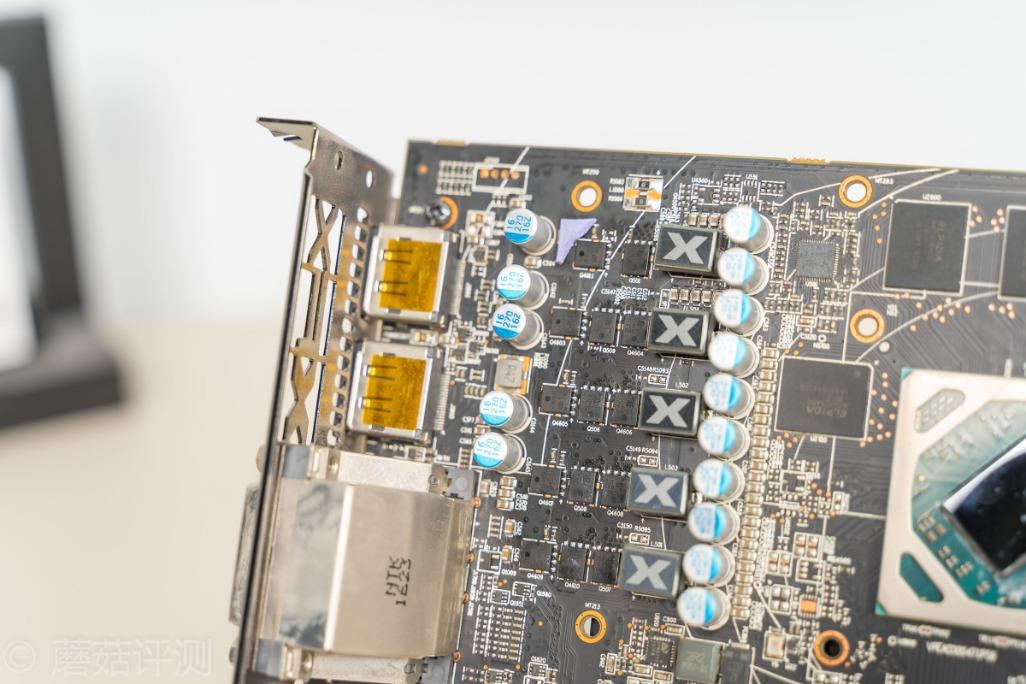

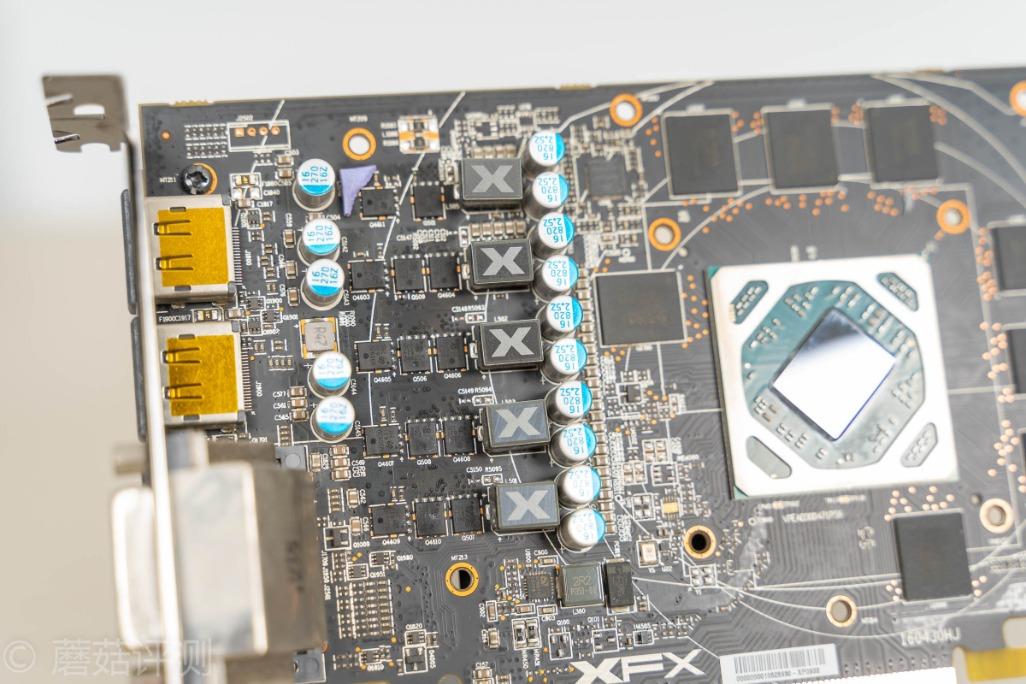

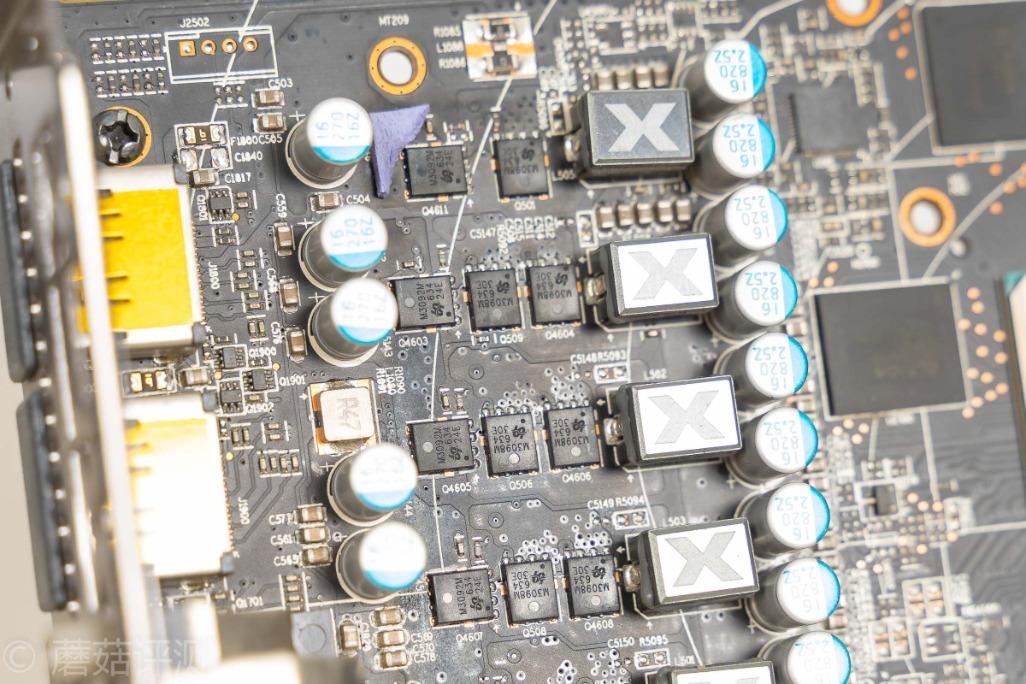

▼左侧是高压稳压滤波电容,中间是一上两下MOS管,右侧是电感和低压稳压滤波电容

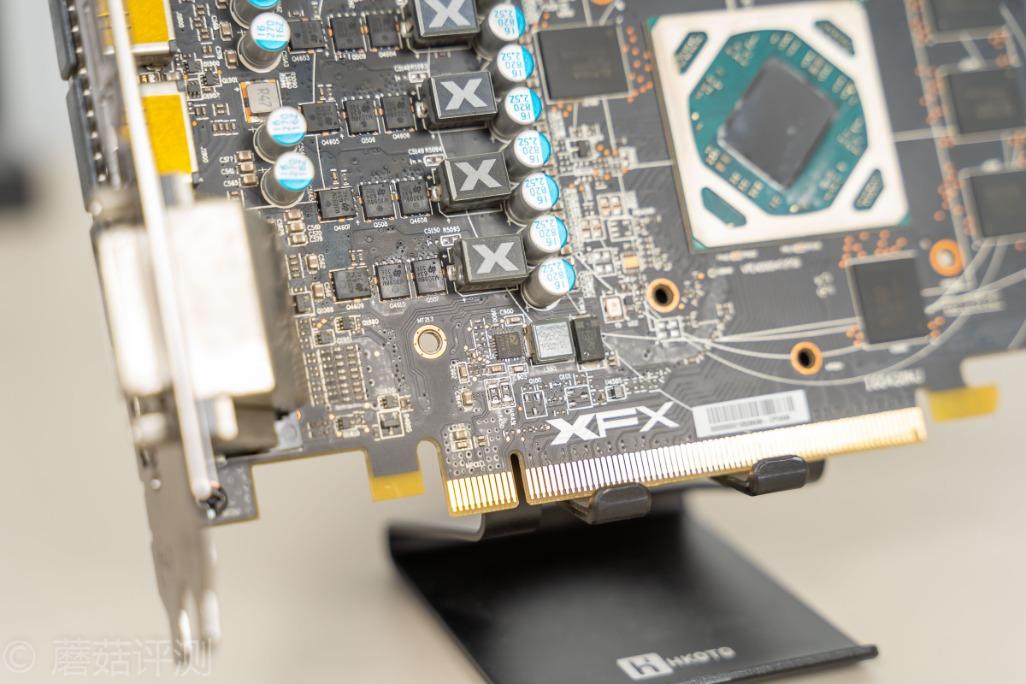

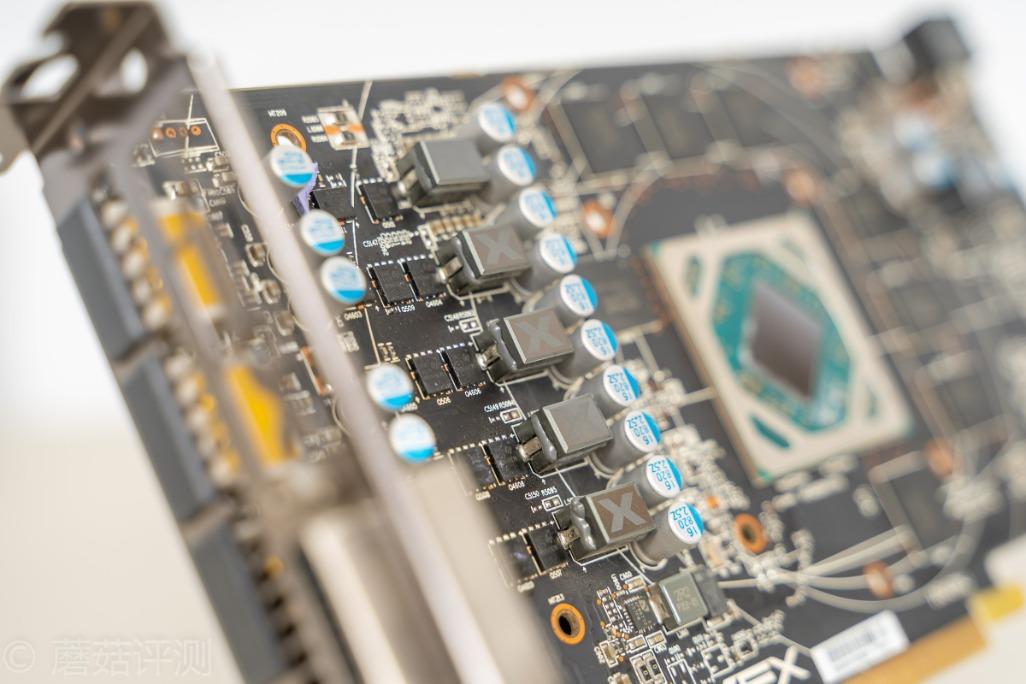

▼下面四相都是一上两下,最上面的一相是一上一下,上桥是熟悉的M3092M,下桥是熟悉的M3098M




▼电感是定制电感,电感上面有X的标记




▼哇,这个电感的处理好细节啊,电感的侧面可以明显的看到溢胶,应该是针对电感啸叫问题做了专门的处理




▼低压侧稳压滤波电容,数量众多,固态电容旁边还有一排陶瓷贴片电容




▼下面是PCIe供电的电路




▼APW8712,降压转换器




▼另外,供电电路的输入部分,两颗采样电阻




▼PCIe的供电部分,两颗采样电阻

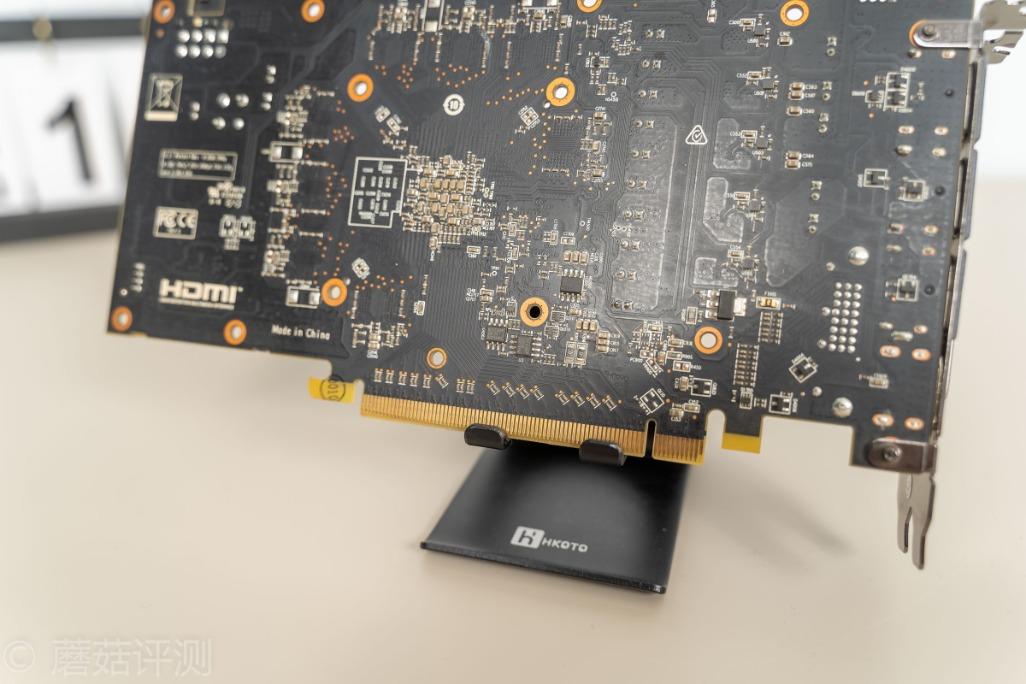

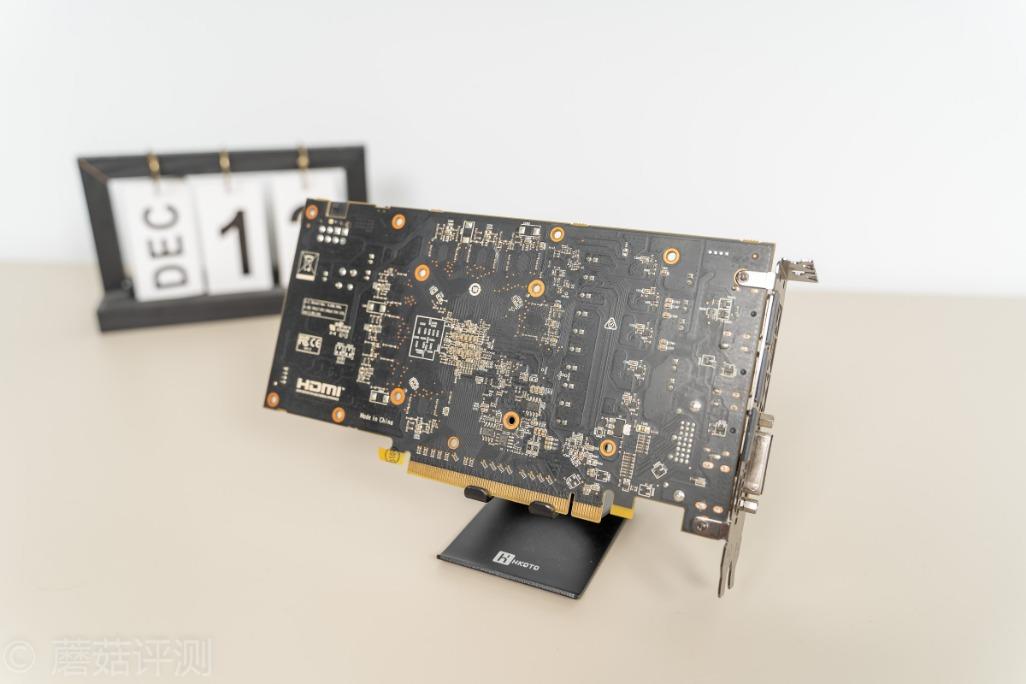

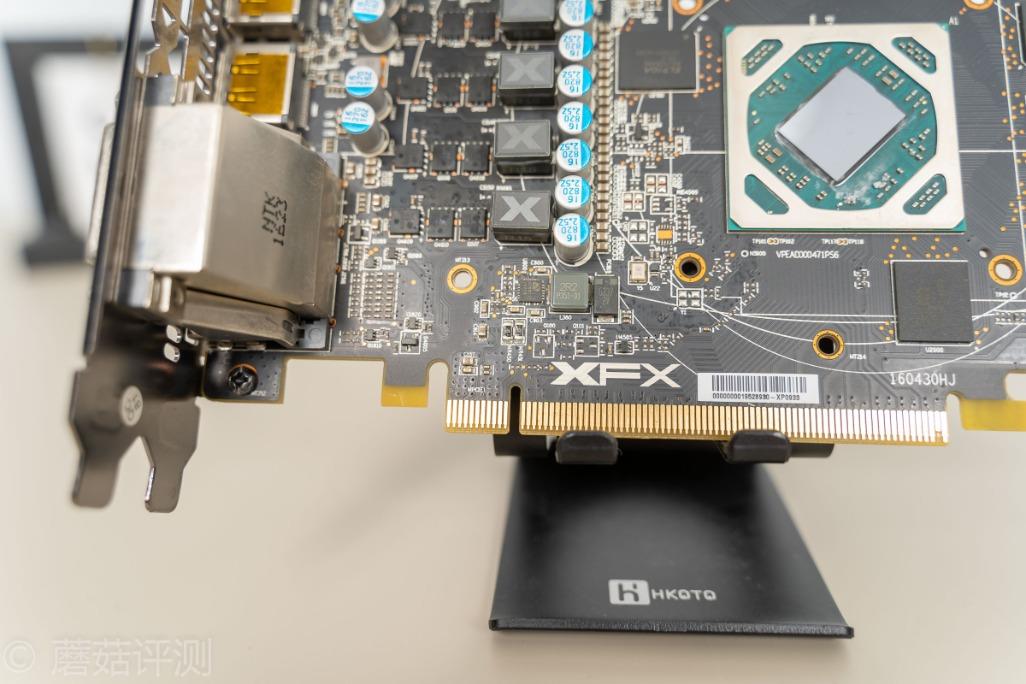

▼显卡背面,大体看一下,表面很多贴片电容




▼核心位置背面的贴片电容最多




▼然后核心背面右下角有两颗8脚芯片




▼芯片丝印pm25l0020,显卡的BIOS存储芯片,两颗,和显卡顶部的BIOS切换按钮相配合




▼两颗BIOS存储芯片上面还有一颗IC,降压转换芯片




四、讯景RX470 4G黑狼版显卡 装机&测试

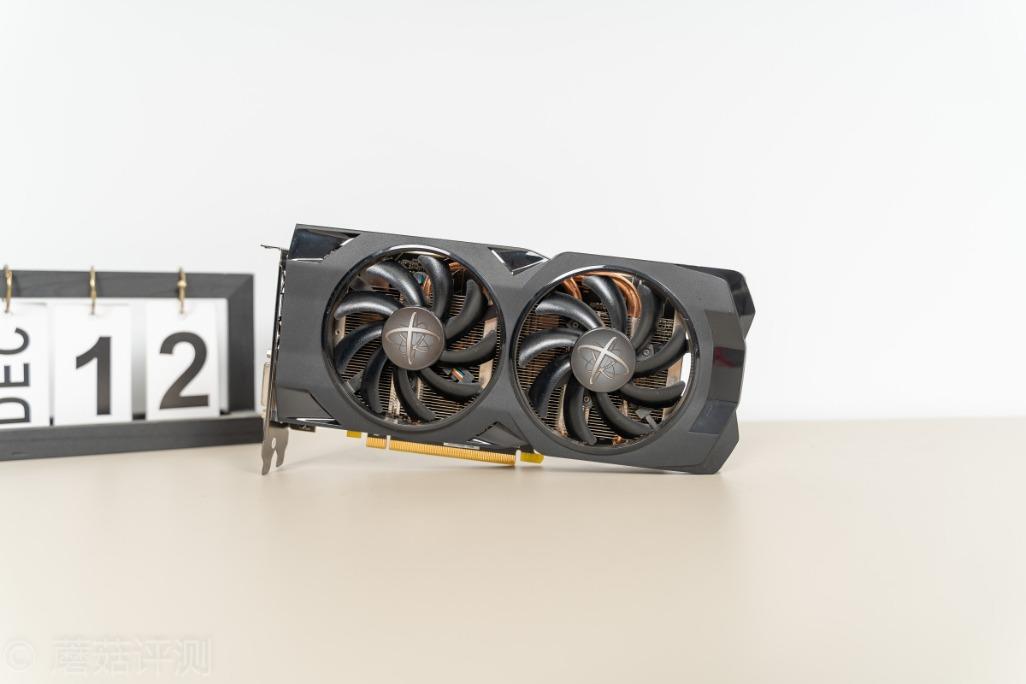

▼清理完之后,这块RX470显卡的外观看着干净了许多

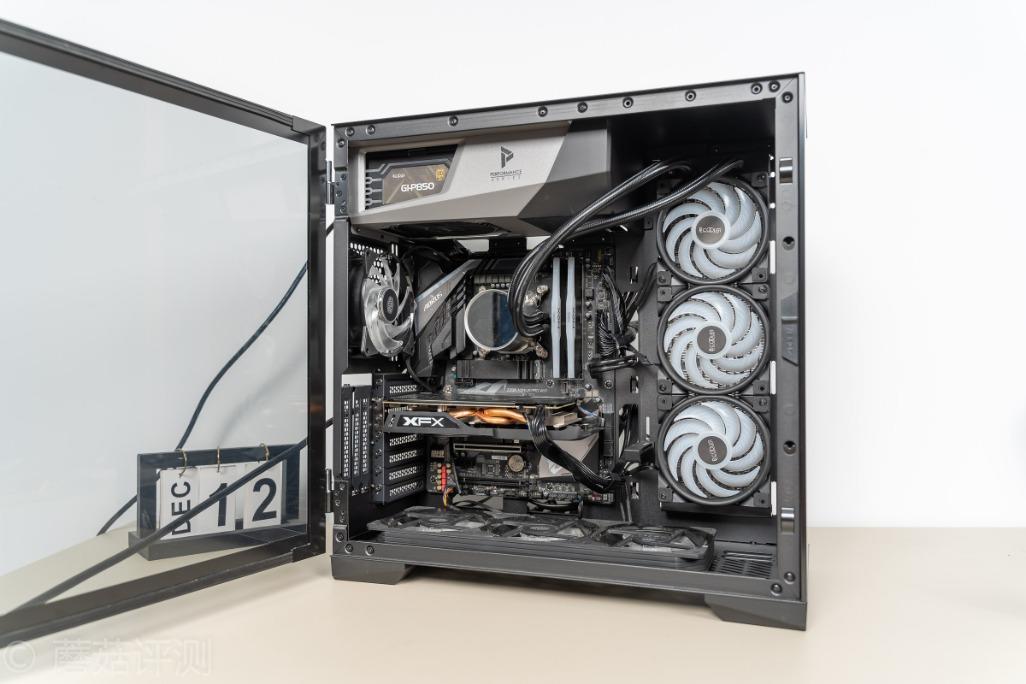

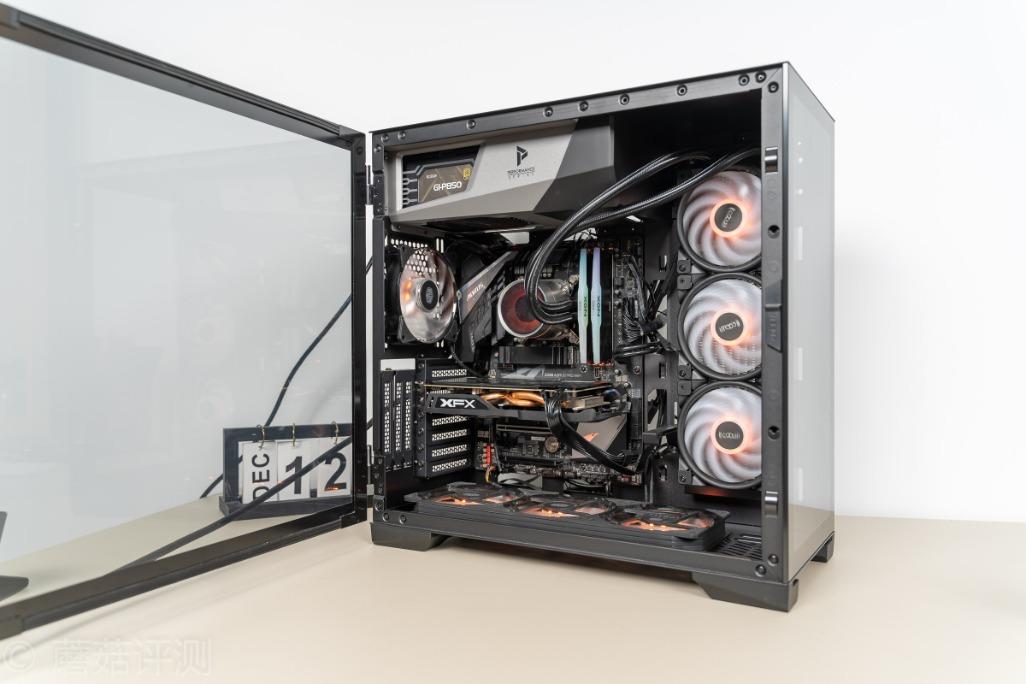

▼装进机箱内,安钛克的冰钻P120机箱,侧面的玻璃支持侧开,安装显卡非常方便

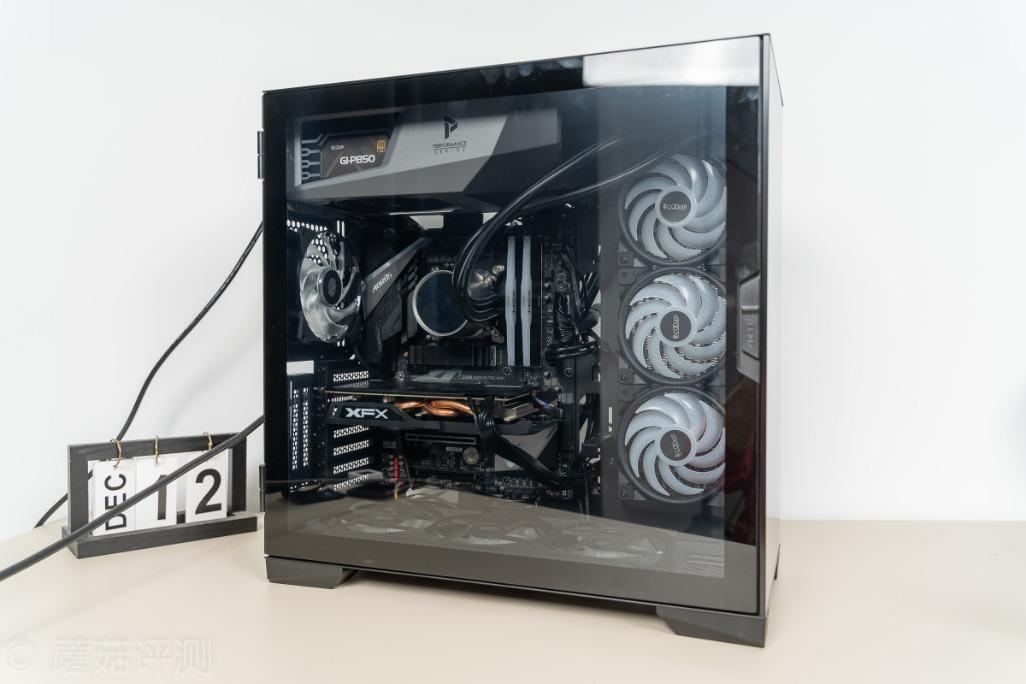

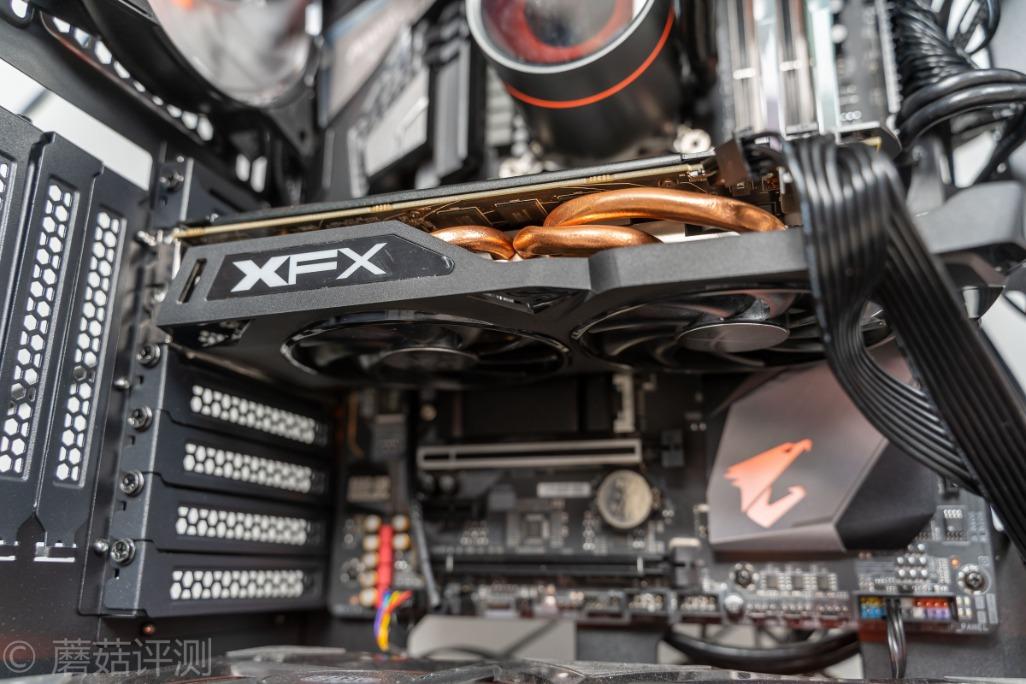

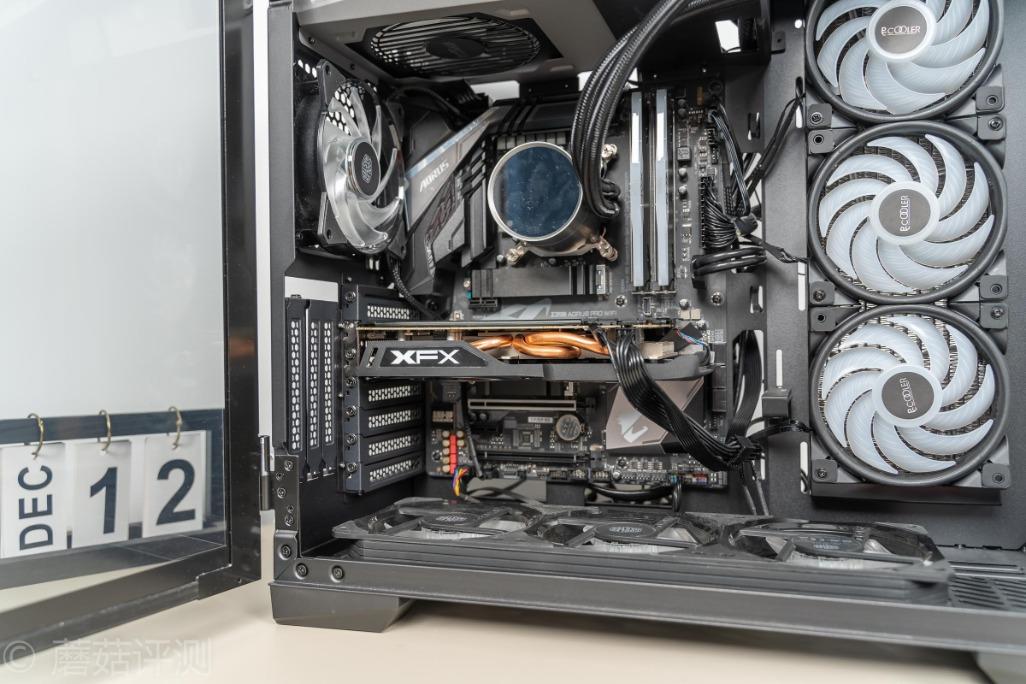

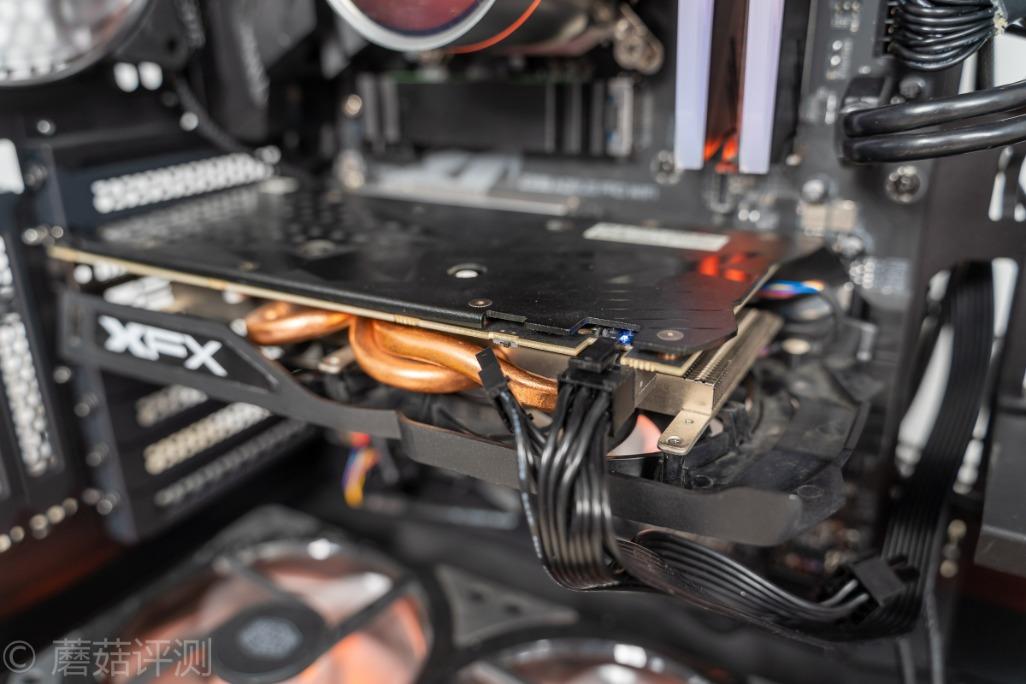

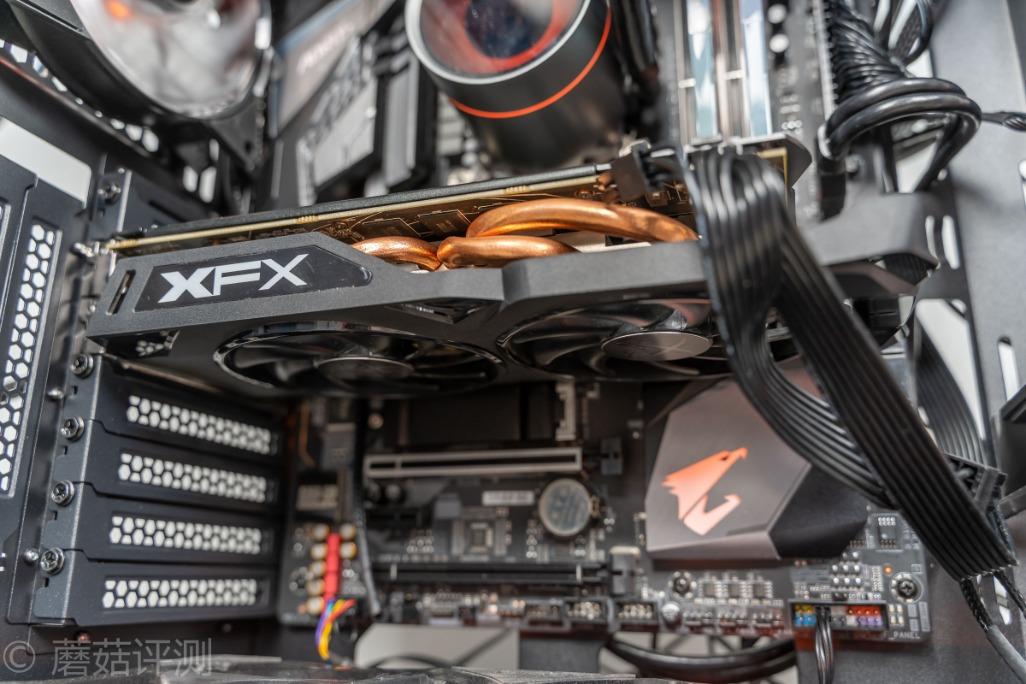

▼整体效果,看起来还是很不错的。另外安钛克冰钻P120这个机箱的显卡位置比较靠下,然后机箱下部有一把360模组扇,这把机箱风扇可以直接照顾、辅助到显卡的散热,这款机箱是比较着重显卡散热的机箱

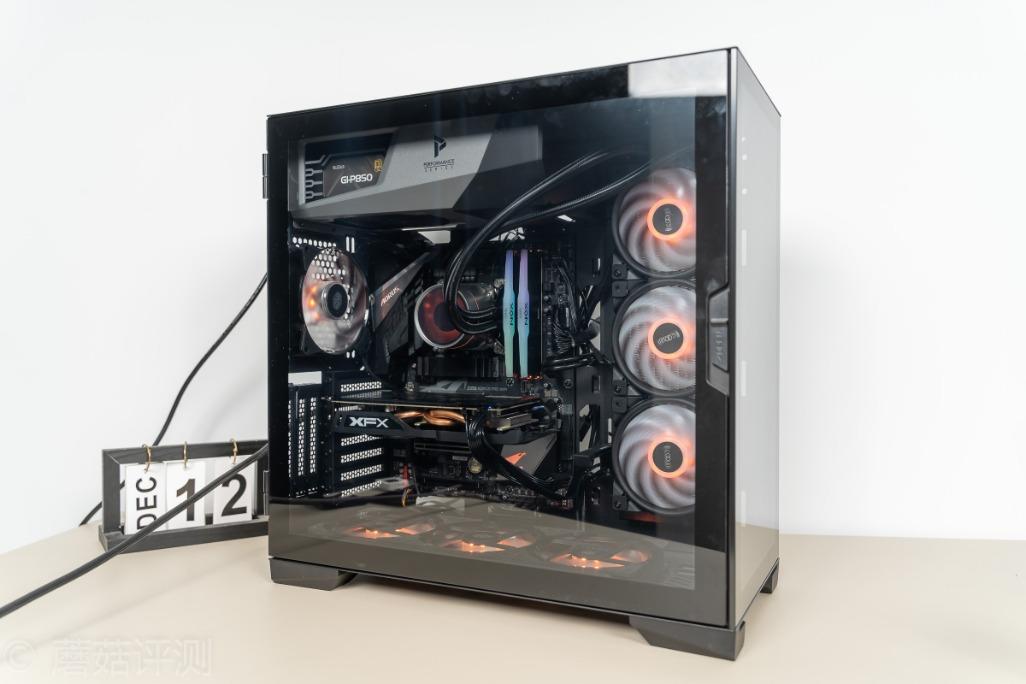

▼盖上机箱的侧面玻璃盖板




▼开机,一次点亮,完美!




▼机箱的整体效果还是非常不错的




▼显卡自带风扇启停功能,日常待机的时候风扇不转,并且,机箱下部的机箱风扇能直接吹到显卡,让显卡的待机温度表现也非常出色

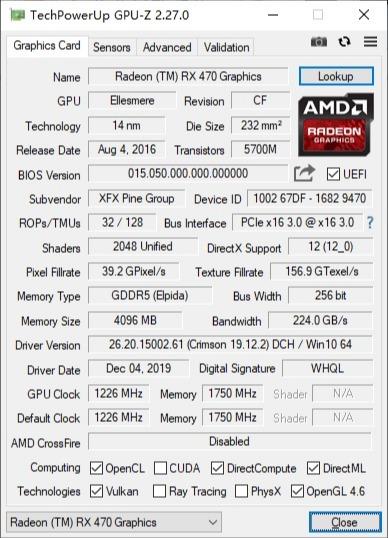

▼大概看一下GPU-Z的参数,我很好奇RX470这个两档BIOS切换是干嘛用的

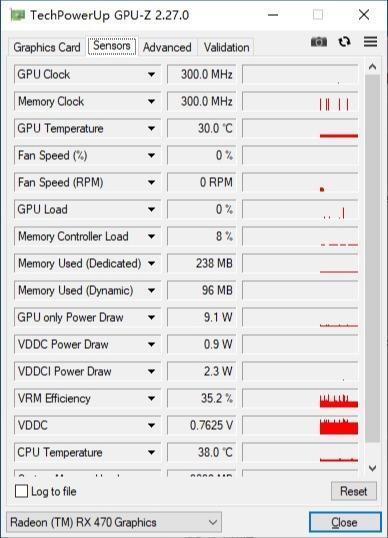

▼日常待机,核心温度在30℃左右,跟清灰之前的温度几乎一样

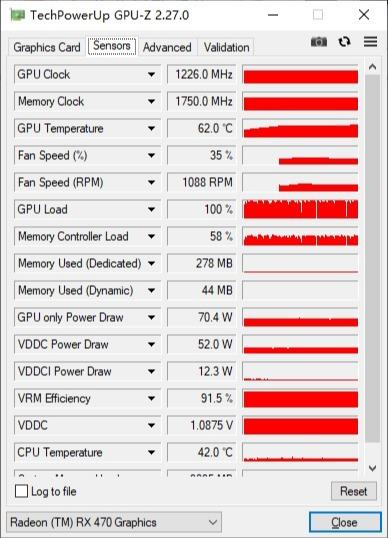

▼简单跑点压力测试,显卡的核心频率依然可以稳定在1226MHz,核心温度在62℃左右,散热风扇的转速较低,仅有1088转




▼测试时间再长一些,核心温度最高也就65℃,风扇转速略微提高,达到1140转

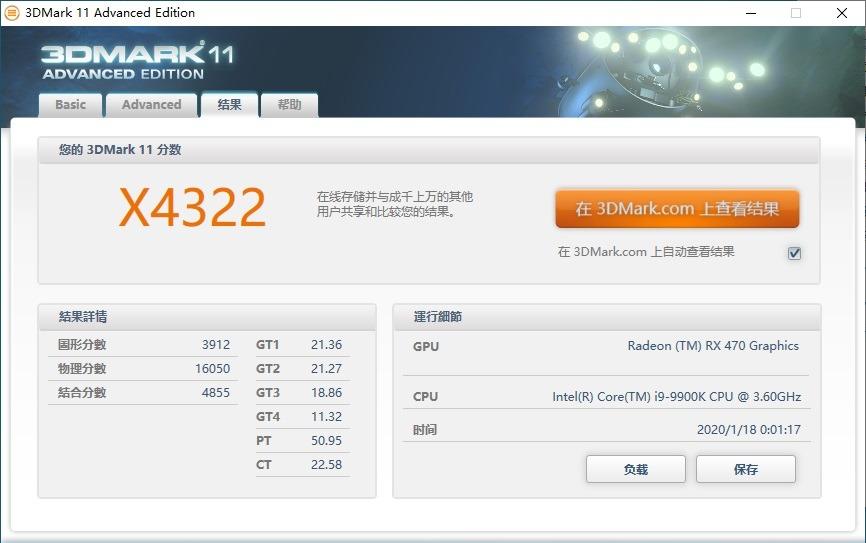

▼简单跑一下3Dmark11,P分16092,和清灰之前几乎一致




▼X分大约4322,和清灰之前也没什么区别

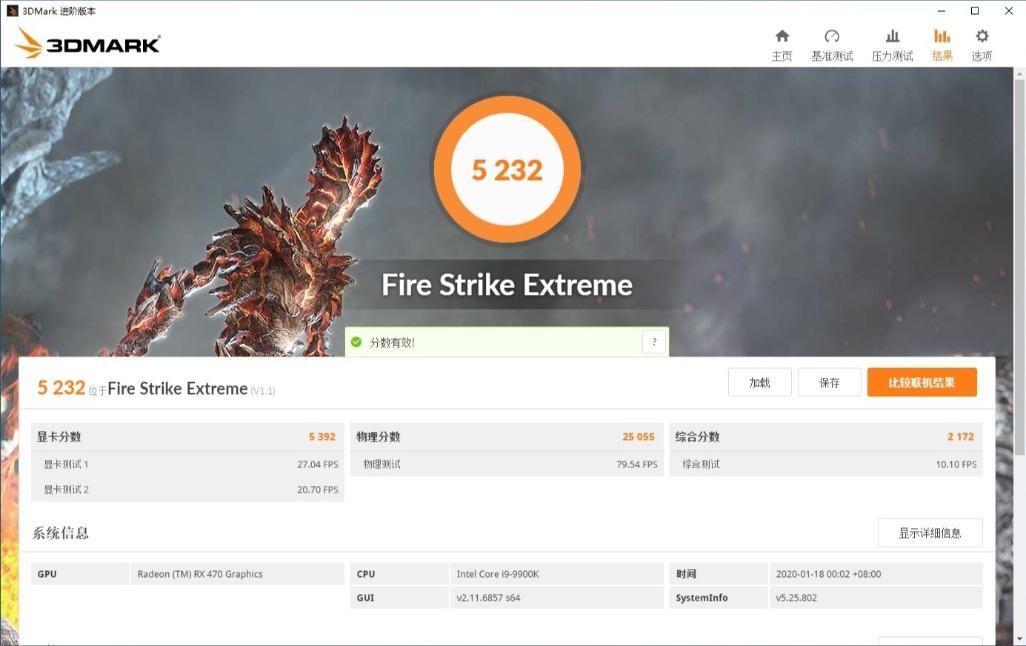

▼3Dmark的FSE模式测试,显卡单独得分5392,和之前的成绩几乎一样

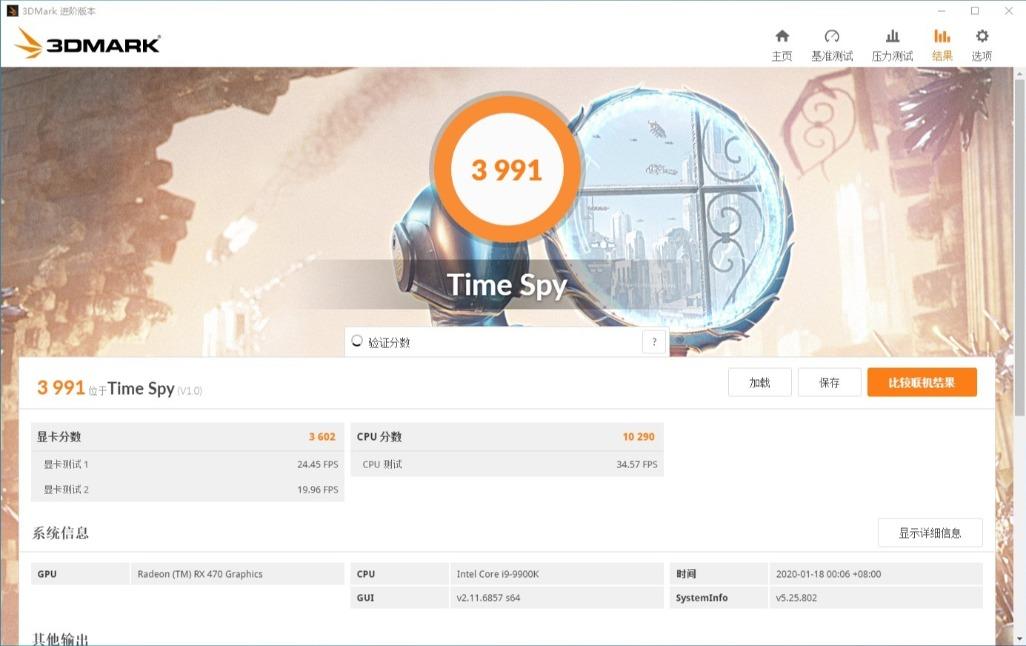

▼3Dmark的TS模式测试,显卡单独得分3602,和之前的测试也是基本一致

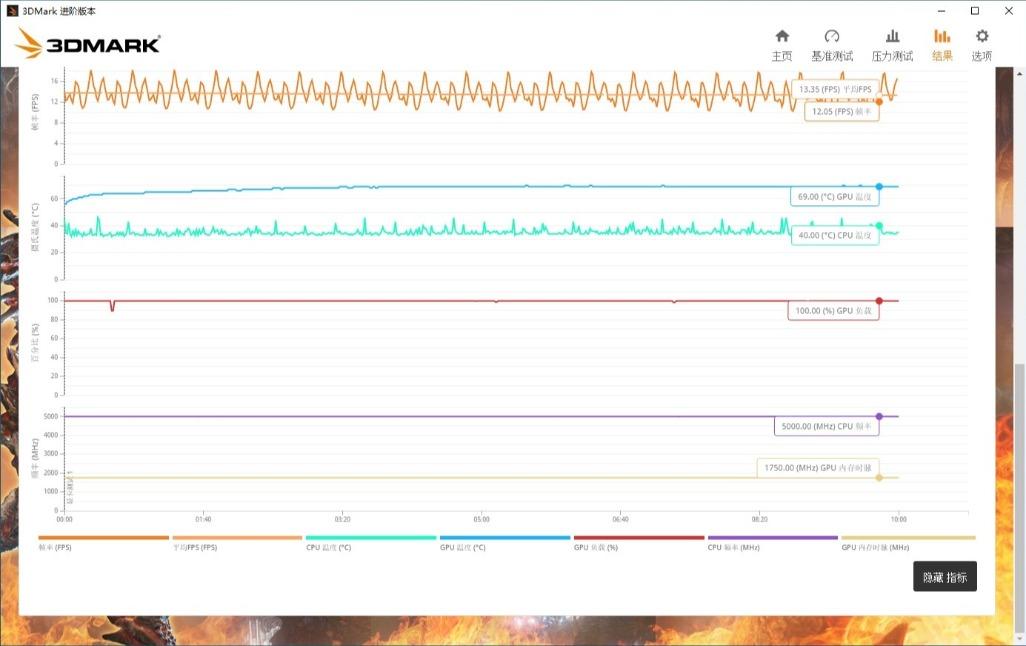

▼接着跑3Dmark的压力测试,FSU模式,显卡核心温度最高69℃,跟清灰之前一致。哎,早知道不搞了,有灰尘的话,还能降低显卡风燥

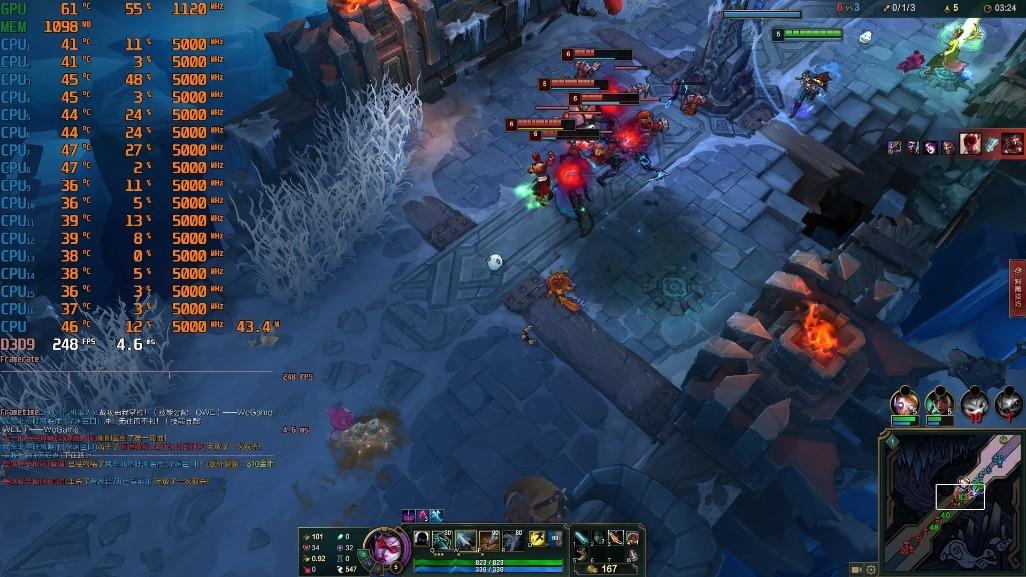

▼LOL大乱斗模式中,显卡温度在61℃左右

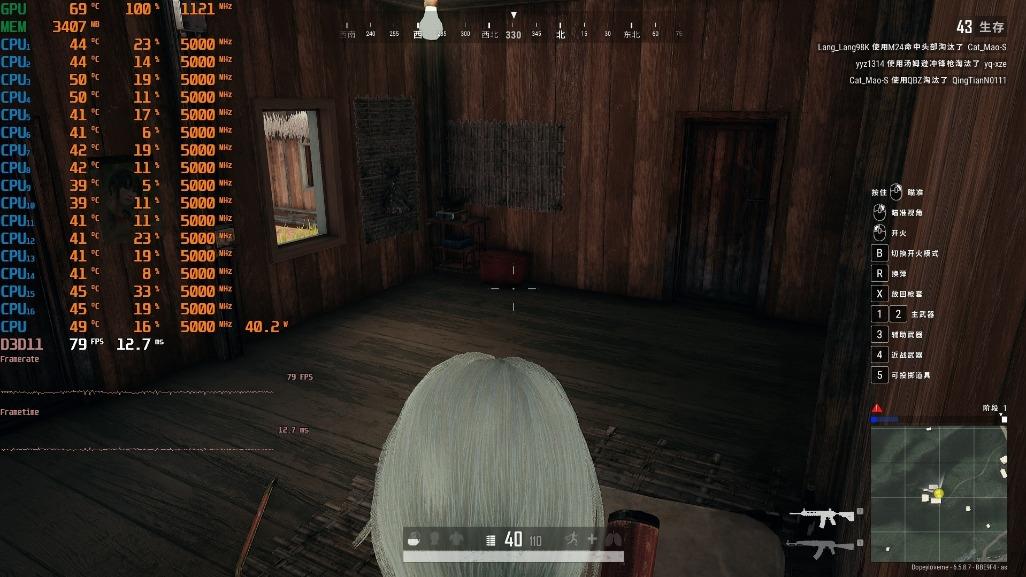

▼吃鸡游戏中,显卡的核心温度在69℃左右




▼接着关机,然后切换显卡的BIOS看看




▼开机,显卡的风扇在待机模式下依然不转,两个BIOS在风扇启停的功能方面,并没有区别




▼GPU-Z的参数也完全一致,并未看到频率方面的区别

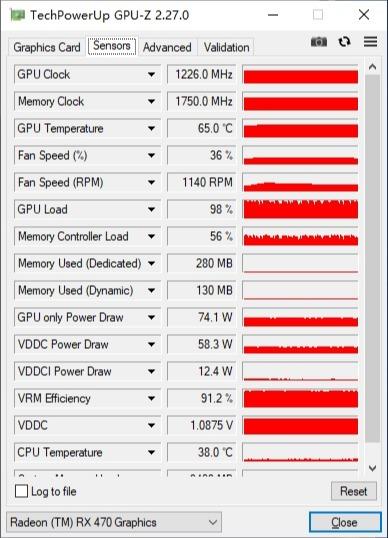

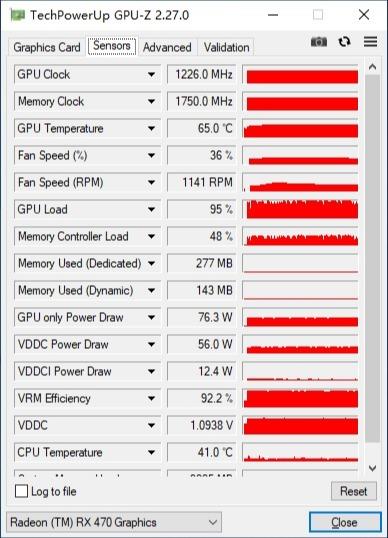

▼额,跑个压力测试,核心温度最高都是65℃,风扇转速都是36%、1141转,基本和之前完全一致,风扇转速策略方面也没啥区别。性能测试我也跑了,基本没啥区别,这里就不放图片了




五、总结
清灰前后,XFX的这块RX470的温度基本没有太大区别,待机温度、满载温度都是。使用4年,这块显卡的散热效果基本没有任何衰退,风扇上的灰尘,散热鳍片上的灰尘,对显卡的散热效果的影响都比较小,看起来还是很不错的。
另外,XFX这块RX470的这个双BIOS功能,基本等于没有。除了在刷显卡BIOS的时候有一个保险之外,或许这个双BIOS功能就没有其他影响了。
谢谢大家!The End
