相信有不少尾巴都已经收到了全新的 iPhone X，这是苹果发布的第一款 OLED iPhone 机型，也是从 iPhone 4 以来的最大产品升级。11 月 3 日下午，知名拆解团队 iFixit 带来了 iPhone X 手机的拆解报告，我们一起来了解一下。

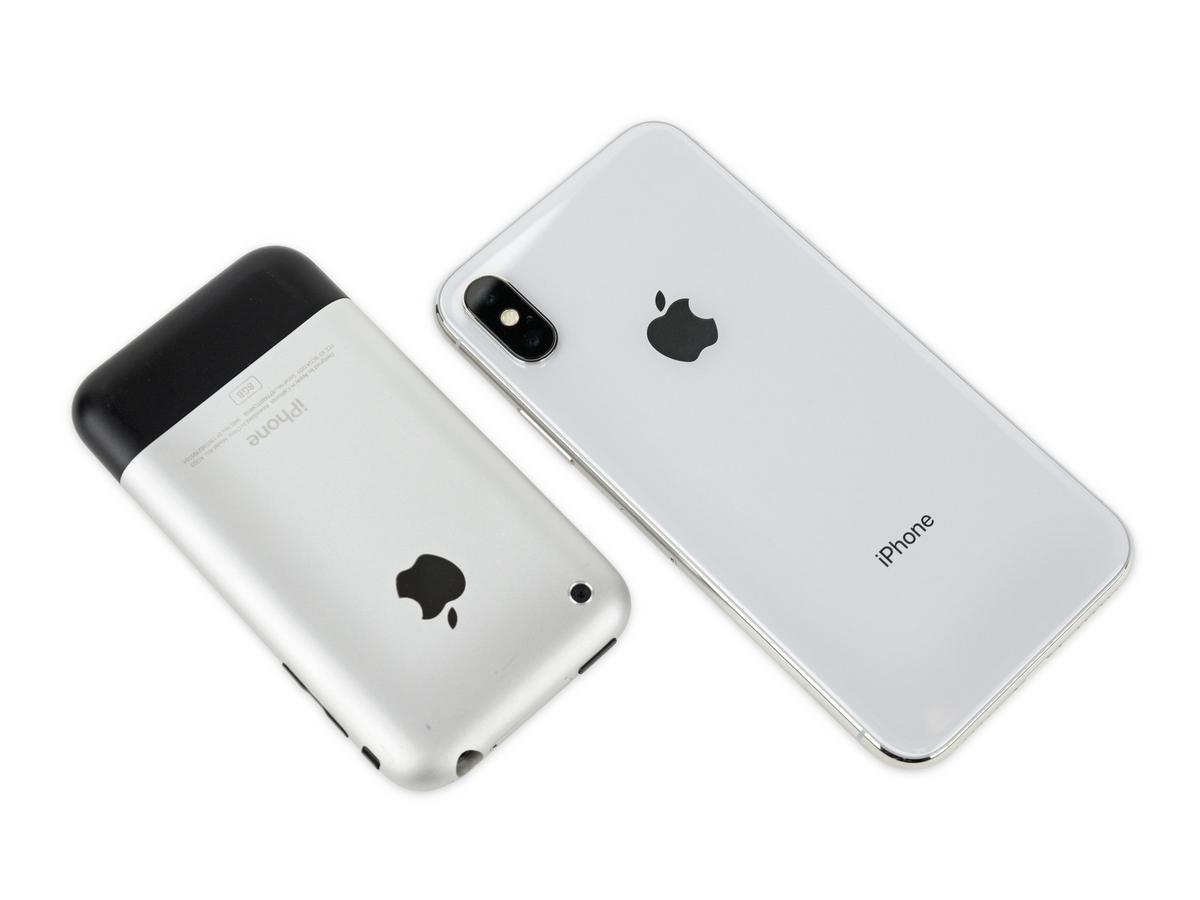

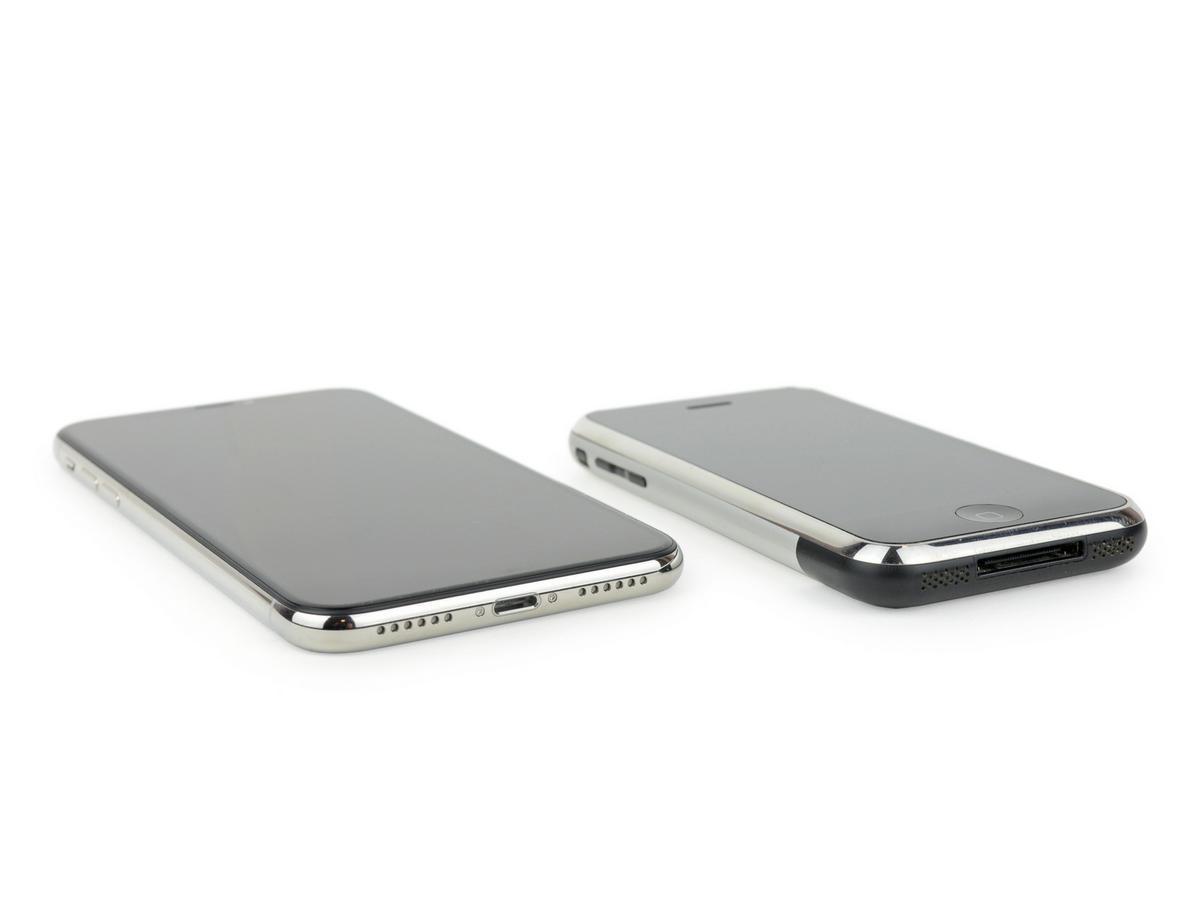

外观上，iFixit 认为这部 iPhone X 的设计有些回到初代产品的感觉。

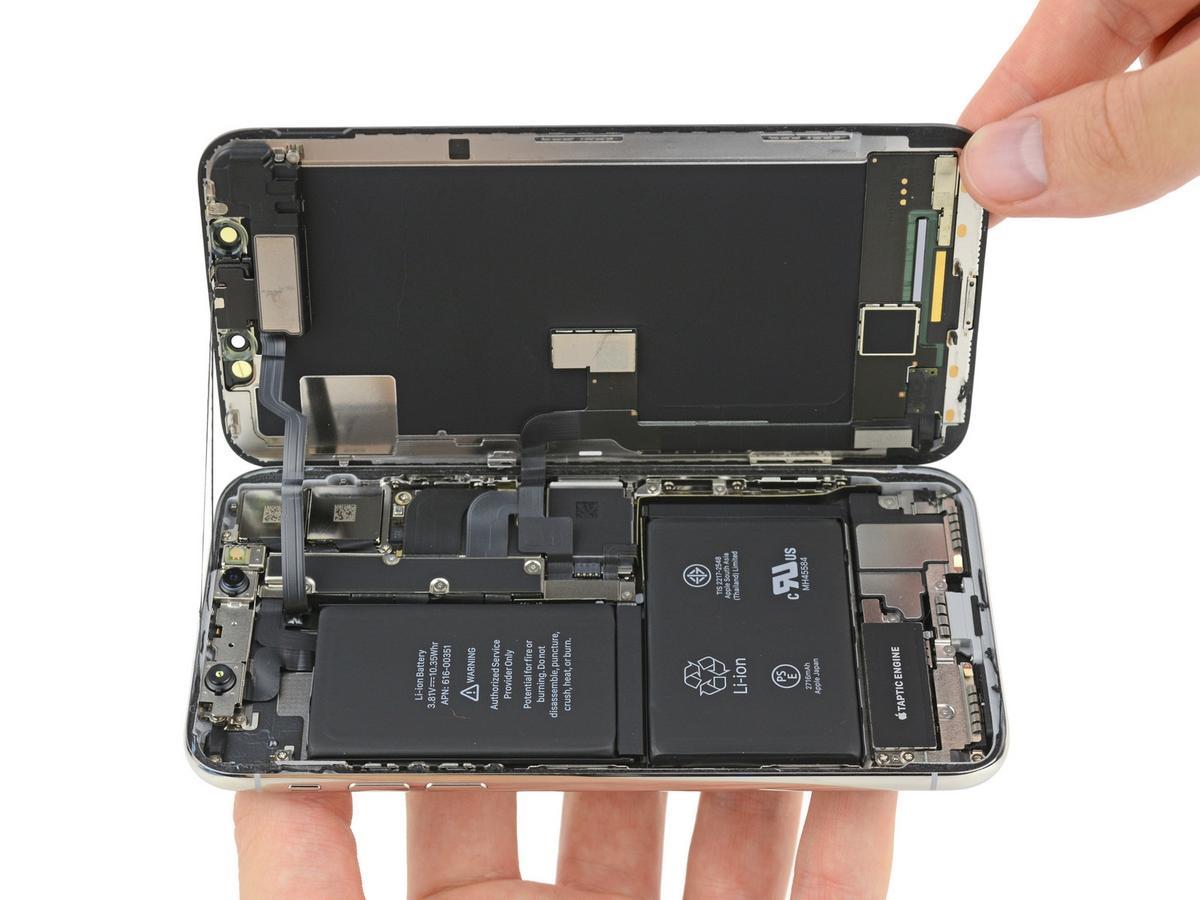

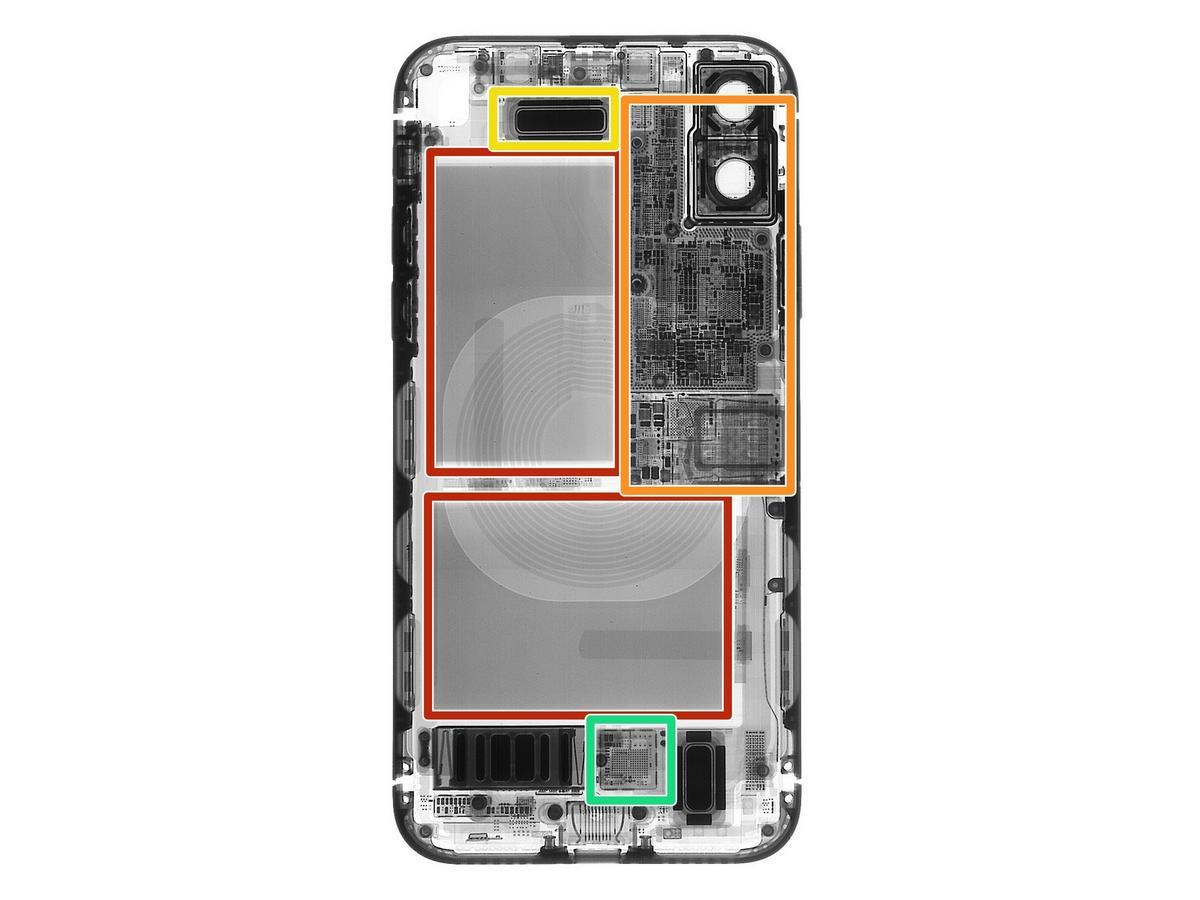

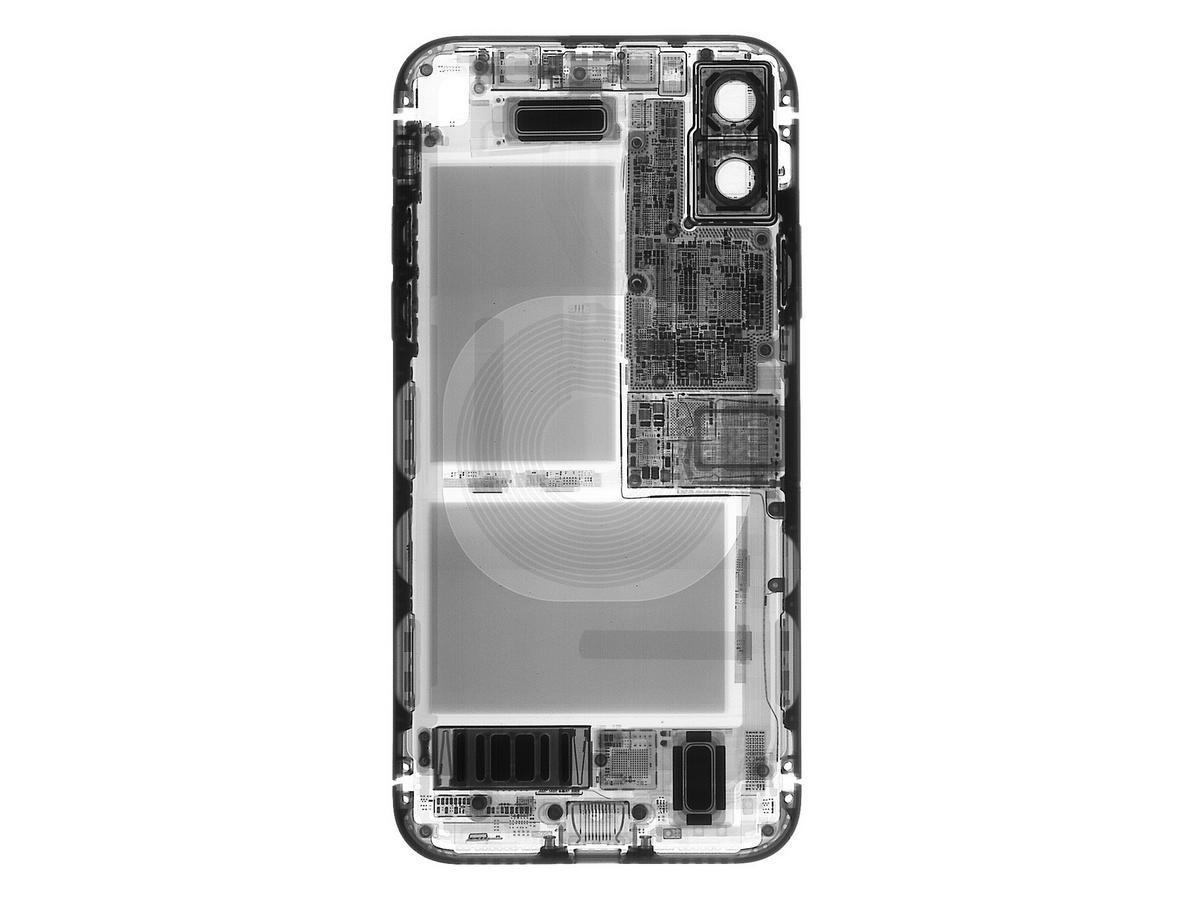

在 X 光下，我们看到 iPhone X 内部有两块电池，这是 iPhone 产品史上第一次采用这样的设计。跟此前我们在 MacBook 上看到的梯形电池是一个道理，都是为了设法增加续航。

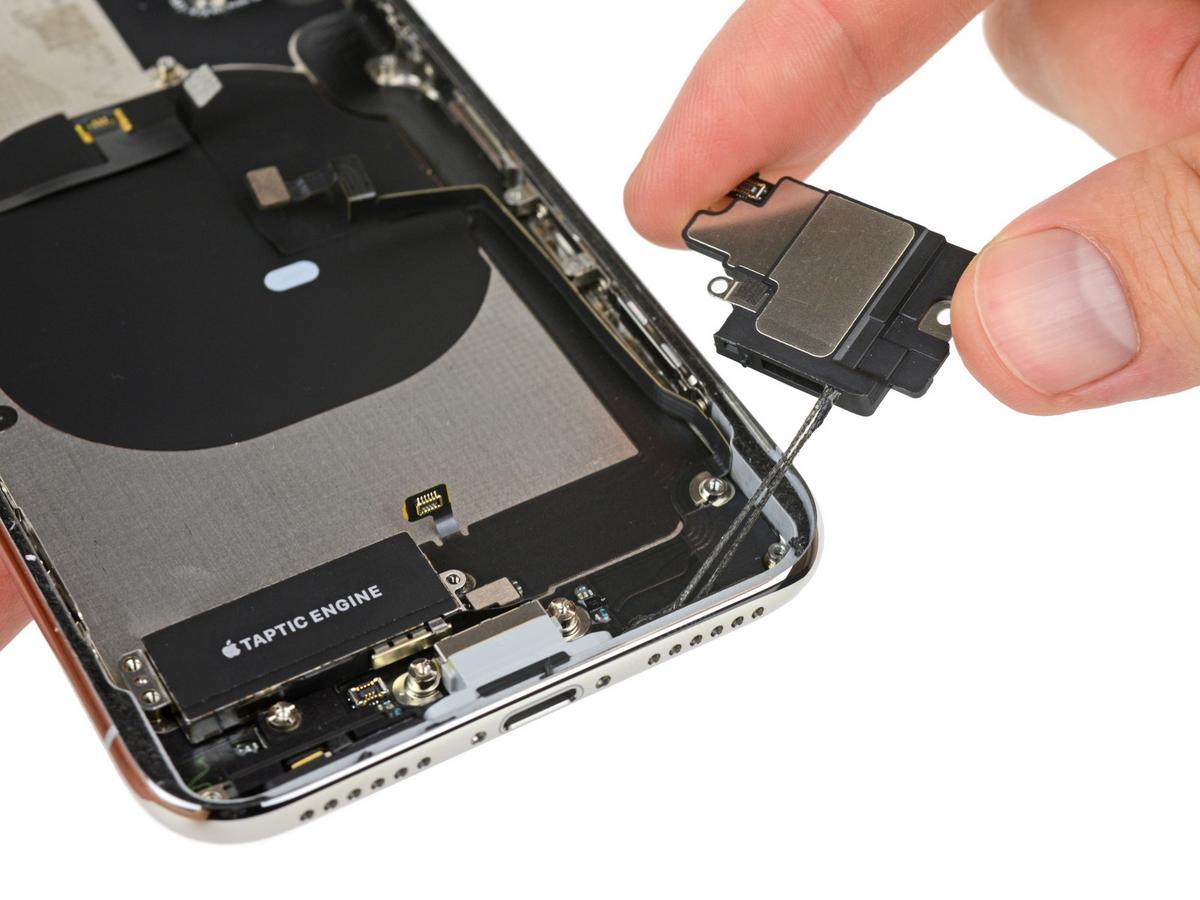

iPhone X 的逻辑主板非常小，有两层，另外为了给前置传感器腾出空间，扬声器的位置也被移动了。

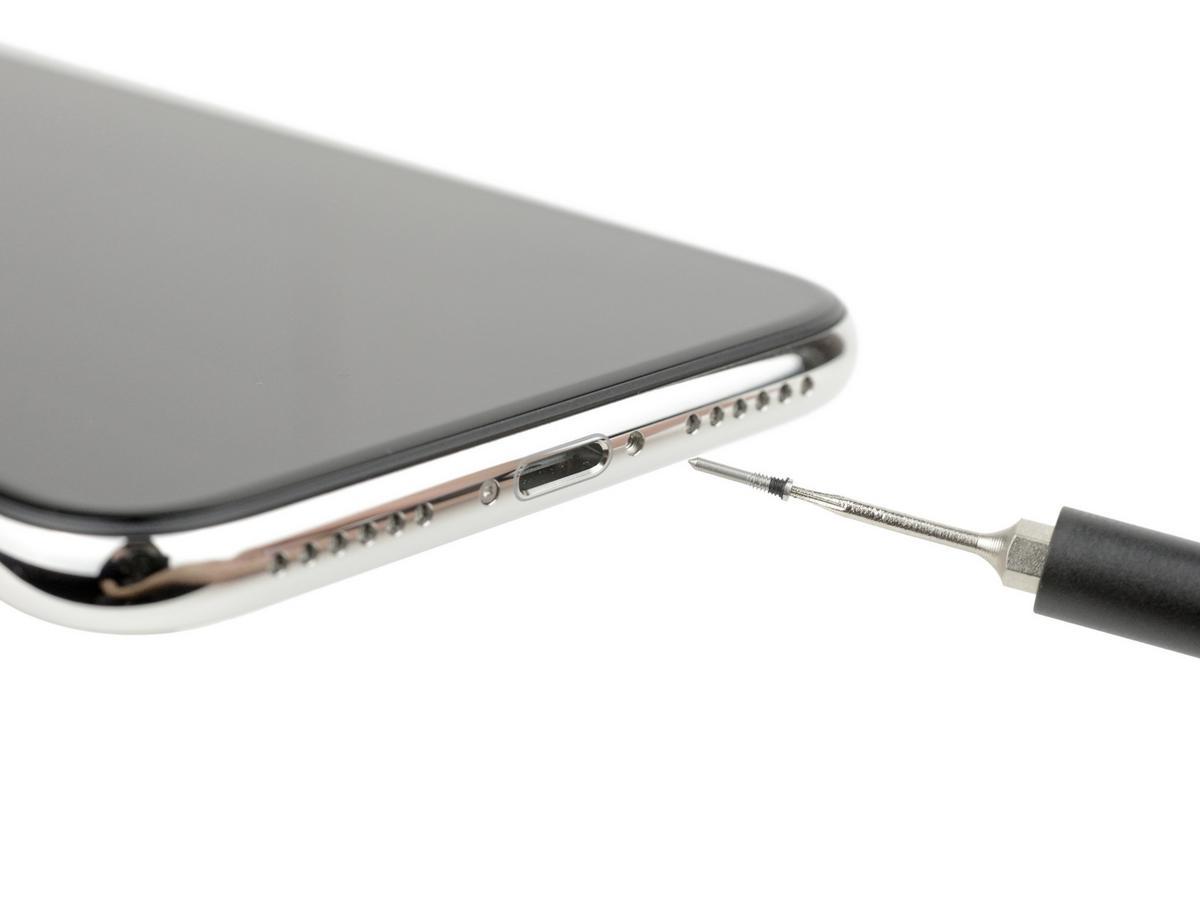

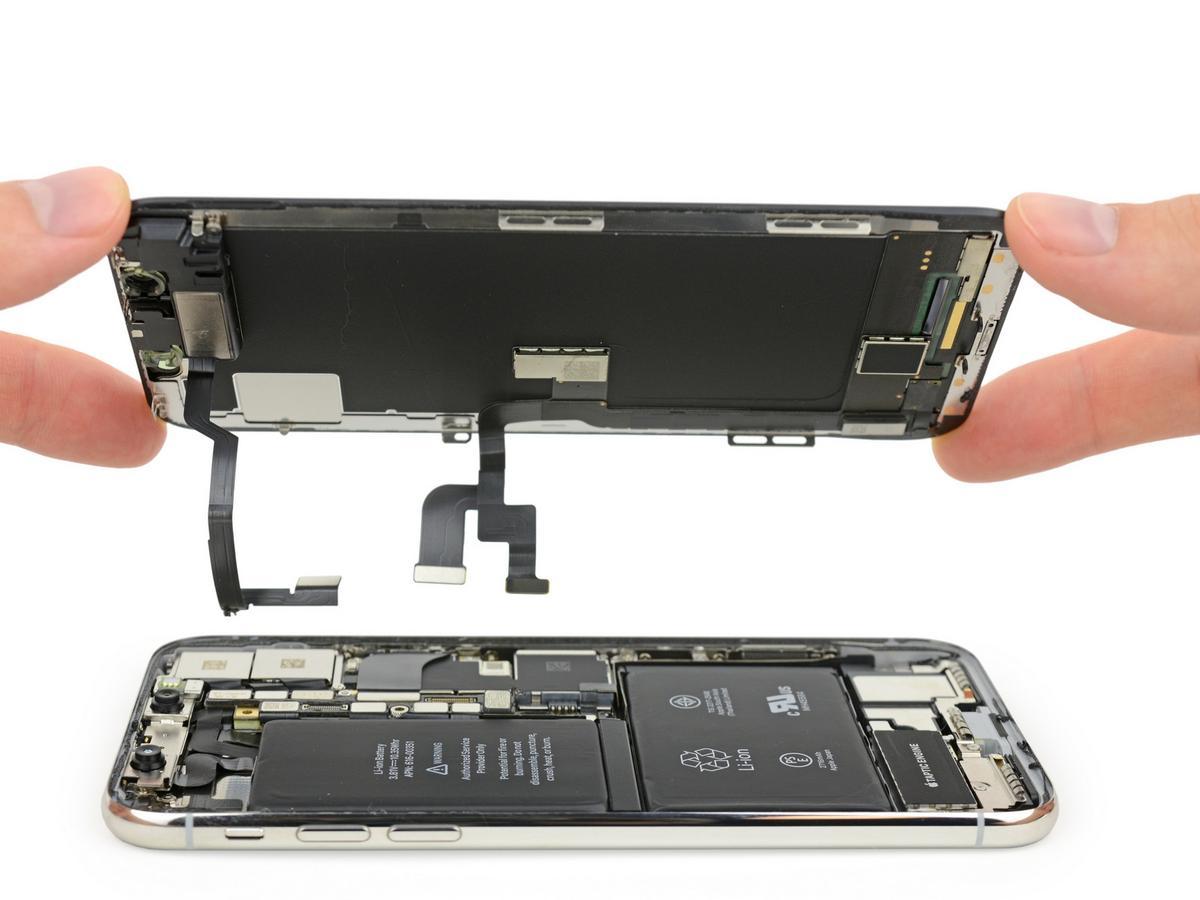

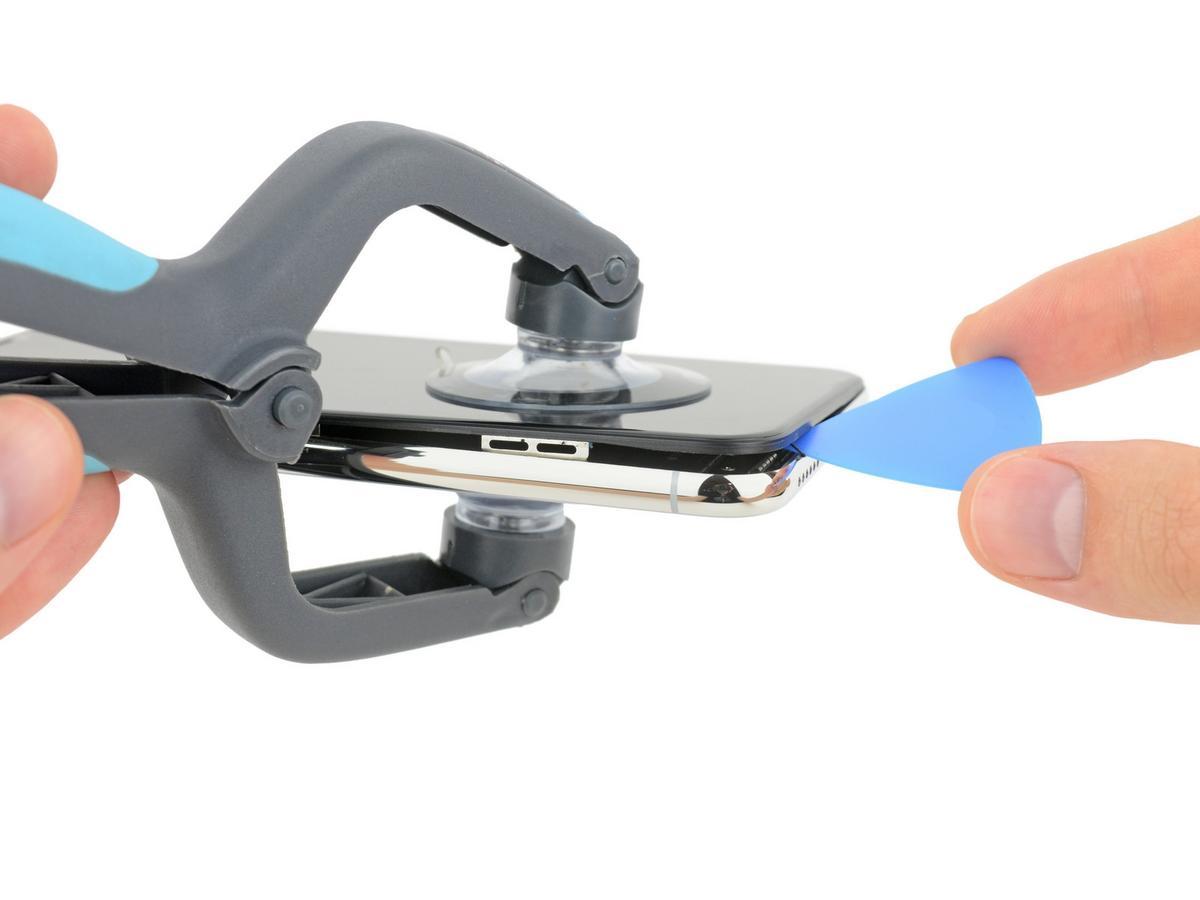

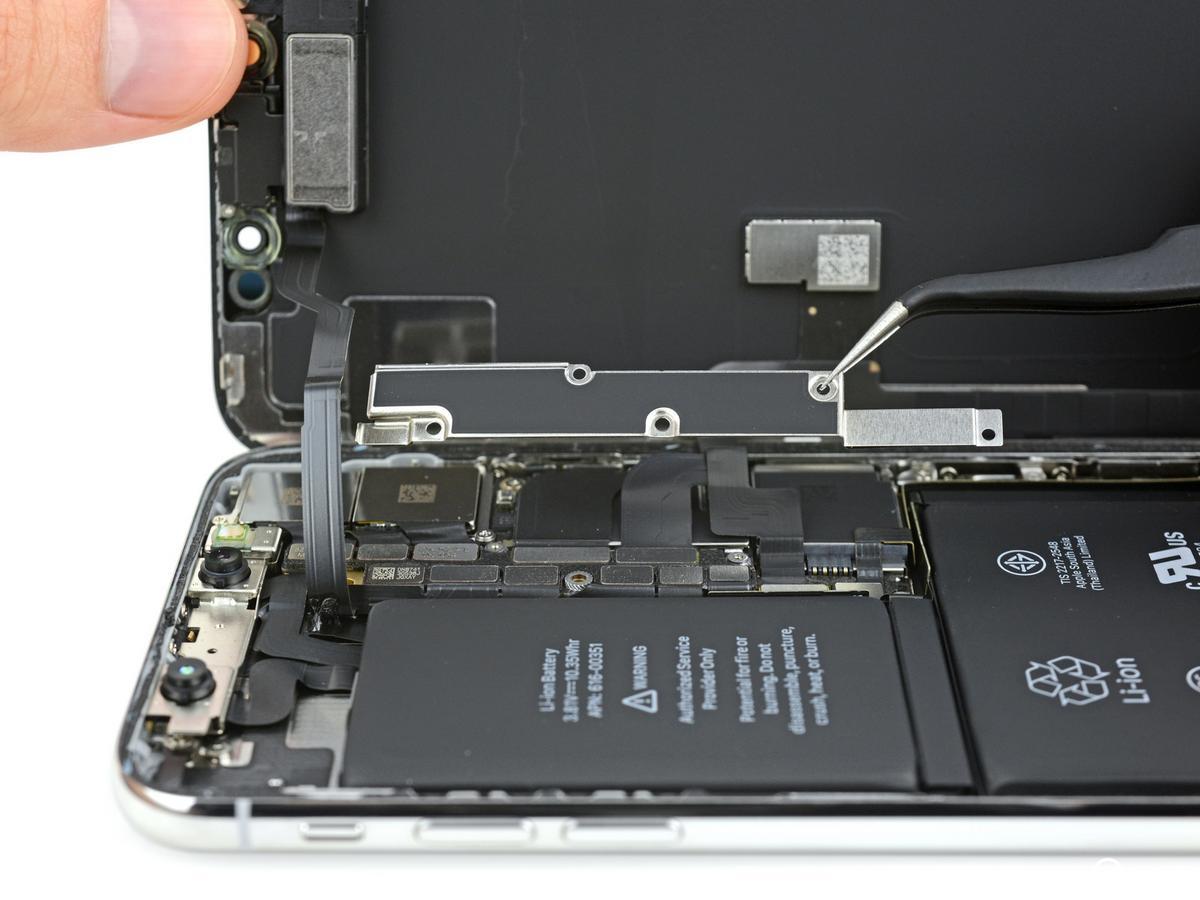

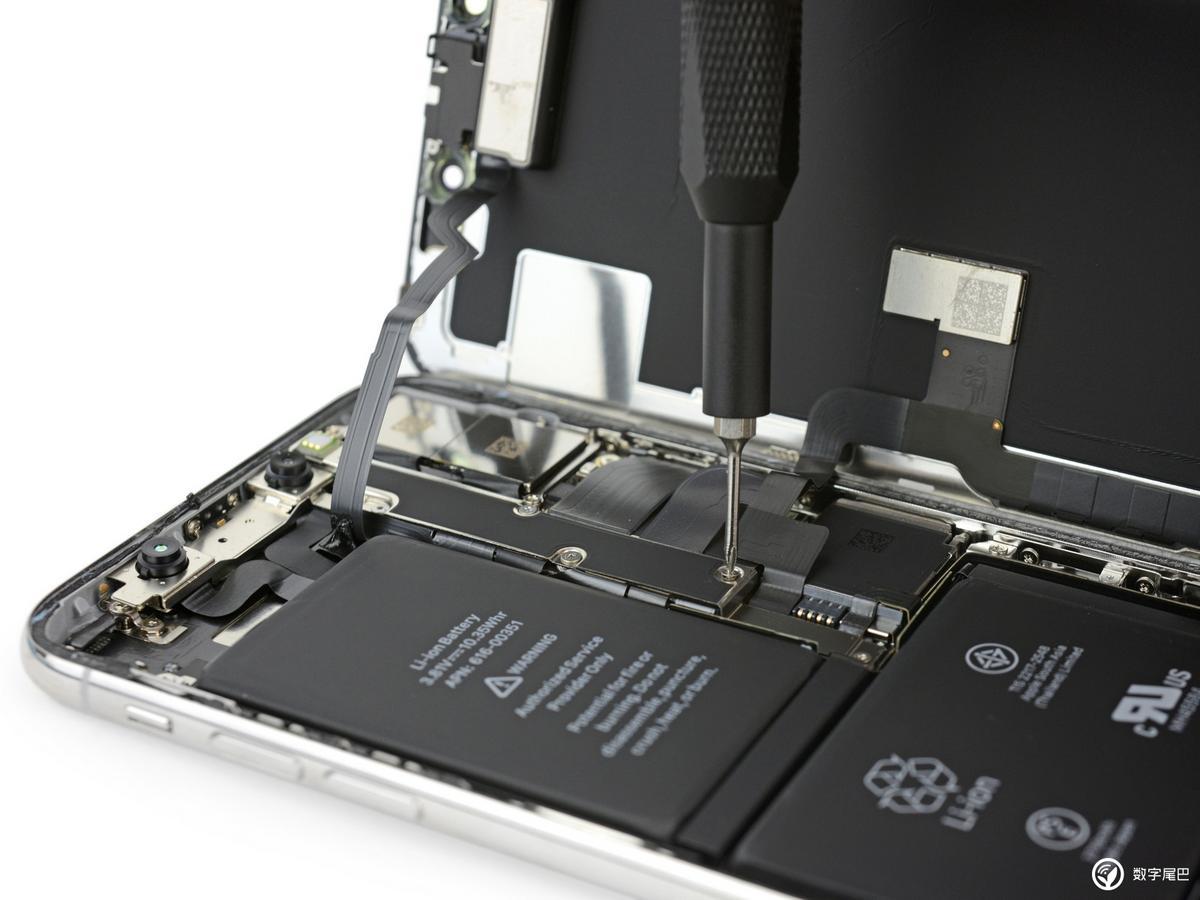

拆掉底部螺丝，加热后用吸盘分离，然后注意排线。

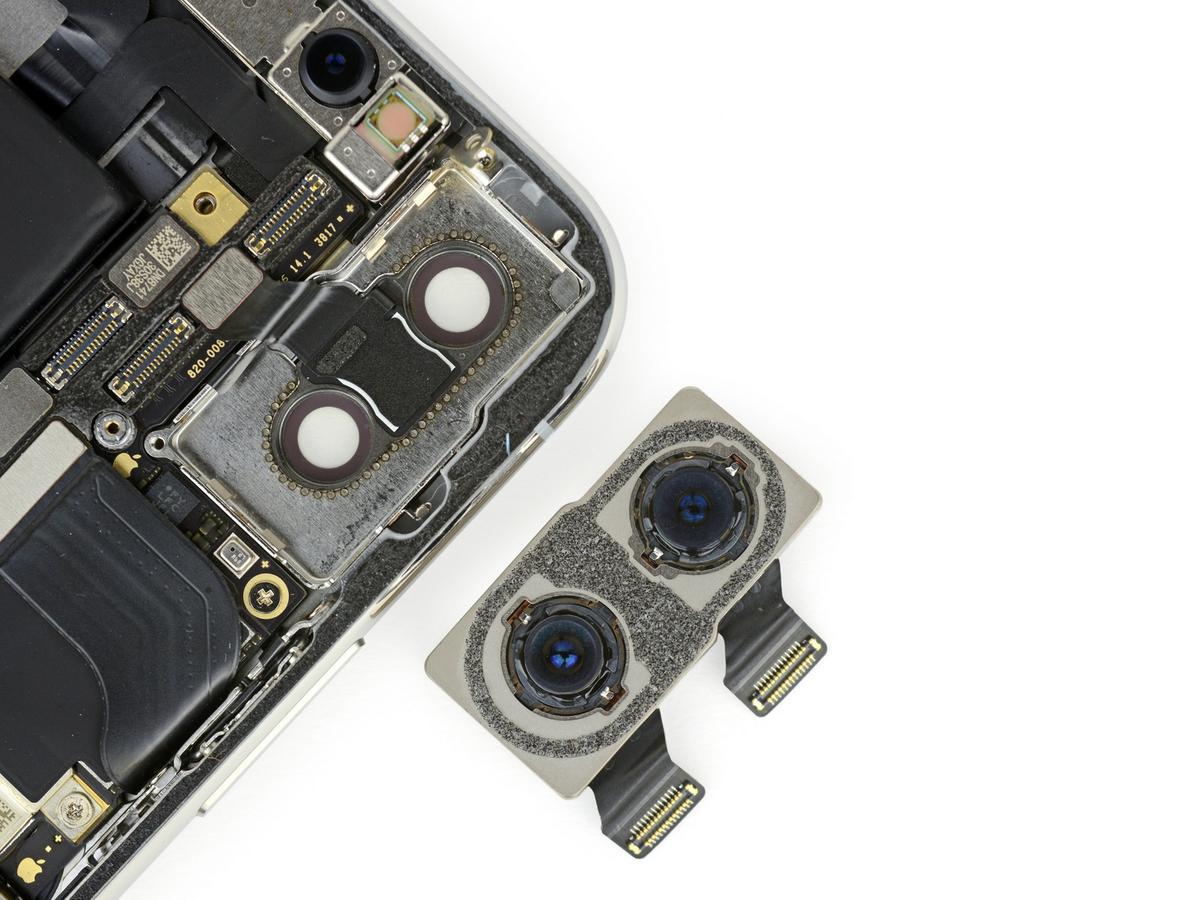

竖向排列的双摄用了一个条形金属固定，周围也有用一些泡沫粘合剂固定在后壳上，防止碰撞。

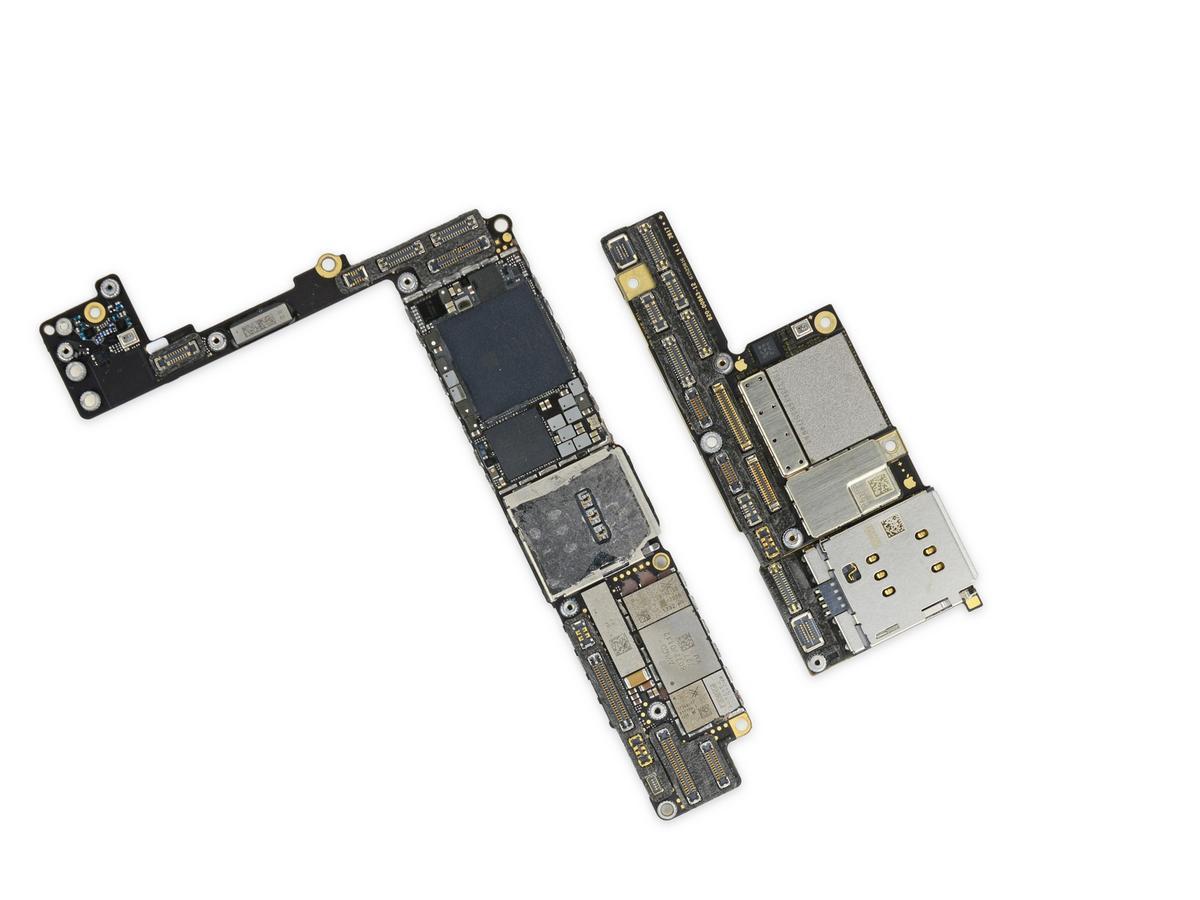

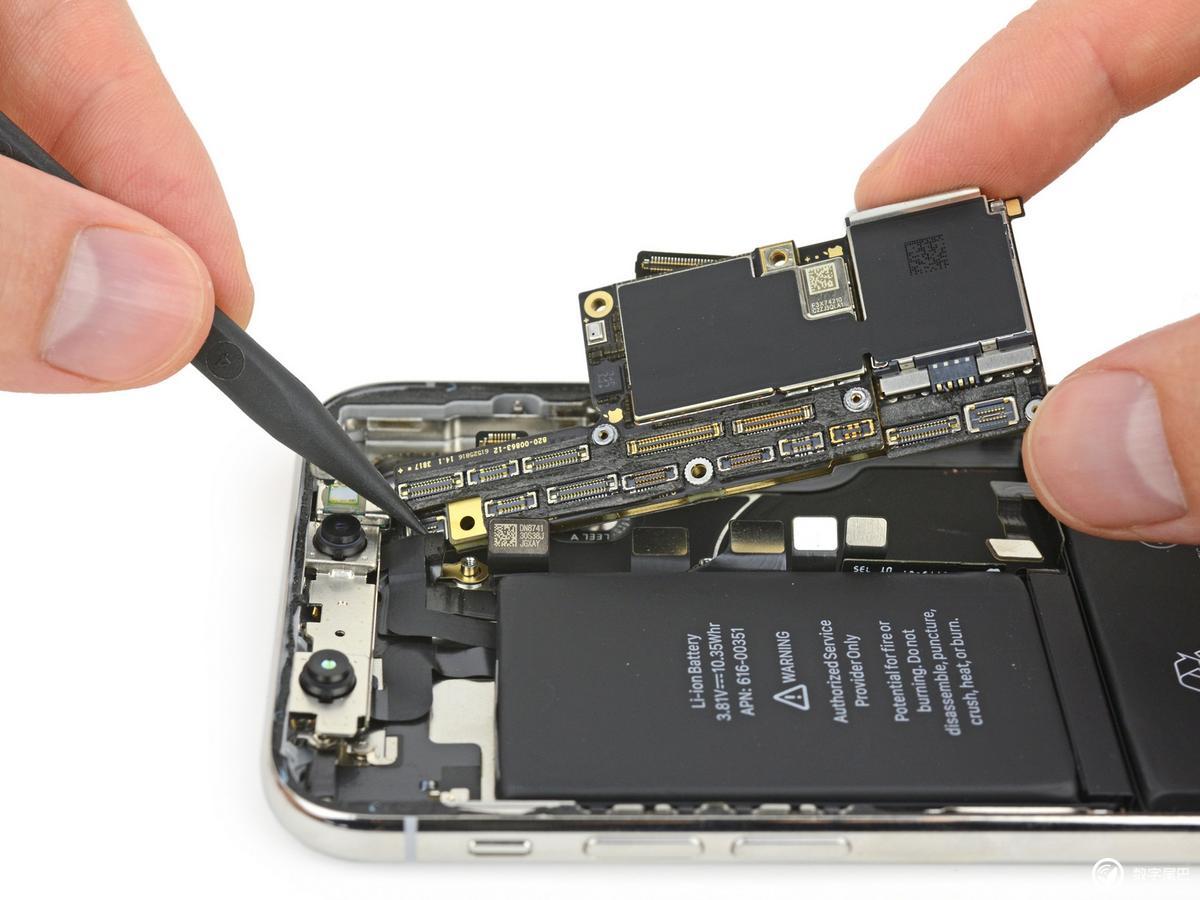

逻辑主板设计得非常紧凑，看得出来元器件的密度非常高，整个主板的面积是 iPhone 8 Plus 机型的 70%，这也为电池腾出了更多空间。

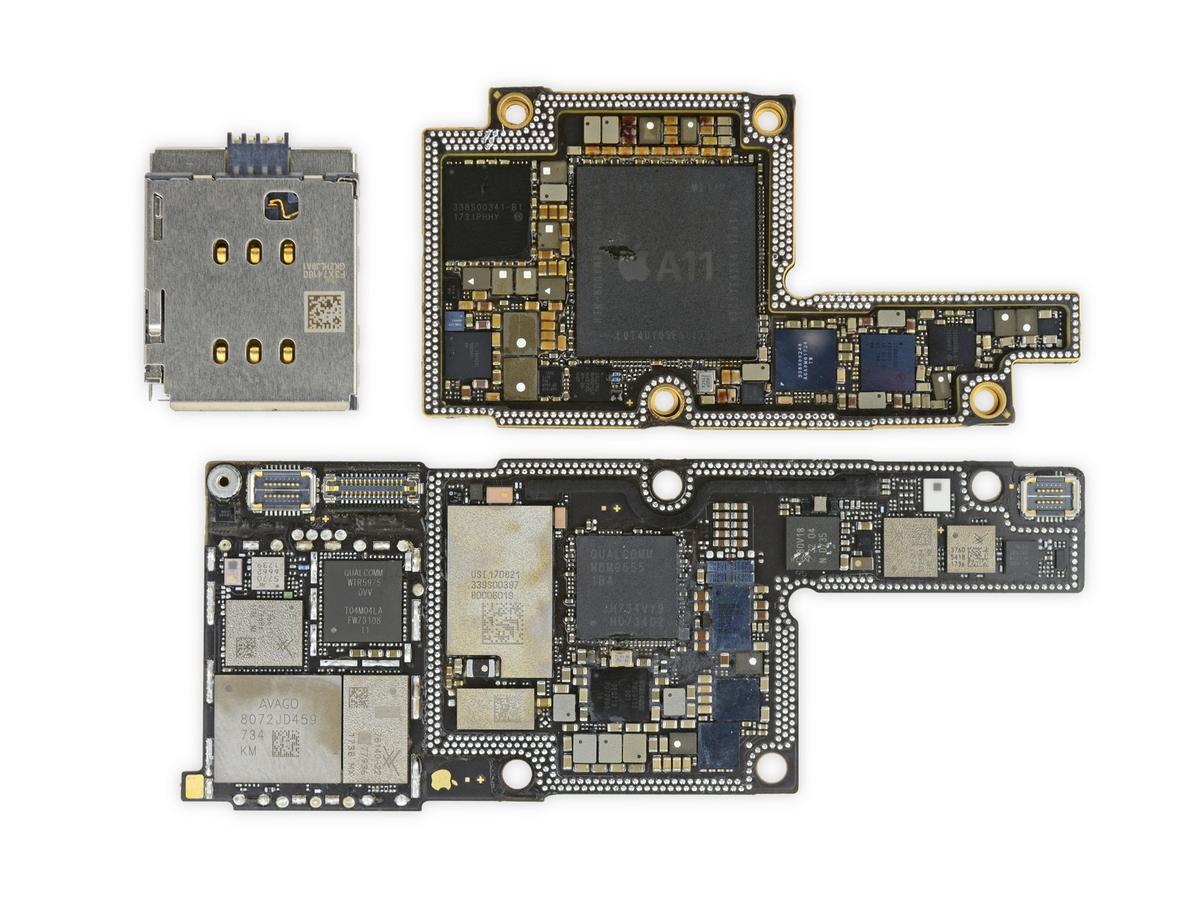

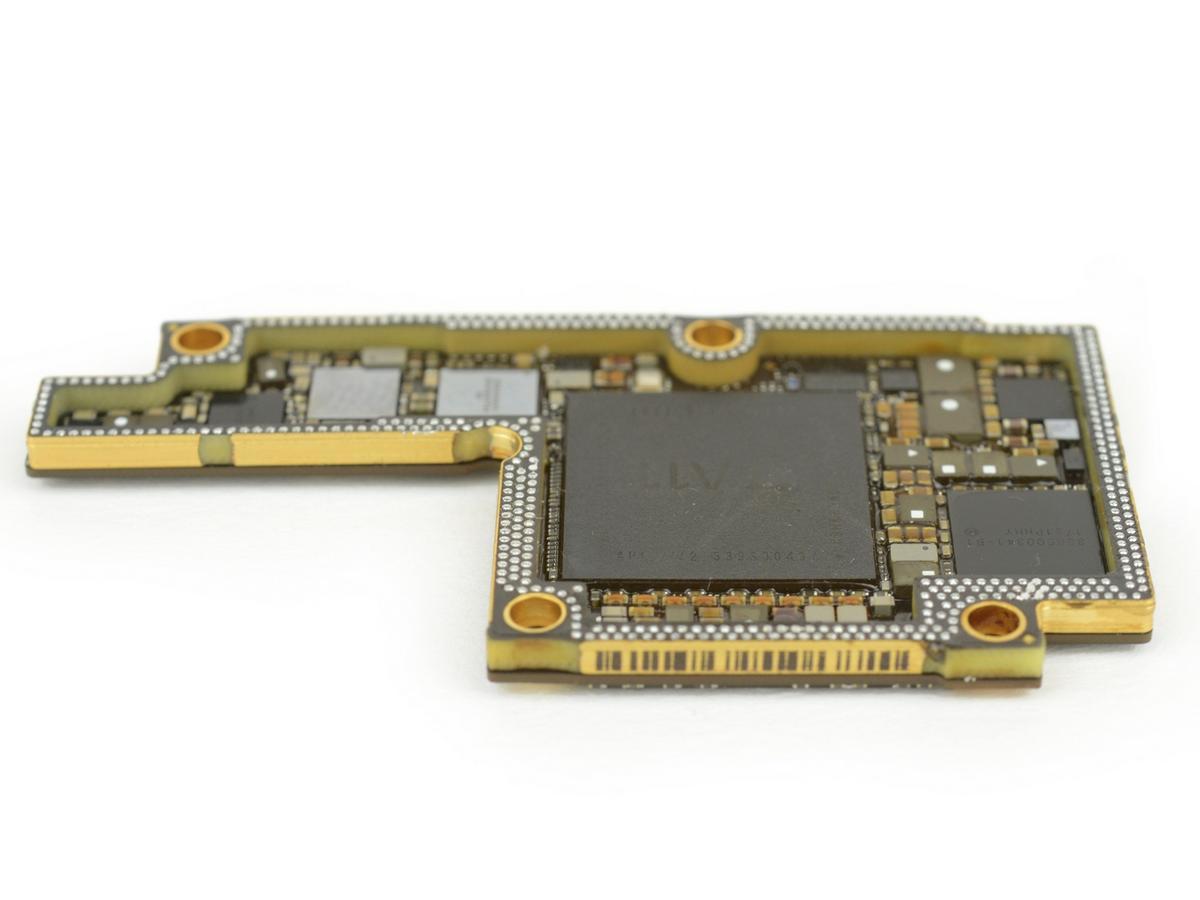

主板一共有三块，大小各异，折叠在一起。对比 iPhone 8 Plus 的主板来说，总面积增大了 35％，但双层堆叠的设计缩小了空间占用面积。

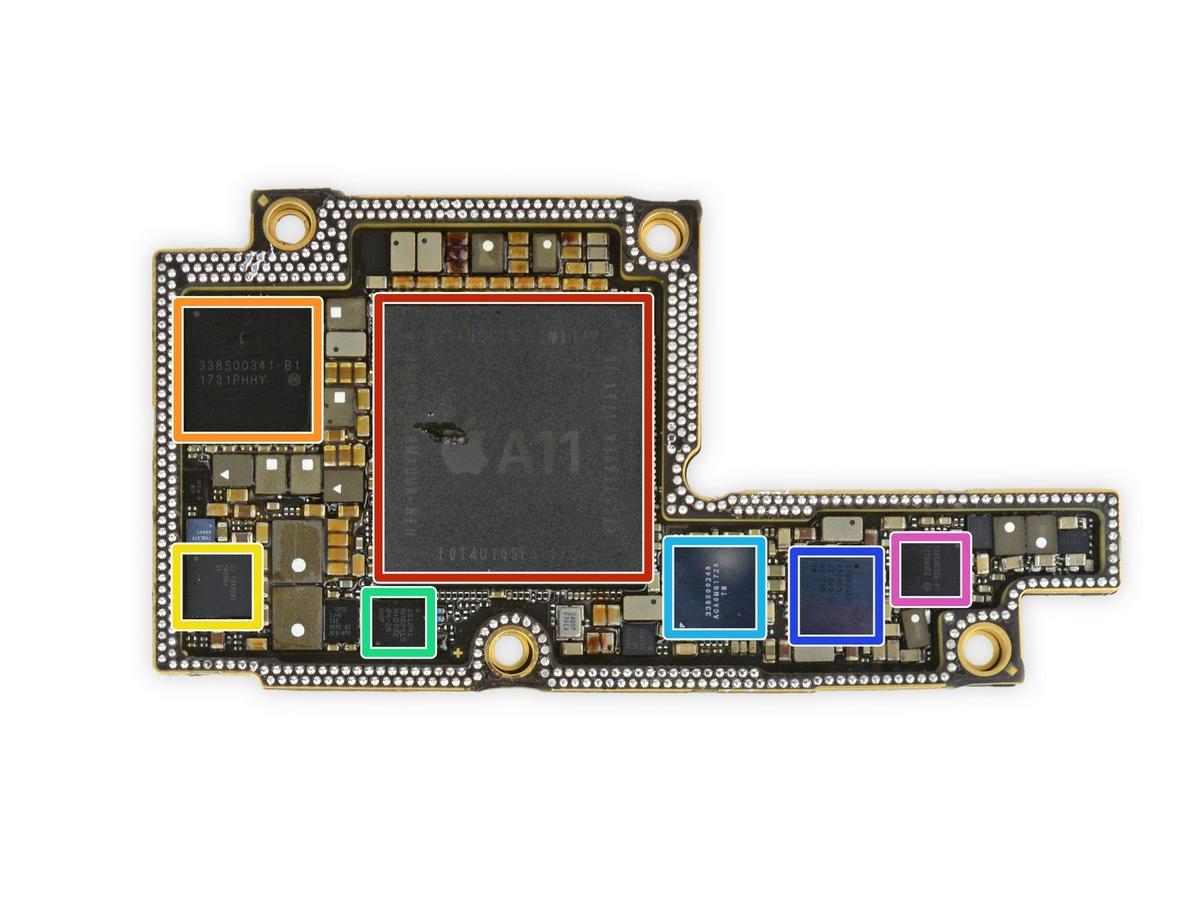

来了解一下这几块主板分别都有哪些元器件在上面：



红色：苹果 APL1W72 A11 仿生 SoC 覆盖 SK 海力士 H9HKNNNDBMAUUR 3GB LPDDR4 RAM
橙色：苹果 338S00341-B1 芯片
黄色：TI 78AVZ81
绿色：NXP 1612A1
浅蓝：苹果338S00248音频编解码器
蓝色：STB600B0
粉色：苹果338S00306电源管理IC

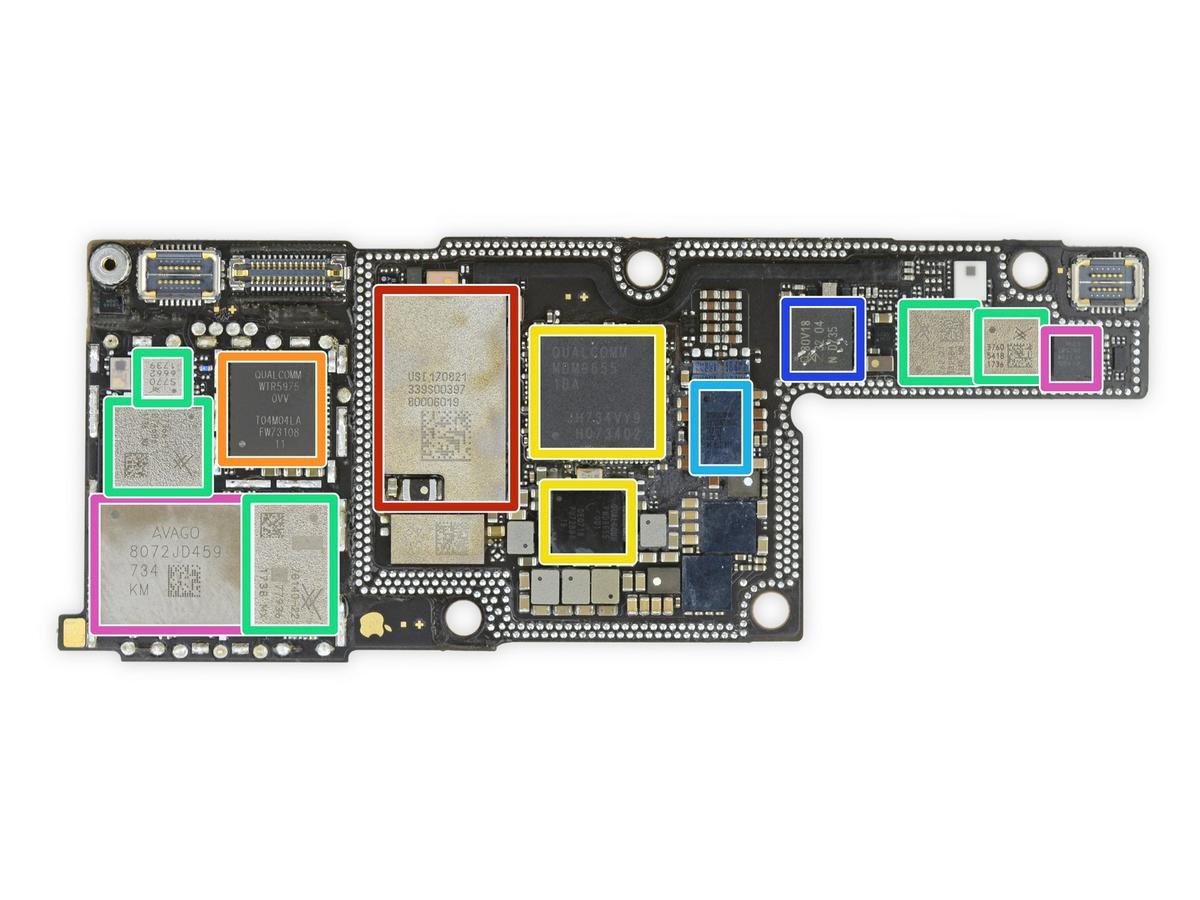

第二块：



红色：苹果 USI 170821 339S00397 Wi-Fi/蓝牙无线模块
橙色：高通 WTR5975千兆 LTE 收发器
黄色：高通 MDM9655 骁龙 X16 LTE 基带、PMD9655 电源管理IC
绿色：Skyworks 78140-22/SKY77366-17 功率放大器、S770 6662、3760 5418 1736
青色：博通 BCM15951 触摸控制器
蓝色：NXP 80V18 PN80V NFC 控制器
紫色：博通 AFEM-8072、MMMB 功率放大器

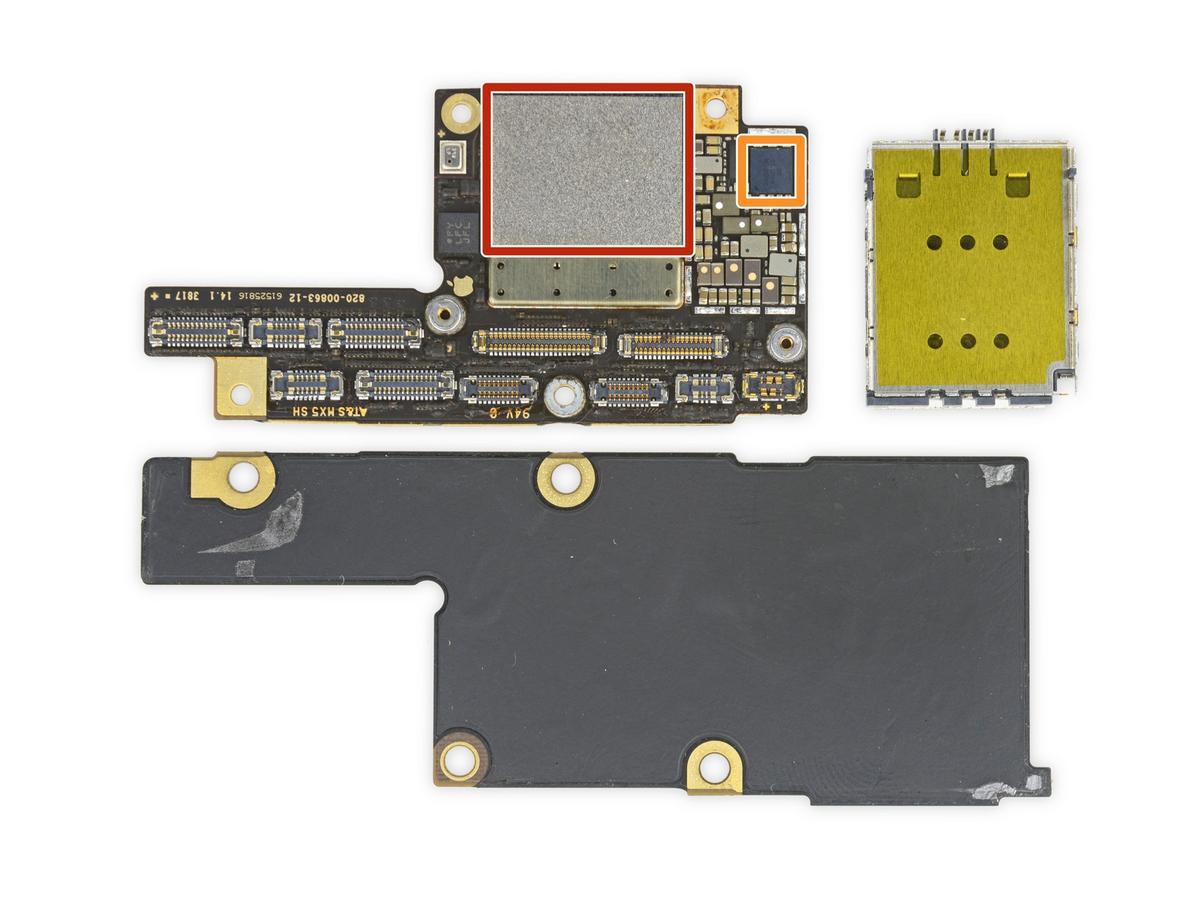

第三块：

红色：东芝 TSB3234X68354TWNA1 64GB 闪存
橙色：苹果/Cirrus Logic 338S00296 音频放大器

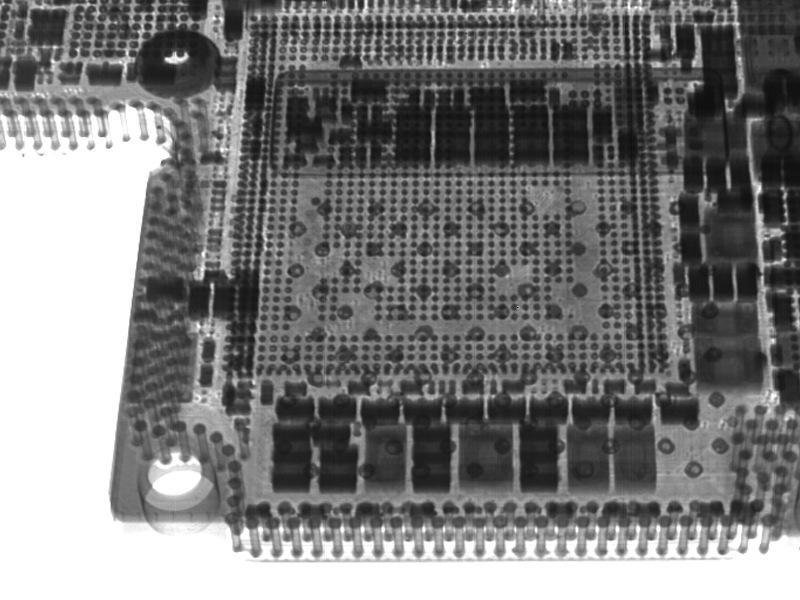

SoC 和周围电路板的 3D 结构，可以看到有很多穿孔。

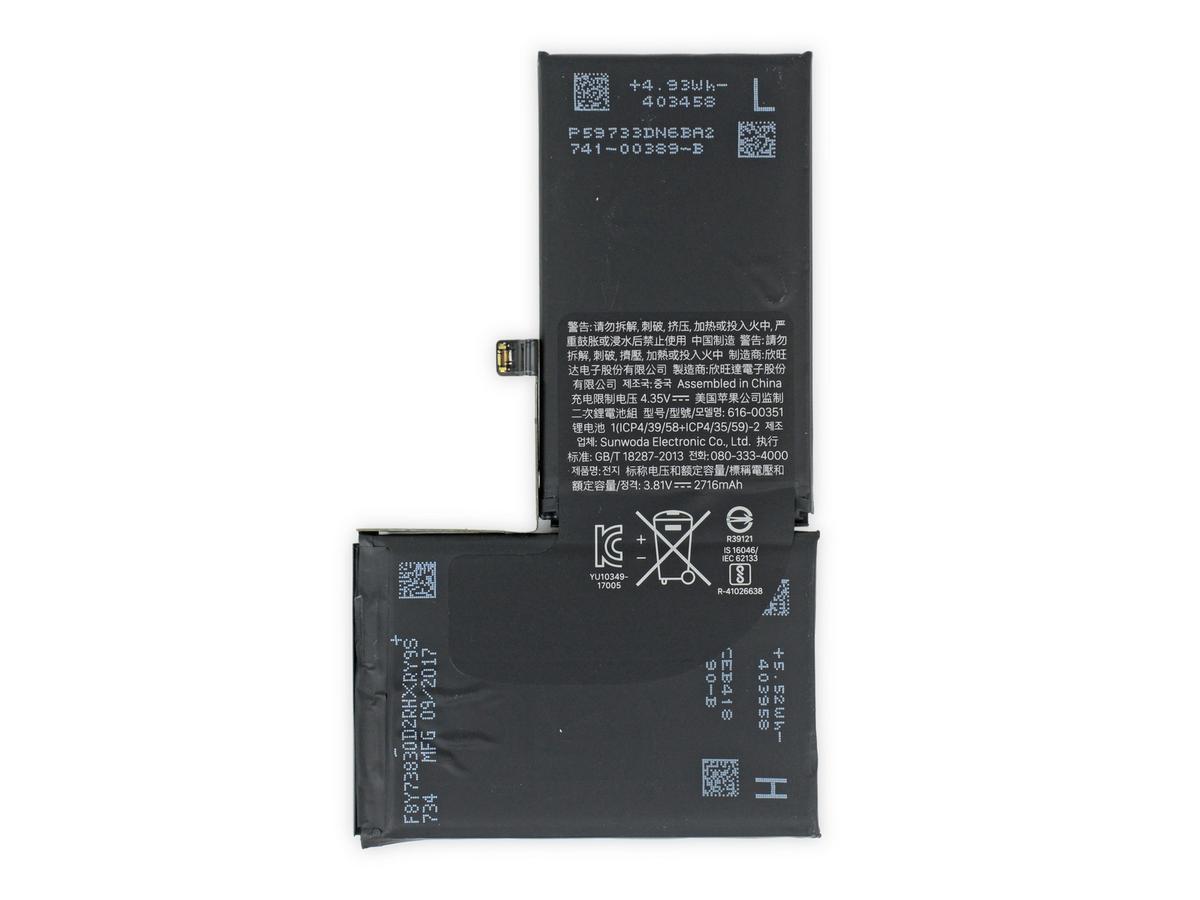

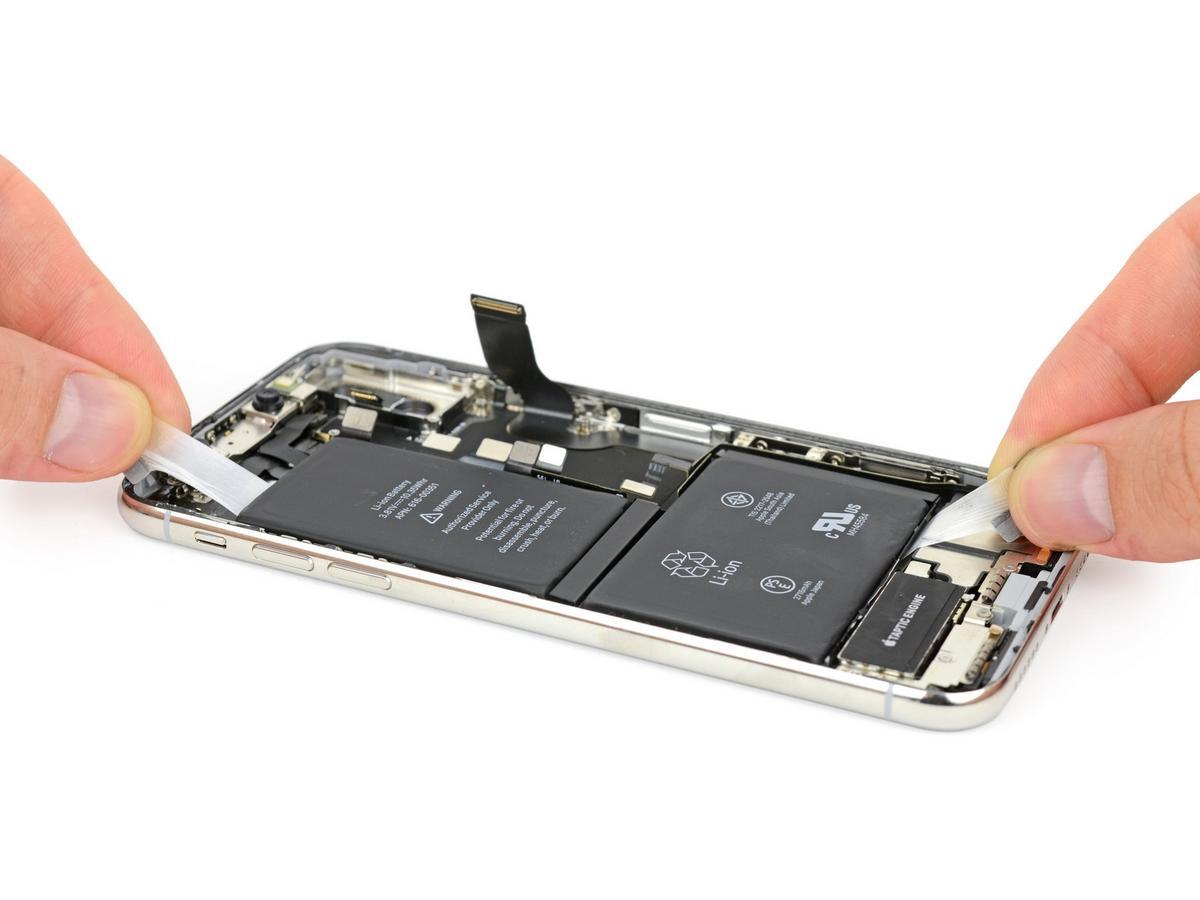

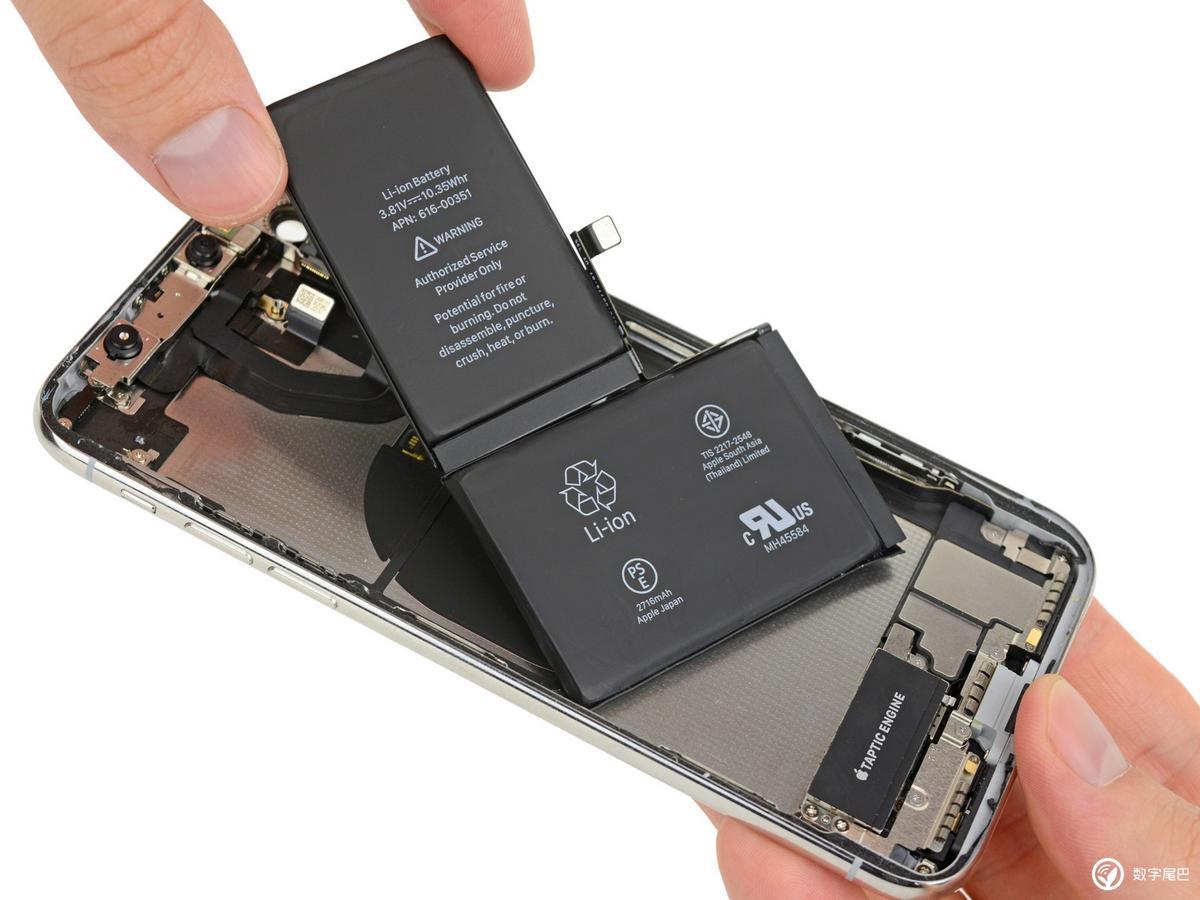

电池并不是我们前面说的“两块”，而是不规则的形状，是做在一起的，电池规格为 10.35W、2716mAh、3.81V。

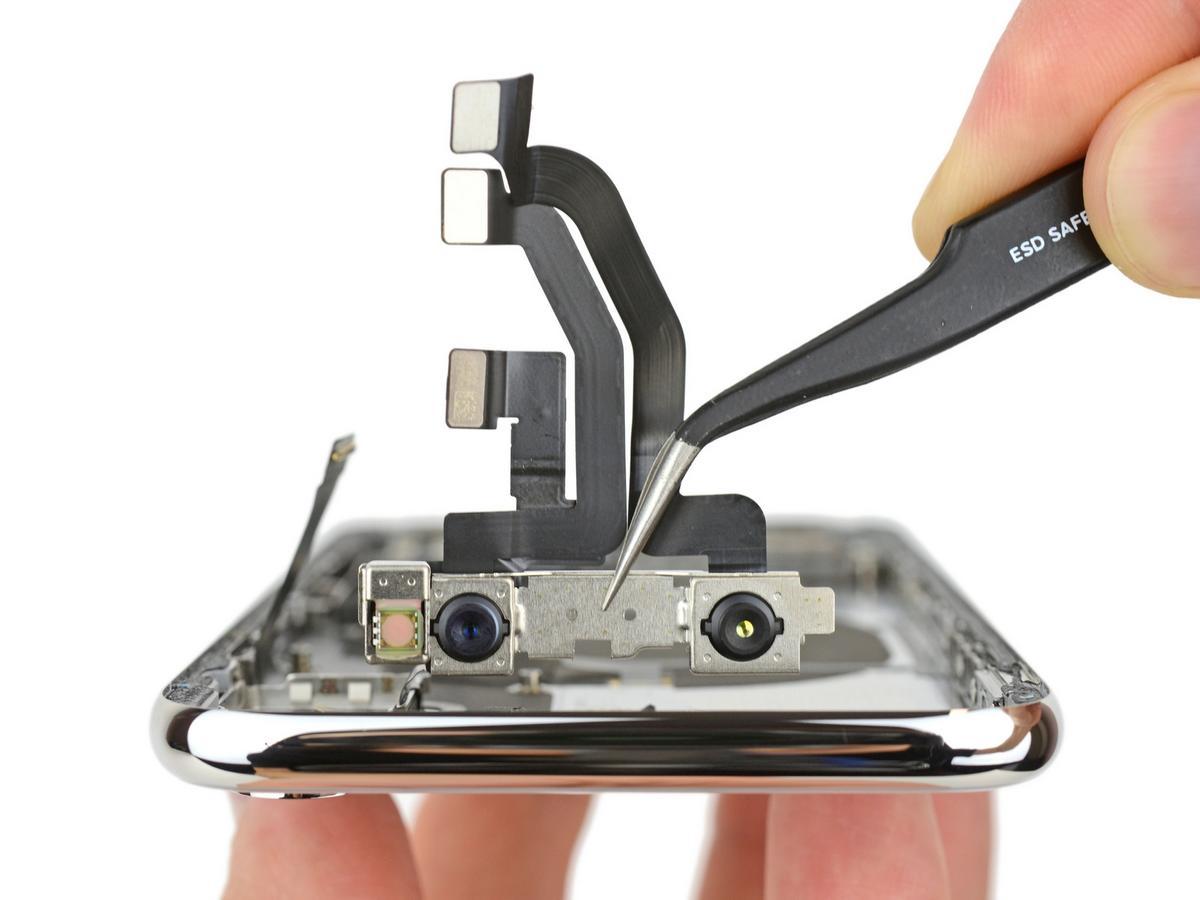

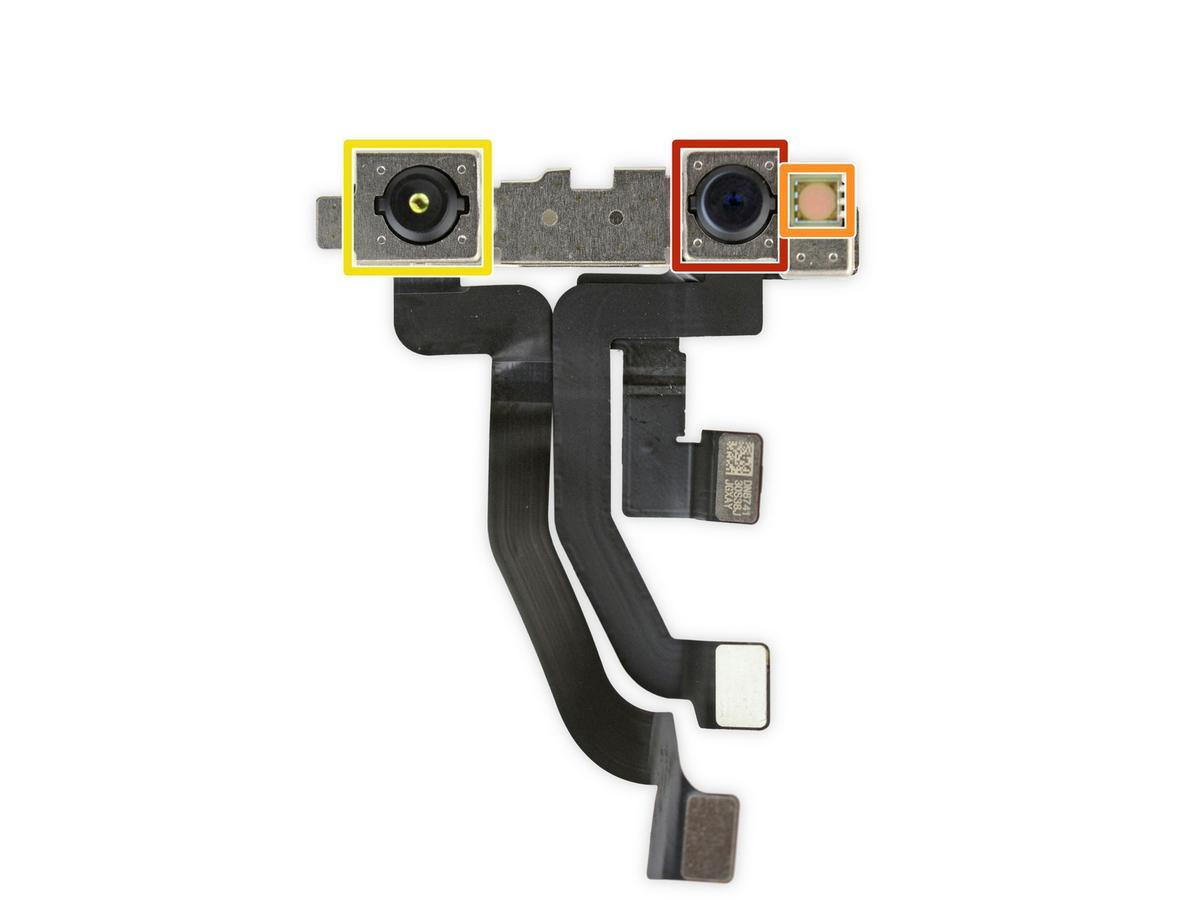

接着是这次 iPhone X 的重要卖点 TrueDepth 摄像头系统，红色为前置摄像头，橙色是红外点阵投影仪，黄色是红外摄像头。

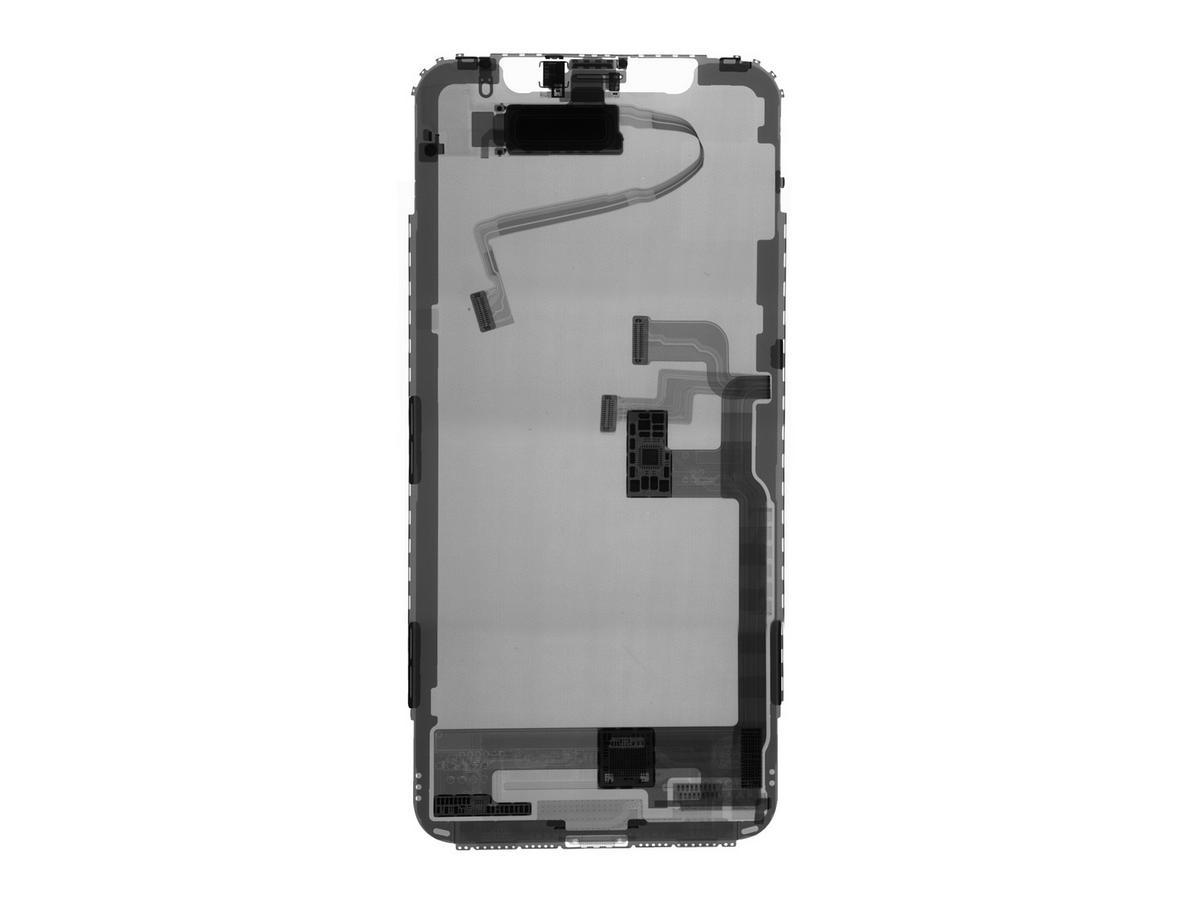

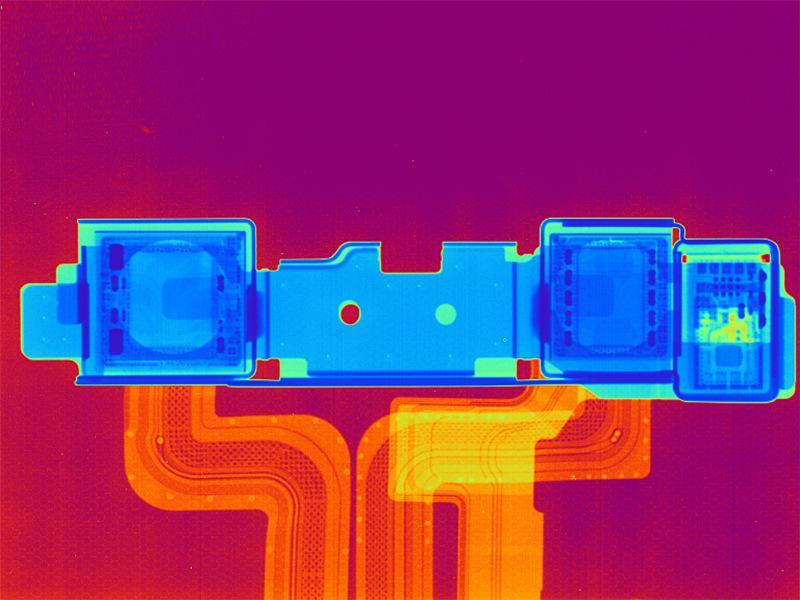

X 光。

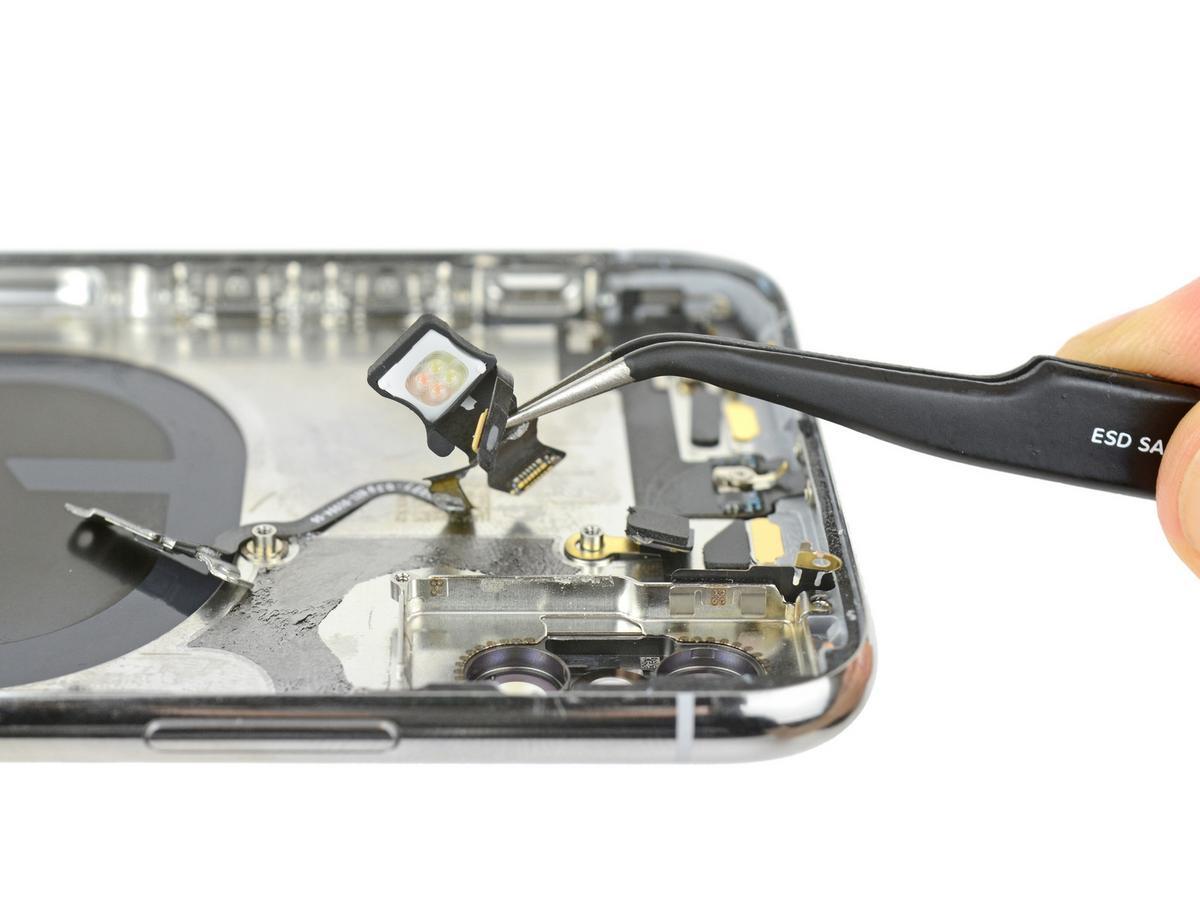

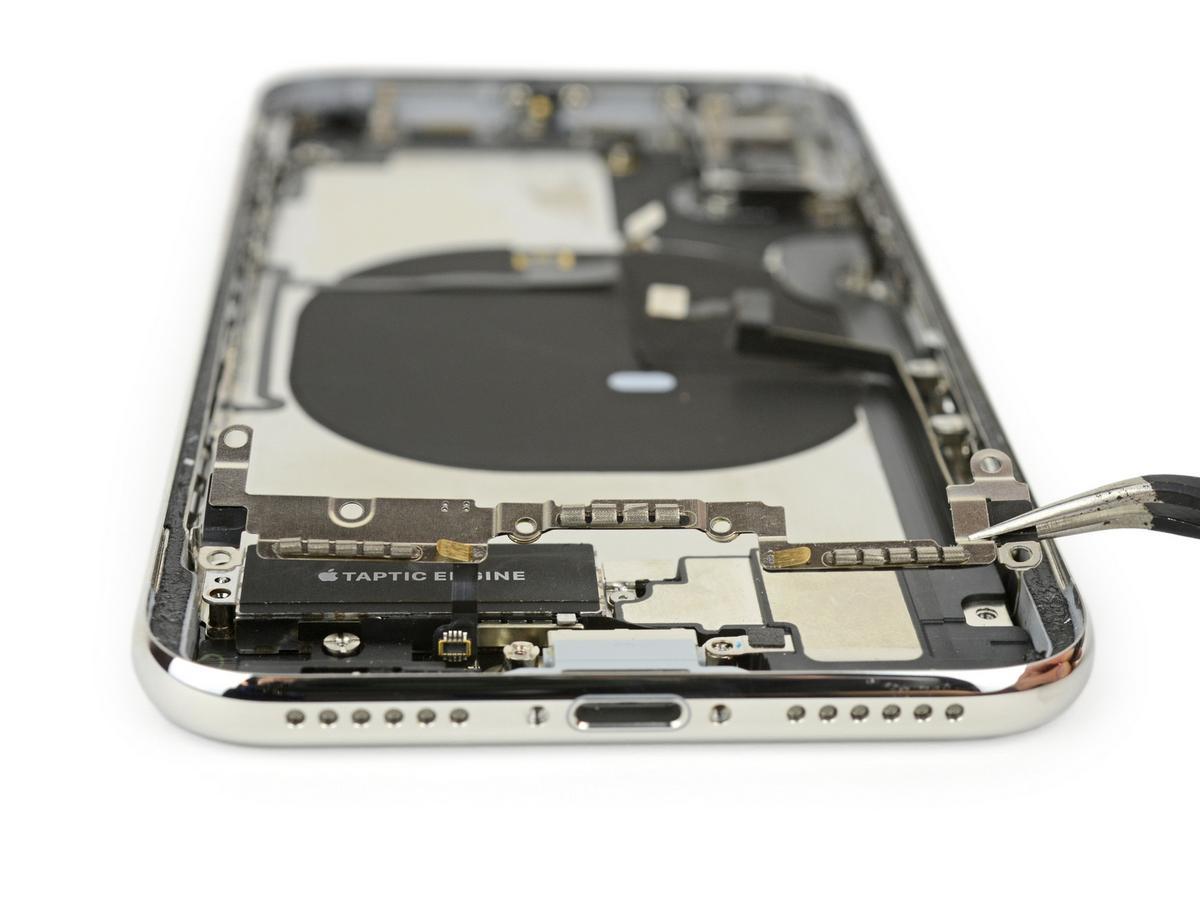

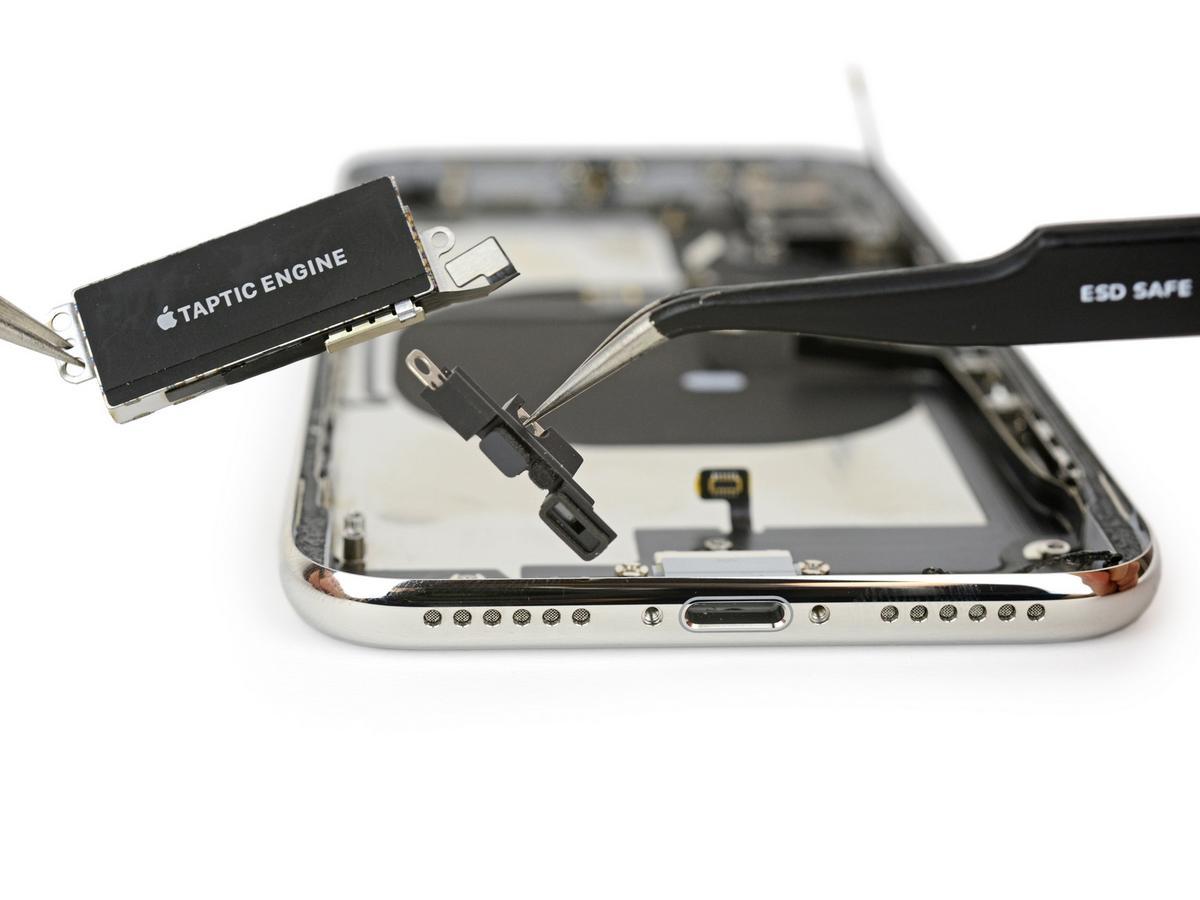

Tapic Engine 以及周围的防水胶粘剂。

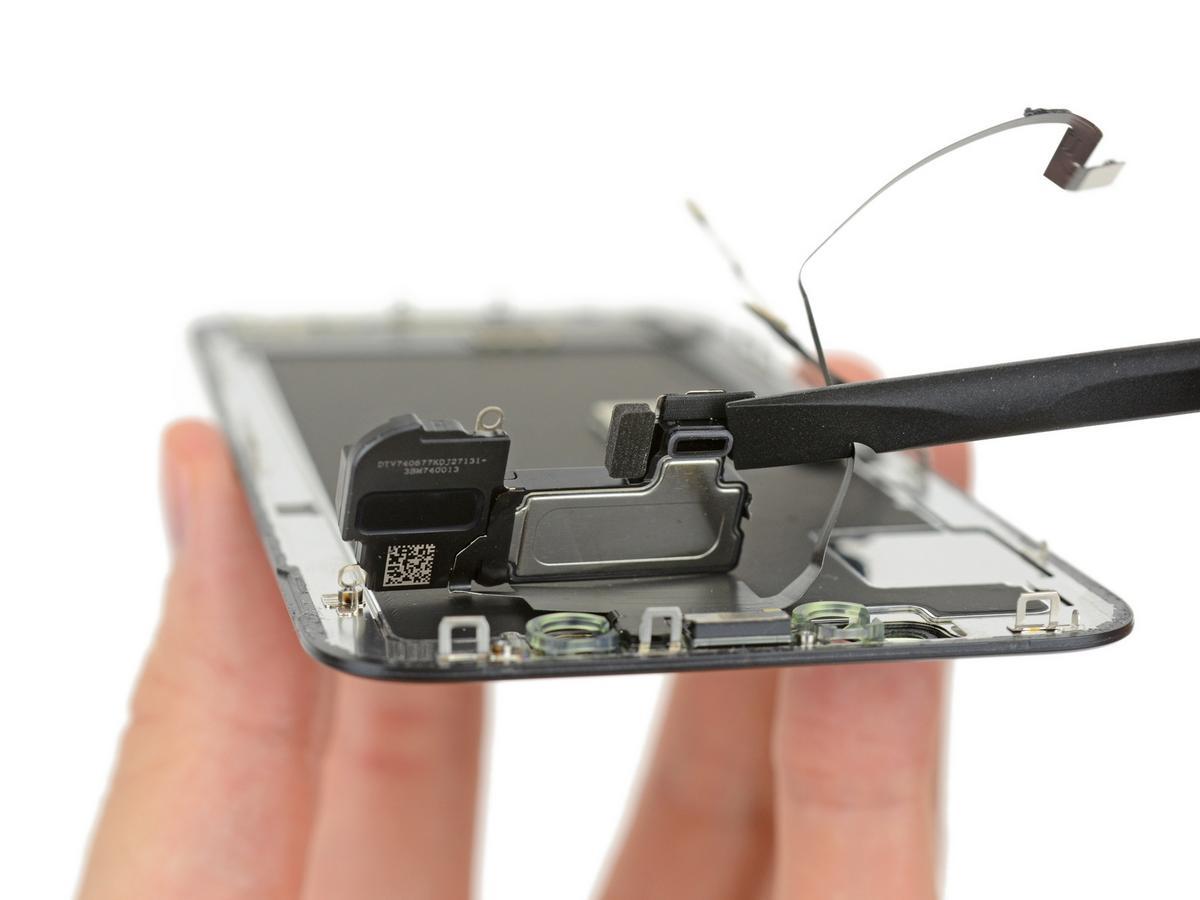

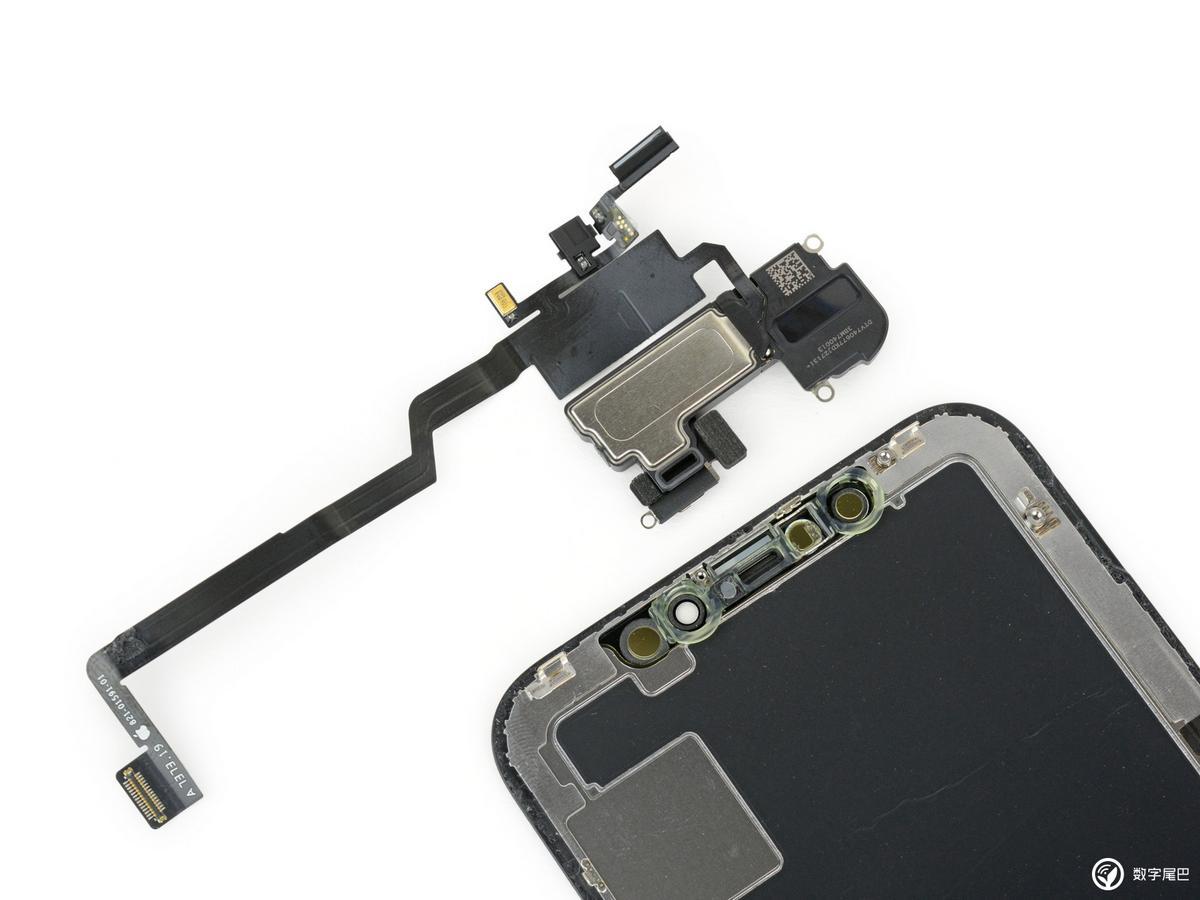

然后是屏幕部分，首先是听筒扬声器，组件还有到、扬声器、麦克风、环境光传感器、泛光照明器和近距离传感器。

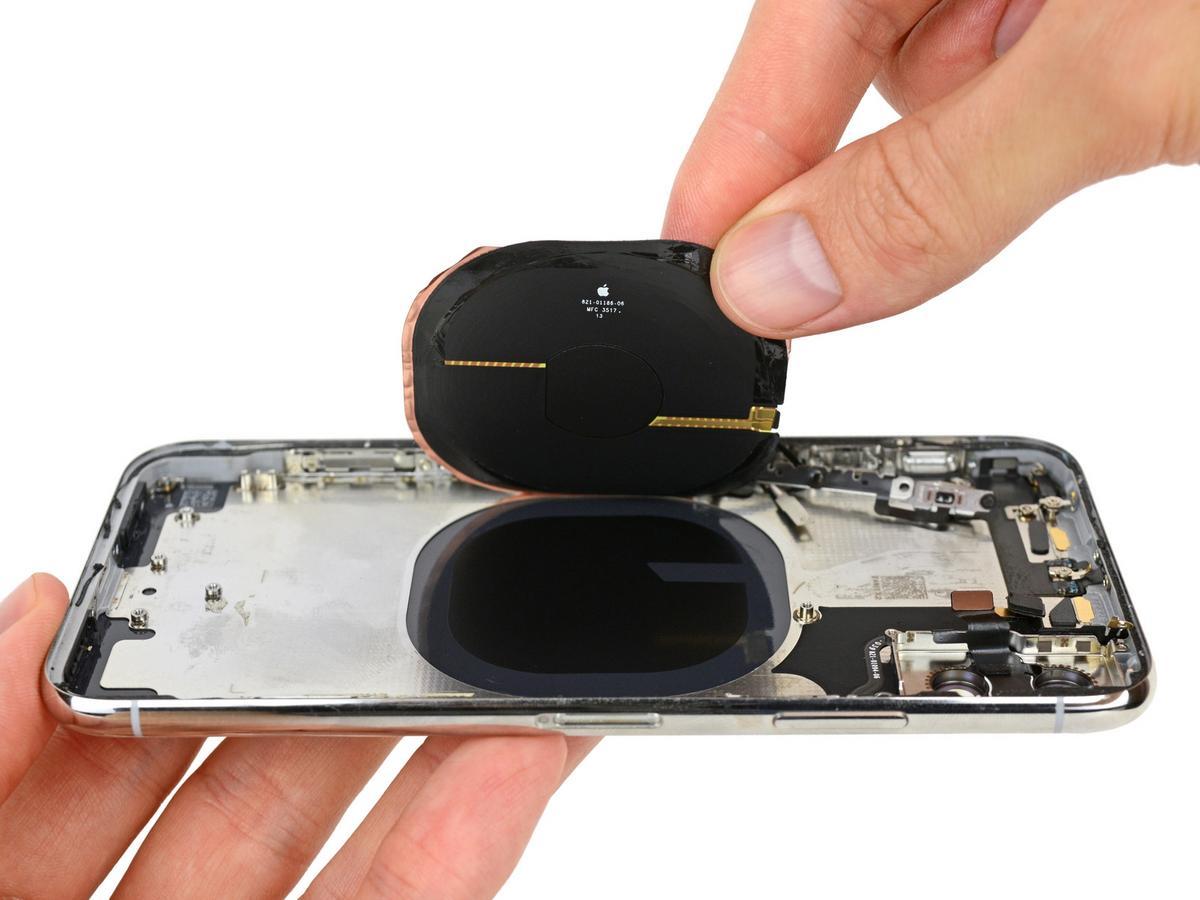

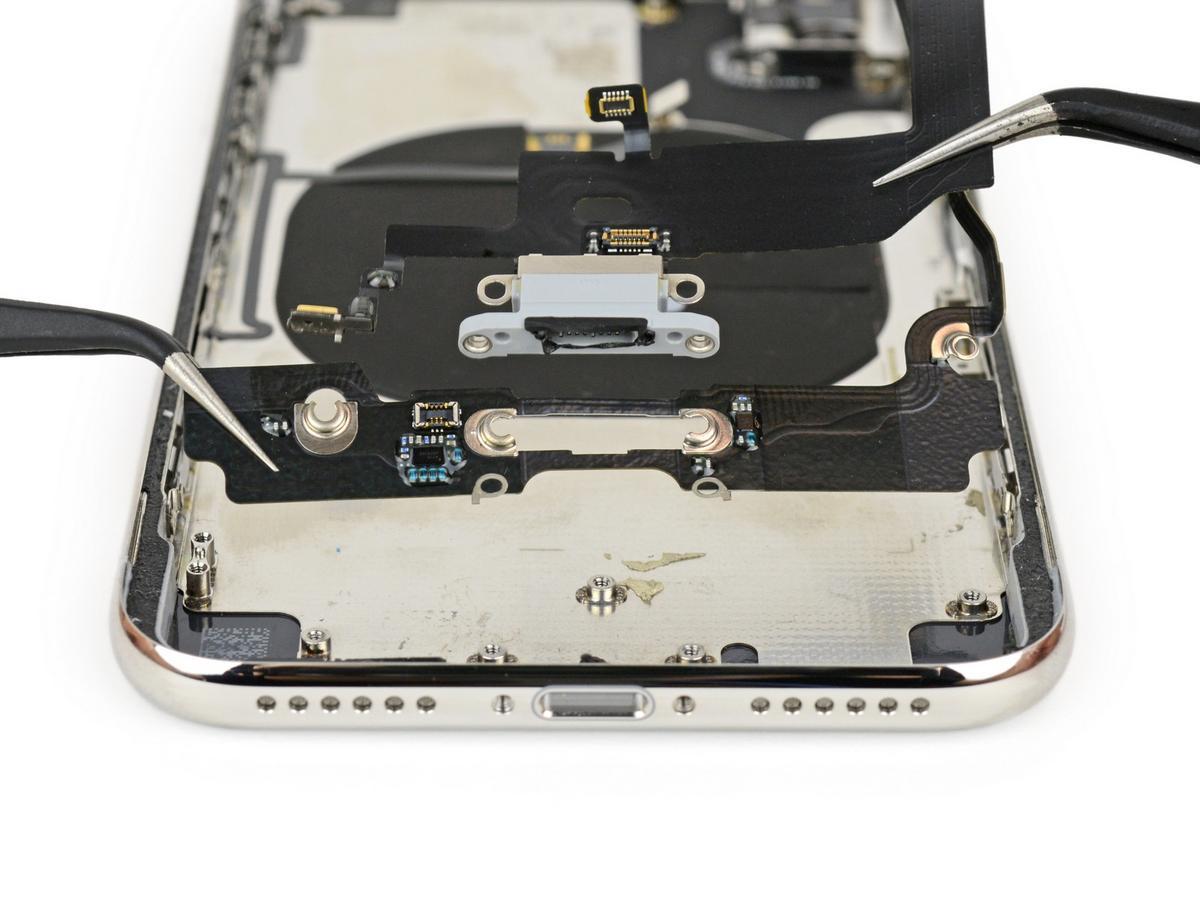

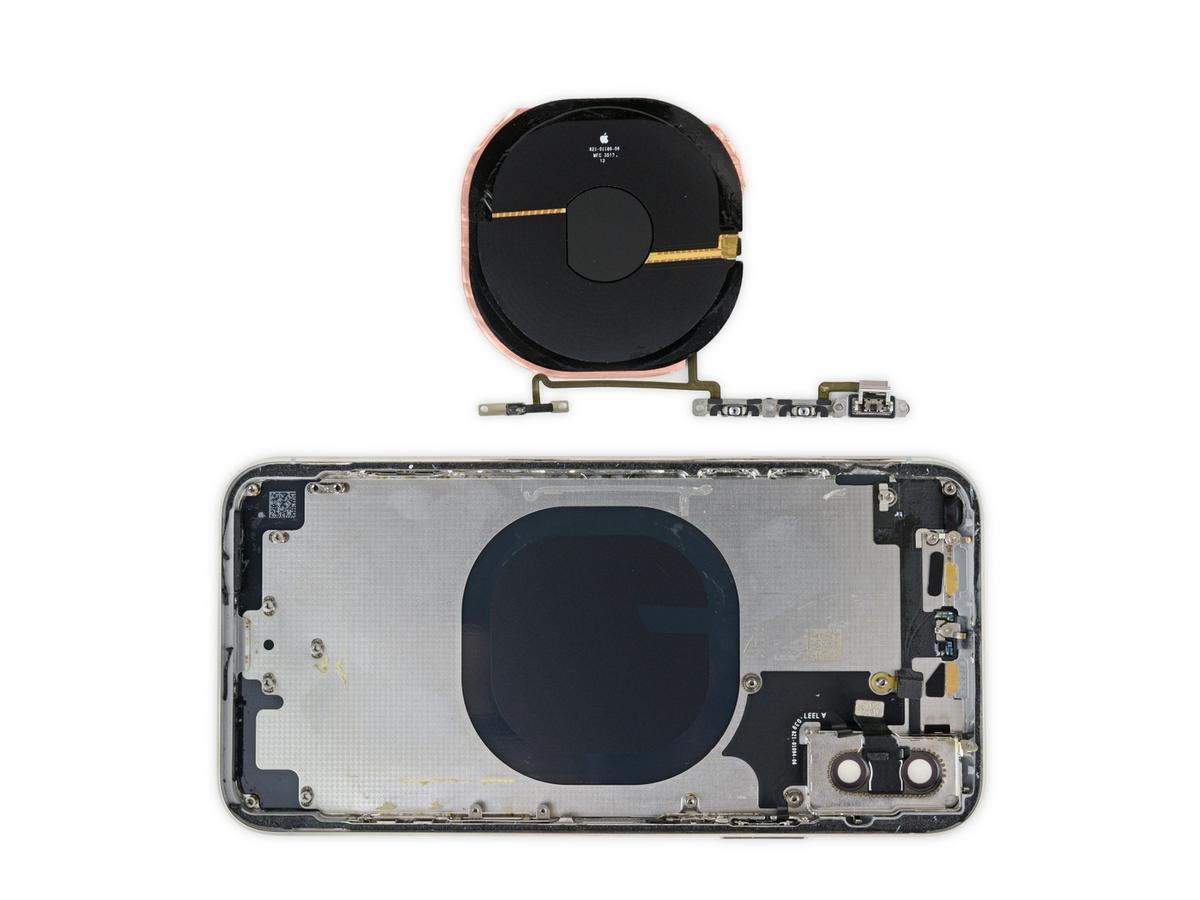

然后是无线充电圈，还有音量按键、静音开关和一个未知的传感器支架。

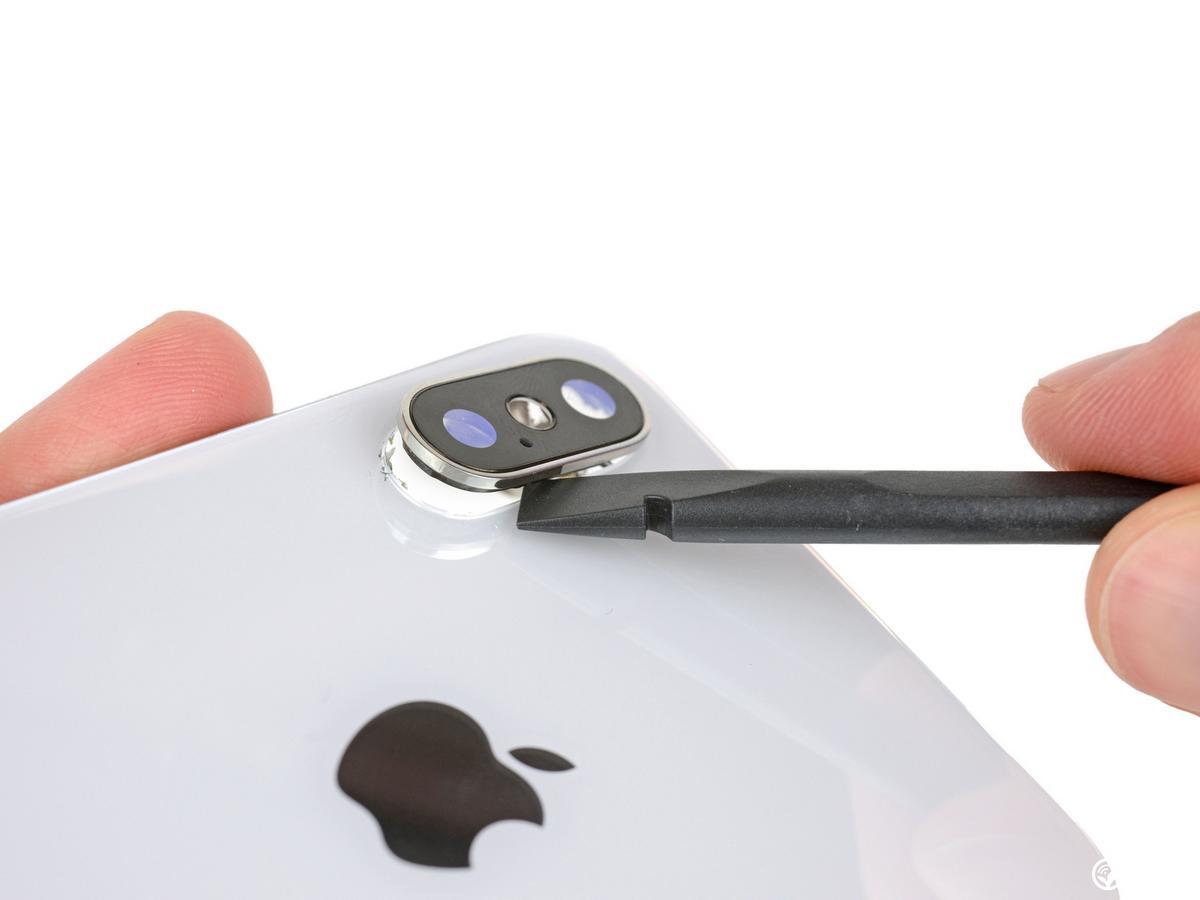

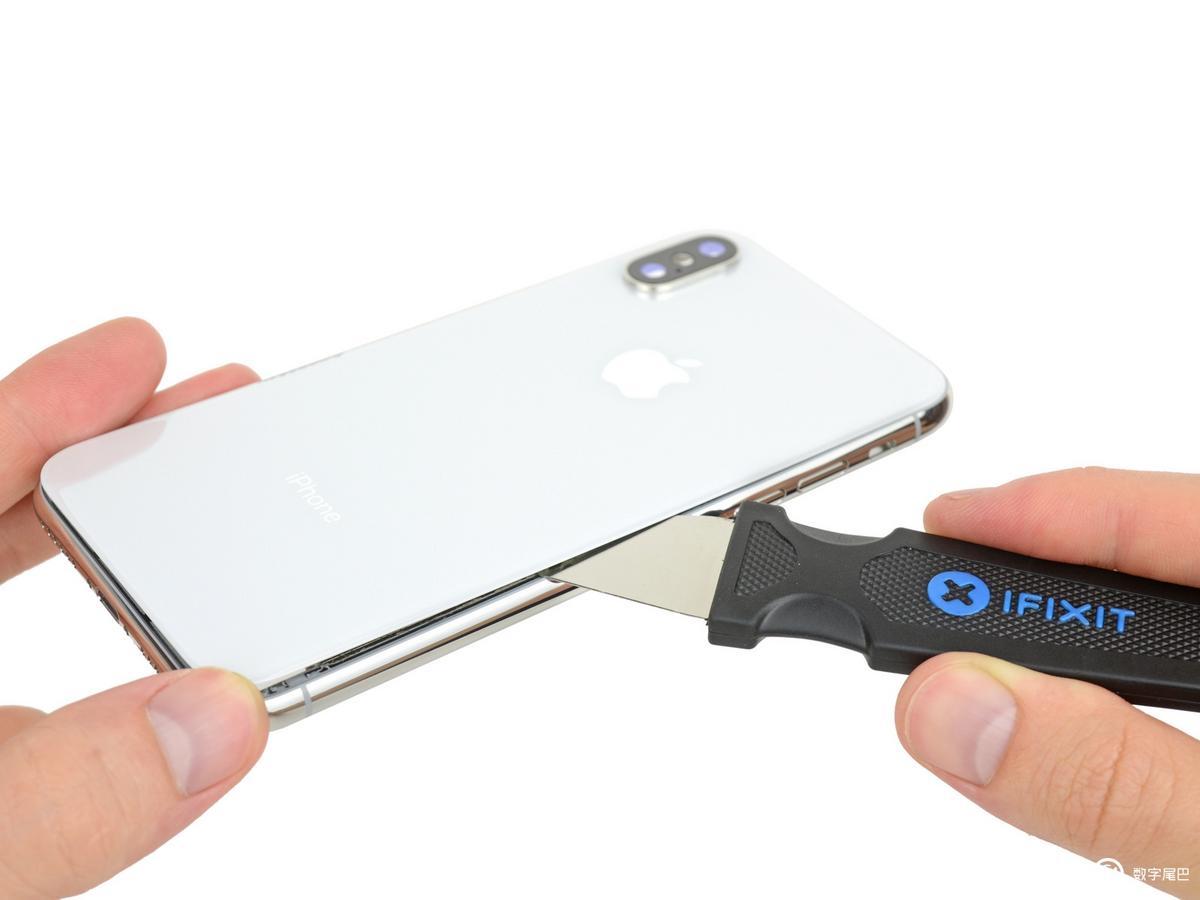

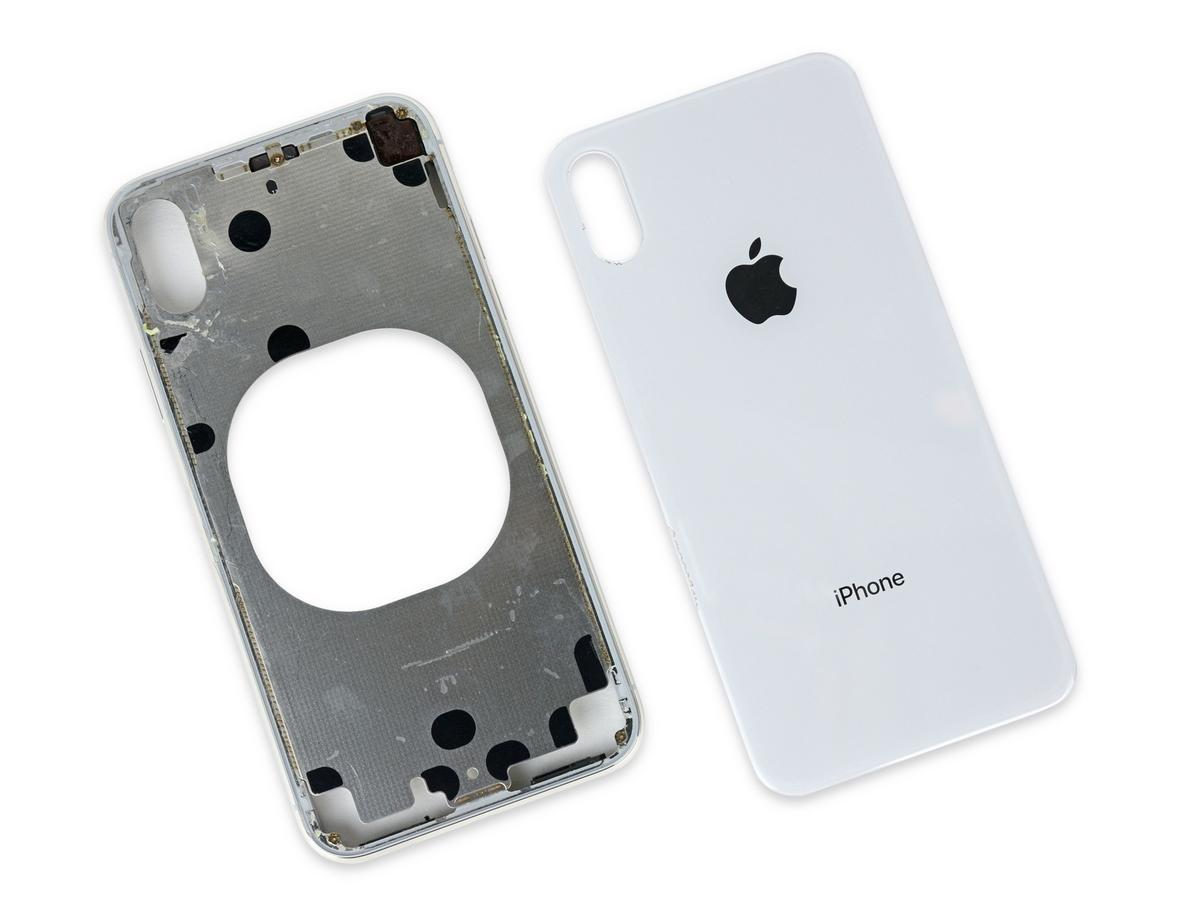

iPhone X 的玻璃背面板使用了大量的胶水来粘合，比较难拆，还有摄像头保护盖。







最后是所有部件的合照，iFixit 给出的 iPhone X 可修复性得分为 6 分（满分 10 分）。
